Name: SE03N6L01GZ ESD Array Low Capacity ESD Protection napięcie robocze 3.3V
Brand: SOCAY
SKU: SE03N6L01GZ
Rating: 4.5 (127 reviews)

SE03N6L01GZ ESD Array Low Capacity ESD Protection napięcie robocze 3.3V

10000szt

MOQ

negotiable

Cena £

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Nazwa komponentu: Tablice ESD

Pakiet komponentów: DFN1006-2L

Vrwm (maks.): 3,3 V

Vbr (min.): 5,0 V

Vbr (maks.): 6,5 V

TO: 1mA

Ir (maks.): 1,0μA

Vc (typ.) (Ipp=1A): 9,0 V

Vc (typ.) (Ipp=5A): 19.0V

Cj (typ.): 0.4pF

Podkreślić:

Zestaw ESD 3.3V

Array ESD o niskiej pojemności

Ochrona ESD o niskiej pojemności

Podstawowe informacje

Miejsce pochodzenia: Shenzhen Guangdong Chiny

Nazwa handlowa: SOCAY

Orzecznictwo: REACH RoHS ISO

Numer modelu: SE03N6L01GZ

Dokument: Broszura produktu w wersji PDF

Zapłata

Czas dostawy: 5-8 dni roboczych

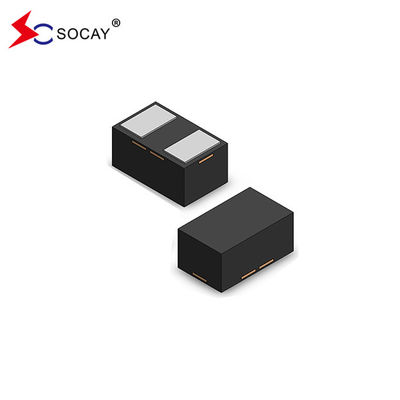

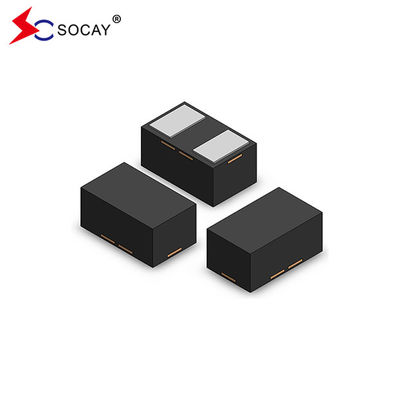

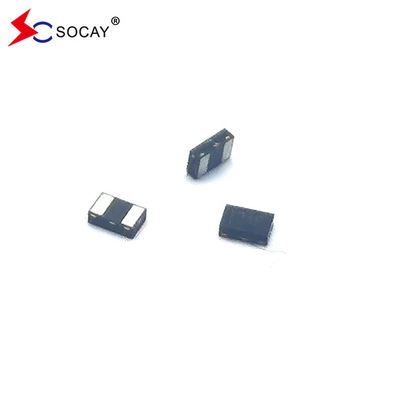

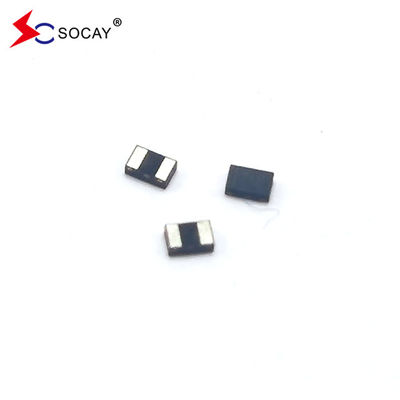

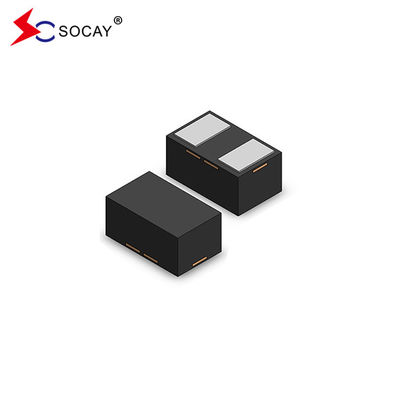

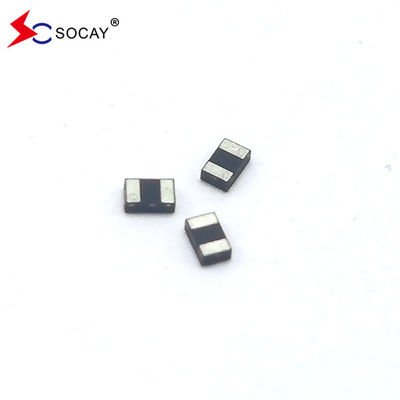

Galeria

SE03N6L01GZ ESD Array Low Capacity ESD Protection napięcie robocze 3.3V

opis produktu

Niskiej pojemności układy ESD do ochrony przed ESD SE03N6L01GZ napięcie robocze 3.3V

Arrayy ESD DATASHEET:Wymagania w zakresie bezpieczeństwa.1.pdf

Wymagania dotyczące funkcji zestawów ESD:

napięcie robocze: 3,3 V
Niskie przecieki: nA poziom
Niska pojemność
Bardzo niskie napięcie zaciskowe
Zgodność z RoHS

Aplikacje zestawów ESD:

Komórki komórkowe i akcesoria
cyfrowy interfejs wizualny (DVI)
Obwody RF
Wyświetlanie portu
Porty USB
Porty MDDI
PCI Express

Zestawy ESD Charakterystyka mechaniczna:

DFN1006 (1,0x0,6x0,5 mm) Opakowanie
Waga 0,5 miligrama (ok.
Ilość na rolkę: 10000 sztuk
Wielkość bębna: 7 cali
Ołów: wolny od ołowiu

Diagram funkcjonalny zestawów ESD:

SE03N6L01GZ ESD Array Low Capacity ESD Protection napięcie robocze 3.3V 0

Zestawy ESD Maksymalne ratingi bezwzględne (T)_A=25°C, chyba że określono inaczej):


Symbol	Parametry	Wartość	Jednostki
T_L	Temperatura lutowania ołowiem	260 (10 sekund)	oC
T_OP	Zakres temperatury pracy	-55 do +125	°C
T_STG	Zakres temperatury przechowywania	-55 do +150	°C
V_ESD	ESD według normy IEC61000-4-2 (powietrze)	± 25	kV
	ESD według normy IEC61000-4-2 (kontakt)	± 25

Charakterystyka elektryczna (T_A=25°C, chyba że określono inaczej):

Parametry	Symbol	Warunki	Min.	Typowy.	Max, proszę.	Jednostki
Wsteczne napięcie robocze	VRWM	- Tak.	- Tak.	- Tak.	3.3	V
Napięcie awaryjne	VBR	IT = 1mA	5.0	- Tak.	6.5	V
Prąd przecieku	IR	VRWM = 3,3 V	- Tak.	- Tak.	1.0	μA
Napięcie zaciskowe	VC	IPP = 1A, tP = 8/20μs	- Tak.	9.0	- Tak.	V
Napięcie zaciskowe	VC	IPP = 5A, tP = 8/20μs	- Tak.	19.0	- Tak.	V
Pojemność skrzyżowania	CJ	VR = 0V, f = 1MHz	- Tak.	0.4	- Tak.	pF

Arrayy charakterystyczne:

Rys. 1.8/20 us Pulsowa forma fali

Rys. 2.ESDPwrzodWAveform(zgodnie z IEC 61000-4-2)

DFN1006-2L Opis pakietu i wymiary:

Symbol	Milimetrów		Centimetry
	Min.	Max, proszę.	Min.	Max, proszę.
A	0.450	0.550	0.018	0.022
A1	0.010	0.070	0.000	0.003
D	0.950	1.050	0.037	0.041
E	0.550	0.650	0.022	0.026
D1	0.450 REF		0.018 REF
E1	0.400 REF		0.016 REF
b	0.275	0.325	0.011	0.013
e	0.675	0.725	0.027	0.029
L	0.275	0.325	0.011	0.013
L1	0.010 REF		0.000 REF

SE03N6L01GZ ESD Array Low Capacity ESD Protection napięcie robocze 3.3V 3
