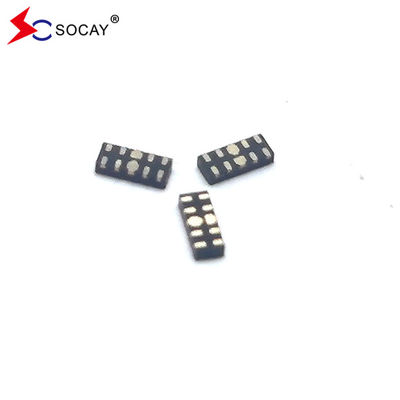

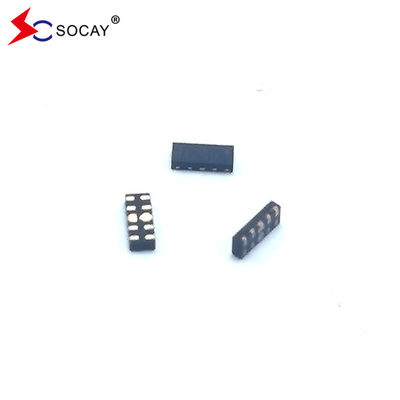

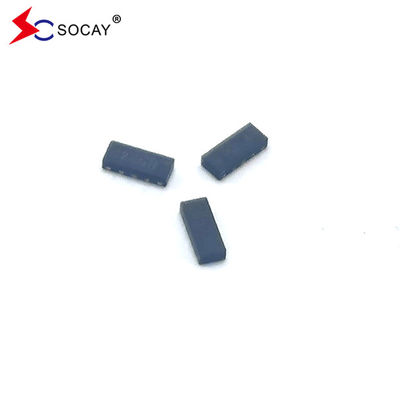

Name: DFN2510-10L ESD Array SE05NRD34GU Napięcie robocze 5.0V Do ochrony przed ESD
Brand: SOCAY
SKU: SE05NRD34GU
Rating: 4.9 (128 reviews)

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Nazwa komponentu: Tablice ESD

Pakiet komponentów: DFN2510-10L

Vrwm (maks.): 5,0 V

Vbr (min.): 6,0 V

Ir (maks.): 1,0μA

TO: 1mA

Vc (typ.) (Ipp=1A): 10V

Vc (typ.) (Ipp=4A): 13V

Cj (typ) pomiędzy I/O a GND: 0,6pF

Cj (typ) pomiędzy I/O a I/O: 0.4pF

Podkreślić:

DFN2510-10L Array ESD

Arry ESD 5

Podstawowe informacje

Miejsce pochodzenia: Shenzhen Guangdong Chiny

Nazwa handlowa: SOCAY

Orzecznictwo: REACH RoHS ISO

Numer modelu: SE05NRD34GU

Dokument: Broszura produktu w wersji PDF

Zapłata

Czas dostawy: 5-8 dni roboczych

Galeria

DFN2510-10L ESD Array SE05NRD34GU Napięcie robocze 5.0V Do ochrony przed ESD

opis produktu

DFN2510-10L Zestawy ESD SE05NRD34GU Napięcie robocze 5.0V W celu ochrony przed ESD

Arrayy ESD DATASHEET:Wymagania w zakresie bezpieczeństwa.1.pdf

Wymagania dotyczące funkcji zestawów ESD:

napięcie robocze: 5,0 V
Niska pojemność: 0,60 pF (typowa)
Niski prąd przecieku: 1,0μA @ V_RWM
Niskie napięcie zaciskowe
Czas reakcji < 1 ns

Aplikacje zestawów ESD:

USB 3.0USB 2.0
HDMI 1.3/1.4Wyświetl port 1.3, eSATA
Unified Display Interface (UDI) - jednolity interfejs wyświetlania
cyfrowy interfejs wizualny (DVI)
Interfejsy seryjne dużych prędkości

Zestawy ESD Charakterystyka mechaniczna:

Zestaw DFN2510-10L
Wartość zapalności związków formowanych: UL 94V-0
Ilość na rolkę: 3000 sztuk
Wielkość bębna: 7 cali

Diagram funkcjonalny zestawów ESD:
DFN2510-10L ESD Array SE05NRD34GU Napięcie robocze 5.0V Do ochrony przed ESD 0

Zestawy ESD Maksymalne ratingi bezwzględne (T)_A=25°C, chyba że określono inaczej):

Symbol	Parametry	Wartość	Jednostki
TLST	Temperatura lutowania ołowiem	260 (10 sekund)	°C
TSTG	Zakres temperatury przechowywania	-55 do +150	°C
Wykorzystanie	Zakres temperatury pracy	-55 do +125	°C
VESD	ESD według normy IEC 61000-4-2 ((Wetrzeń)	± 20	KV
	ESD według normy IEC 61000-4-2 (kontakt)	±15

Charakterystyka krzywej IV:
DFN2510-10L ESD Array SE05NRD34GU Napięcie robocze 5.0V Do ochrony przed ESD 2

Symbol	Parametry
IPP	Maksymalny odwrotny prąd impulsowy szczytowy
VC	Napięcie zaciskowe @ IPP
VRWM	Wsteczne napięcie szczytowe
IR	Maksymalny prąd odwrotnego wycieku @ VRWM
VBR	Napięcie awaryjne
IT	Prąd badawczy
Jeżeli	Prąd prądowy
VF	Włókno przodu @ IF

Charakterystyka elektryczna (TA = 25°C, chyba że określono inaczej):

Symbol	Warunki badania	Minimalne	Typowe	Maksymalny	Jednostki
VRWM	Każdy pin I/O do GND	- Tak.	- Tak.	5.0	V
IR	VRWM=5V, T=25°C Każdy pin I/O do GND	- Tak.	- Tak.	1.0	μA
VBR	IT = 1mA Każdy pin I/O do GND	6.0	- Tak.	- Tak.	V
VC	IPP=1A, tp=8/20μs Każdy pin I/O do GND	- Tak.	10	- Tak.	V
VC	IPP=4A, tp=8/20μs Każdy pin I/O do GND	- Tak.	13	- Tak.	V
CJ	VR=0V, f=1MHz Między I/O a GND	- Tak.	0.60	- Tak.	pF
CJ	VR=0V, f=1MHz Między I/O a I/O	- Tak.	0.40	- Tak.	pF

Informacje dotyczące aplikacji z tabliczek ESD:
DFN2510-10L ESD Array SE05NRD34GU Napięcie robocze 5.0V Do ochrony przed ESD 3
Layout Top View dla interfejsu HDMI zSE05NRD34GU

DFN2510-10L Opis pakietu i wymiary:

Symbol	Wymiary w milimetrach
	Min.	- Nie.	Max, proszę.
A	0.45	0.50	0.55
A1	- Tak.	0.02	0.05
b	0.15	0.20	0.25
b1	0.35	0.40	0.45
b2	0.20	0.25	0.30
c	0.10	0.15	0.20
D	2.45	2.50	2.55
e	0.50 BSC
Z	2.00 BSC
E	0.95	1.00	1.05
L	0.35	0.40	0.45
L1	0.075 REF
L2	0.050 REF
h	0.08	0.12	0.15
R	0.05	0.10	0.15

DFN2510-10L ESD Array SE05NRD34GU Napięcie robocze 5.0V Do ochrony przed ESD 5
