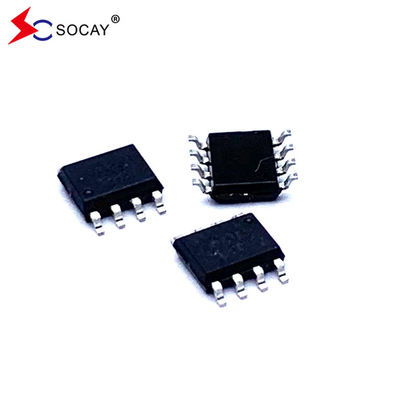

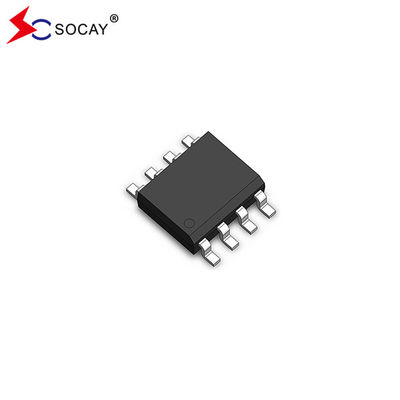

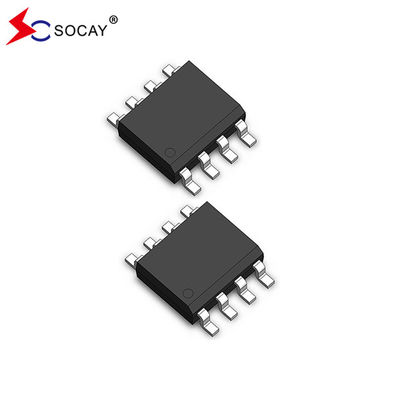

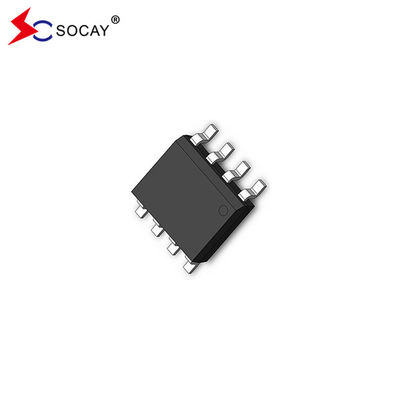

MSOP-8 Pakiet ESD Array SE02P8M14HA ESD Ochrona przed przesunięciami niskim napięciem zaciskowym

3000szt
MOQ
negotiable
Cena £
MSOP-8 Pakiet ESD Array SE02P8M14HA ESD Ochrona przed przesunięciami niskim napięciem zaciskowym
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Nazwa komponentu: Tablice ESD
Pakiet komponentów: SE02P8M14HA
Vrwm (maks.): 2,8 V
Ir (typ.): 0,1 V
Ir (maks.): 1,0μA
Vt1 (typ.): 3.7V
VH: 3.0~4.0V
Vc (maks.) (Ipp=2A): 5,0 V
Vc (maks.) (Ipp=10A): 8,0 V
Vc (maks.) (Ipp=24A): 14.0V
Cj (typ.): 1,5pF
Cj (maks.): 2,5pF
Podkreślić:

MSOP-8 Array ESD

,

Zestaw ESD SE02P8M14HA

,

MSOP-8 ESD Ochrona przed przewyższeniami
Podstawowe informacje
Miejsce pochodzenia: Shenzhen Guangdong Chiny
Nazwa handlowa: SOCAY
Orzecznictwo: REACH RoHS ISO
Numer modelu: SE02P8M14HA
Dokument: Broszura produktu w wersji PDF
Zapłata
Czas dostawy: 5-8 dni roboczych
opis produktu

MSOP-8 Pakiet ESD Arrays SE02P8M14HA Ultra niska pojemność 1.5pF @ 3.0V (typowa) Ochrona przed przeciążeniami ESD


Arrayy ESD DATASHEET:Wymagania w zakresie bezpieczeństwa.1.pdf


Wymagania dotyczące funkcji zestawów ESD:

  • Pakiet zoptymalizowany dla linii szybkich
  • Niska pojemność: 1,5 pF @ 3,0 V (typowa)
  • Niski prąd przecieku: 0,1 uA @ VRWM(typowe)

  • Niskie napięcie robocze i ściskające


Aplikacje zestawów ESD:

  • Porty Ethernet 10/100M
  • Wyposażenie WAN/LAN
  • Komputery stacjonarne, serwery i notebooky
  • Telefony komórkowe


Zestawy ESD Charakterystyka mechaniczna:

  • Pakiet MSOP-8
  • Wskaźnik łatwopalności: UL 94V-0
  • Oznakowanie: numer części
  • Ilość na bębenek:3,000 sztuk
  • Rozmiar rolki: 13 cali


Diagram funkcjonalny zestawów ESD:

MSOP-8 Pakiet ESD Array SE02P8M14HA ESD Ochrona przed przesunięciami niskim napięciem zaciskowym 0


Zestawy ESD Maksymalne ratingi bezwzględne (T)A=25°C, chyba że określono inaczej):

Symbol Parametry Wartość Jednostki
VESD

ESD według normy IEC 61000-4-2 ((Wetrzeń)

ESD według normy IEC 61000-4-2 (kontakt)

± 30

± 30

 KV
Wykorzystanie Temperatura pracy -55 do +125 °C
TSTG Temperatura przechowywania -55 do +150 °C
TLST Temperatura lutowania ołowiem 260 (((10sec.) °C










Charakterystyka krzywej IV:
MSOP-8 Pakiet ESD Array SE02P8M14HA ESD Ochrona przed przesunięciami niskim napięciem zaciskowym 1



Symbol Parametry
VRWM Nominalne odwrotne napięcie robocze
IR Prąd odwrotnego wycieku @ VRWM
Vt1 napięcie uruchomienia
To1 Prąd wyzwalający @ Vt1
Vh Napięcie utrzymujące
- Nie. Prąd utrzymujący @ Vh
VC Napięcie zaciskowe @ IPP
IPP Maksymalny napięcie impulsowe
VBR Napięcie awaryjne
CJ Pojemność pasożytnicza



Charakterystyka elektryczna (TA = 25°C, chyba że określono inaczej):

Symbol Warunki badania Minimalne Rodzajszczepionka MaksymalnieImum Jednostka
VRWM - Tak. - Tak. - Tak. 2.8 V
Ja...R VRWM=2,8V, T=25°C - Tak. 0.1 1.0 μA
Vt1 Ja...t1=100μA 3.0 3.7 4.5 V
Vh Ja...h=10mA 3.0 - Tak. 4.0 V
VC

Ja...PP=2A, tp=8/20μs

(Każdy wiersz)

 - Tak. - Tak. 5.0 V
VC

Ja...PP=10A, tp=8/20μs

(Każdy wiersz)

 - Tak. - Tak. 8.0 V
VC

Ja...PP= 24A, tp=8/20μs

(Każdy wiersz)

 - Tak. - Tak. 14.0 V
CJ

VR=3,0V, f=1MHz

(Każdy wiersz)

 - Tak. 1.5 2.5 pF







Zestawy ESDCharakterystyczne krzywe:
8/20 μs Pulsowa forma faliNapięcie zaciskowe VCW porównaniu z bieżącym IPP

MSOP-8 Pakiet ESD Array SE02P8M14HA ESD Ochrona przed przesunięciami niskim napięciem zaciskowym 2              MSOP-8 Pakiet ESD Array SE02P8M14HA ESD Ochrona przed przesunięciami niskim napięciem zaciskowym 3







Rys. 3.ESD Przypinanie I/O do GND

(+8kV Kontakt według IEC 61000-4-2)4.Pojemność znormalizowana vs. napięcie

MSOP-8 Pakiet ESD Array SE02P8M14HA ESD Ochrona przed przesunięciami niskim napięciem zaciskowym 4            MSOP-8 Pakiet ESD Array SE02P8M14HA ESD Ochrona przed przesunięciami niskim napięciem zaciskowym 5





MSOP-8 Koncepcja i wymiary pakietu:



MSOP-8 Pakiet ESD Array SE02P8M14HA ESD Ochrona przed przesunięciami niskim napięciem zaciskowym 6

Symbol Milimetrów Centimetry
  Minimalne Maksymalny Minimalne Maksymalny
A 4.800 5.000 0.189 0.196
B 3.800 4.000 0.150 0.157
C 1.350 1.750 0.054 0.068
D 0.350 0.490 0.014 0.019
F 0.400 1.250 0.016 0.049
G 1.27 BSC. 0.05 BSC.
J 0.180 0.250 0.007 0.009
K 0.100 0.250 0.004 0.008
P 5.800 6.200 0.229 0.244
R 0.250 0.500 0.010 0.019







MSOP-8 Pakiet ESD Array SE02P8M14HA ESD Ochrona przed przesunięciami niskim napięciem zaciskowym 7


Etykietka:

DIOD PROTEKCJONOWY ESD

Ochrona przed napięciami ESD

Dioda TVS do ochrony przed ESD
