Name: 3.3V ESD Array Transient Voltage Suppressors Dioda TVS do ochrony przed ESD
Brand: SOCAY
SKU: SE03D3D01GW
Rating: 4.8 (138 reviews)

3.3V ESD Array Transient Voltage Suppressors Dioda TVS do ochrony przed ESD

3000szt

MOQ

negotiable

Cena £

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Nazwa produktu: Tablice ESD

Pakiet produktów: SOD-323

Vrwm (maks.): 3,3 V

Vbr (min.): 4,0 V

Ir (maks.): 0,1μA

TO: 1mA

Vc (maks.) (Ipp=1A): 7,8 V

Vc (maks.) (Ipp=17A): 19,5 V

Cj (typ.): 0.8pF

Biegunowość: Dwukierunkowy

Podkreślić:

3.3V ESD array

TVS ESD Array

3.3V dioda TVS do ochrony przed ESD

Podstawowe informacje

Miejsce pochodzenia: Shenzhen Guangdong Chiny

Nazwa handlowa: SOCAY

Orzecznictwo: REACH RoHS ISO

Numer modelu: SE03D3D01GW

Dokument: Broszura produktu w wersji PDF

Zapłata

Czas dostawy: 5-8 dni roboczych

Galeria

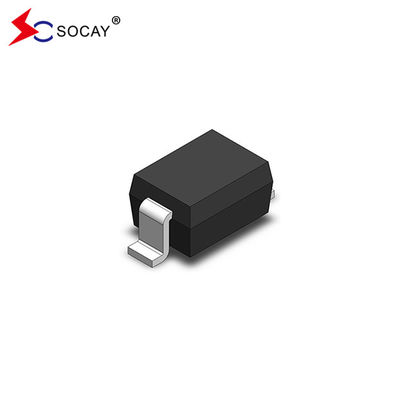

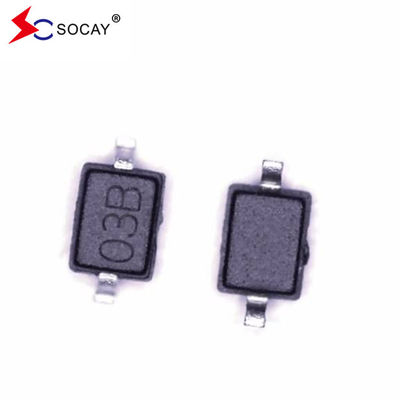

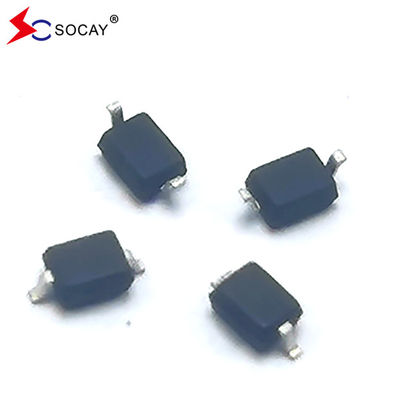

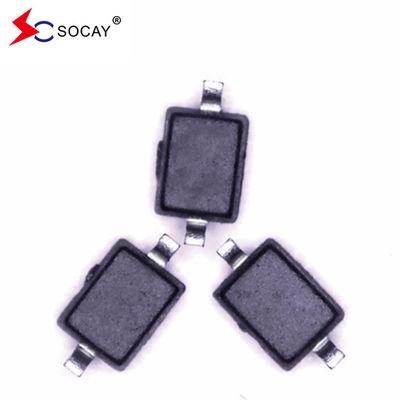

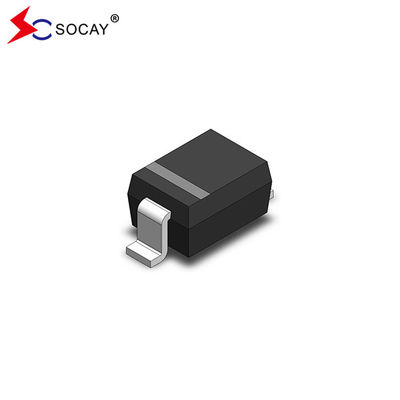

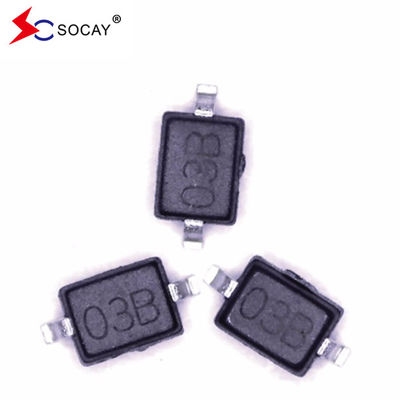

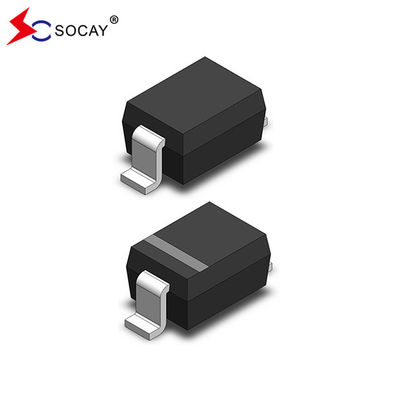

3.3V ESD Array Transient Voltage Suppressors Dioda TVS do ochrony przed ESD

opis produktu

3.3V Dioda ochronna przed ESD SE03D3D01GW Przejściowe tłumiące napięcie do ochrony przed ESD

Dioda ochronna ESDDATA SHEET:Wymagania w zakresie bezpieczeństwa.1.pdf

Dioda ochronna ESDCharakterystyka:

IEC 61000-4-2 (ESD) ±25kV (powietrze),±25kV (kontakt)
IEC61000-4-4 (EFT) 40A (5/50ηs)
Chronić jedną linię I/O (dwu kierunkową)
Niskie napięcie zaciskowe
Napięcie robocze: 3,3 V
Niski prąd przecieku
Czas reakcji wynosi <1ns

Dioda ochronna ESDZastosowanie:

Komórki komórkowe i akcesoria
Sprzęt oparty na mikroprocesorach
Osobiste asystenty cyfrowe (PDA)
Komputery, komputery stacjonarne i serwery
Przenośne urządzenia
Pozostałe urządzenia
Interfejs USB

Dioda ochronna ESDCharakterystyka mechaniczna:

Opakowanie SOD-323
Wskaźnik łatwopalności: UL 94V-0
Opakowanie: 3000 sztuk / taśma i rolka
Zapewnione lutowanie w wysokiej temperaturze: 260°C/10s
Wielkość bębna: 7 cali
Materiał: wolny od halogenów

Dioda ochronna ESD Konfiguracja szpilki:

3.3V ESD Array Transient Voltage Suppressors Dioda TVS do ochrony przed ESD 0

Dioda ochronna ESDMaksymalne ratingi bezwzględne (T_A=25°C, chyba że określono inaczej):

Parametry	Symbol	Wartość	Jednostki
ESD według normy IEC 61000−4−2 (powietrze) ESD według normy IEC 61000−4−2 (kontakt)	VESD	± 25 ± 25	KV
Zakres temperatury pracy	TJ	-55 ~ +150	°C
Zakres temperatury przechowywania	TSTG	-55 ~ +150	°C
Temperatura opalania ołowiem	TL	260	°C

Dioda ochronna ESDCharakterystyka elektryczna (TA = 25°C, chyba że określono inaczej):

Numer części

VRWM

(V)

(maksymalnie)

(V)

(min)

(mA)

VC @ 1A

(V)

(maksymalnie)

VC (V)

(μA)

(maksymalnie)

(pF)

(typ)

(maksymalnie)

(@A)

SE03D3D01GW

3.3

4.0

7.8

19.5

0.1

0.8

ElektryczneCharakterystykasKrzywy:
Rys. 1 kształt fali impulsu
3.3V ESD Array Transient Voltage Suppressors Dioda TVS do ochrony przed ESD 1

Figi2.Niepowtarzalna moc impulsu szczytowego vs czas impulsu

Figi3. Krzywa obniżania mocy

Figi4.Pojemność połączenia. Wsteczne napięcie

SOD-323 Opis pakietu i wymiary:
3.3V ESD Array Transient Voltage Suppressors Dioda TVS do ochrony przed ESD 5

Symbol	Wymiary w milimetrach
	Min.	Max, proszę.
A	- Tak.	1.00
A1	0.00	0.10
A2	0.80	0.90
b	0.25	0.35
c	0.08	0.15
D	1.20	1.40
E	1.60	1.80
E1	2.50	2.70
e	1.80	2.04
L	0.475 REF
L1	0.25	0.40
θ	0°	8°

3.3V ESD Array Transient Voltage Suppressors Dioda TVS do ochrony przed ESD 6
