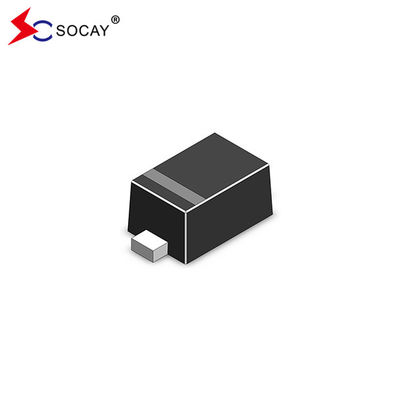

Name: SOD-523 Dioda ochronna ESD Array SE12D5V11GW Niskie napięcie zaciskowe 25V
Brand: SOCAY
SKU: SE12D5V11GW
Rating: 4.9 (192 reviews)

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Nazwa produktu: Tablice ESD

Pakiet produktów: SOD-523

Vrwm (maks.): 12v

Vbr (min.): 14,1 V

Ir (maks.): 0,1μA

TO: 1mA

Vc (maks.) (Ipp=5A): 25V

Cj (typ.): 55 pF

Podkreślić:

Zestaw diod ochronnych ESD

SOD-523 Dioda ochronna ESD

Dioda ochronna ESD 25V

Podstawowe informacje

Miejsce pochodzenia: Shenzhen Guangdong Chiny

Nazwa handlowa: SOCAY

Orzecznictwo: REACH RoHS ISO

Numer modelu: SE12D5V11GW

Dokument: Broszura produktu w wersji PDF

Zapłata

Czas dostawy: 5-8 dni roboczych

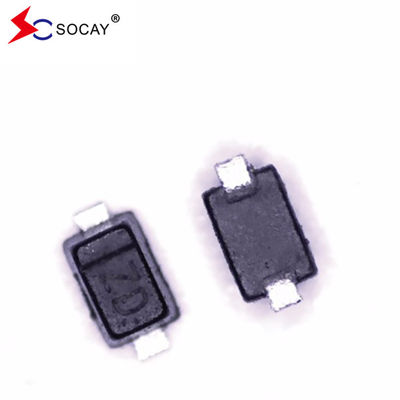

Galeria

SOD-523 Dioda ochronna ESD Array SE12D5V11GW Niskie napięcie zaciskowe 25V

opis produktu

SOCAY oryginalny dioda ochronna ESD SE12D5V11GW niskie napięcie 25V

Dioda ochronna ESD DATASHEET:Wymagania w zakresie bezpieczeństwa.1.pdf

Dioda ochronna ESDCharakterystyka:

Chroni jedną linię I/O
Niskie napięcie zaciskowe
napięcie robocze: 12V
Niski prąd przecieku

Dioda ochronna ESDZastosowanie:

Komórki komórkowe i akcesoria
Przenośna elektronika
Serwery, notebooki i komputery stacjonarne
Wyświetlanie portów

Dioda ochronna ESDCharakterystyka mechaniczna:

Opakowanie SOD-523
Wskaźnik zapalności związków formowania: UL 94V-0
Ilość na rolkę: 3000 sztuk
Wielkość bębna: 7 cali

Dioda ochronna ESD Konfiguracja szpilki:

SOD-523 Dioda ochronna ESD Array SE12D5V11GW Niskie napięcie zaciskowe 25V 0

Dioda ochronna ESDMaksymalne ratingi bezwzględne (T_A=25°C, chyba że określono inaczej):

Symbol	Parametry		Wartość	Jednostki
TL	Temperatura lutowania ołowiem		260 (10 sekund)	oC
TSTG	Zakres temperatury przechowywania		-55 do +150	oC
TOP	Zakres temperatury pracy		-55 do +150	oC
	IEC61000-4-2 (ESD)	Wydalanie powietrza	± 30	KV
	IEC61000-4-2 (ESD)	Kontaktowy wypis	± 30
	IEC61000-4-4 (EFT)		40	A

Charakterystyka krzywej IV:

Symbol	Parametry
Ja..._PP	Maksymalny odwrotny prąd impulsowy szczytowy
V_C	Napięcie zaciskowe @ I_PP
V_RWM	Wsteczne napięcie szczytowe
Ja..._R	Maksymalny prąd przecieku obrotu @ V_RWM
Ja..._T	Prąd badawczy
V_B	Napięcie awaryjne @ I_T
Ja..._F	Prąd prądowy
V_F	Napęd naprzód @I_F
C	Maksymalna pojemność @V_R=0V & f=1MHz

Dioda ochronna ESDCharakterystyka elektryczna (TA = 25°C, chyba że określono inaczej):

SymbolJa...	Warunki	Min.	Rodzaj	Maksymalnie	Jednostka
V_R_WM	---	---	---	12.0	V
V_BR	Ja..._T= 1 mA	14.1	---	---	V
Ja..._R	V_R=12V	---	---	0.1	μA
V_C	Ja..._PP= 5,0A, tp = 8/20μs	---	---	25.0	V
C_J	V_R= 0V, f = 1MHz	---	55.0	---	pF

ElektryczneCharakterystykasKrzywy:
Rys. 1. 8/20 μs Pulsowa forma fali
SOD-523 Dioda ochronna ESD Array SE12D5V11GW Niskie napięcie zaciskowe 25V 2

Rys. 2.Posiatywny kontakt 8KV naIEC 61000-4-2

Figi3. Kontakt 8KV ujemny naIEC 61000-4-2
SOD-523 Dioda ochronna ESD Array SE12D5V11GW Niskie napięcie zaciskowe 25V 4

SOD-523 Opis pakietu i wymiary:

Symbol	Milimetrów			Centimetry
	Min.	- Nie.	Max, proszę.	Min.	- Nie.	Max, proszę.
A	1.10	1.20	1.30	0.043	0.047	0.051
B	0.70	0.80	0.90	0.028	0.032	0.035
C	0.50	0.60	0.70	0.020	0.024	0.028
D	0.25	0.30	0.35	0.010	0.012	0.014
J	0.07	0.14	0.20	0.0028	0.0055	0.0079
K	0.15	0.20	0.25	0.006	0.008	0.010
S	1.50	1.60	1.70	0.059	0.063	0.067

SOD-523 Dioda ochronna ESD Array SE12D5V11GW Niskie napięcie zaciskowe 25V 6
