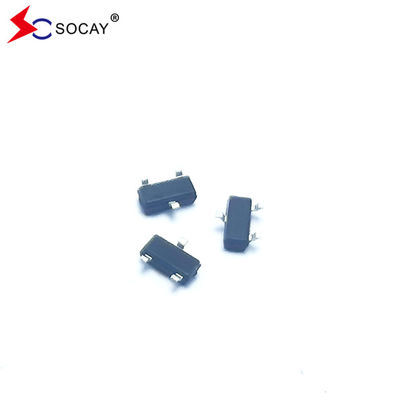

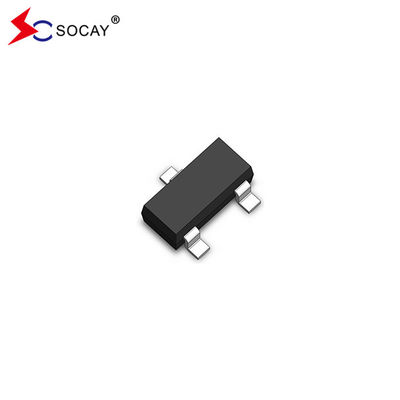

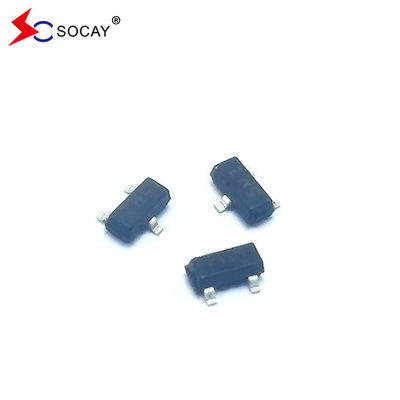

Name: SOT23-3L SOT-23 Pakiet ESD Array SM712 TVS Diodowa Ochrona Transceiverów RS485
Brand: SOCAY
SKU: SM712
Rating: 4.7 (143 reviews)

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Nazwa: Tablice ESD

Pakiet: SOT23-3L

Vrwm (maks.): 7V/12V

Vbr (min.): 7.5V/13.3V

Ir (maks.): 1μA

TO: 1mA

Vc (maks.) (Ipp=12A/17A): 35 V/22 V

Cj (maks.) (Vr=0V): 75pF

Cj (typ) (Vr=Vrwm): 45 pF

Biegunowość: Dwukierunkowy

Podkreślić:

SOT23-3L Array ESD

SOT-23 ESD Array

Dioda SM712 TVS

Podstawowe informacje

Miejsce pochodzenia: Shenzhen Guangdong Chiny

Nazwa handlowa: SOCAY

Orzecznictwo: REACH RoHS ISO

Numer modelu: SM712

Dokument: Broszura produktu w wersji PDF

Zapłata

Czas dostawy: 5-8 dni roboczych

Galeria

SOT23-3L SOT-23 Pakiet ESD Array SM712 TVS Diodowa Ochrona Transceiverów RS485

opis produktu

SOT23-3L SOT-23 Pakiet ESD Arrays SM712 Ochrona nadajników RS485

Arrayy ESD DATASHEET:/SM712_v2108.1.pdf

Zestawy ESDCharakterystyka:

400 watów mocy impulsu szczytowego (t)_p=8/20μs)
Chroni dwie linie od -7V do +12V
Niska pojemność
Niskie napięcie zaciskowe
Technologia lawin krzemowych w stanie stałym

Kompatybilność IEC (EN61000-4):

IEC 61000-4-2 (ESD) ±15kV (powietrze), ±8kV (kontakt)
IEC 61000-4-4 (EFT) 40A (5/50ns)

Zestawy ESDZastosowanie:

Ochrona nadajników RS-485 z rozszerzonym zakresem common-mode
Systemy bezpieczeństwa
Maszyny kasynowe
Systemy HFC
Sieci

Zestawy ESD Charakterystyka mechaniczna:

Pakiet JEDEC SOT-23
Wskaźnik zapalności związków formowanych: UL 94V-0
Opakowanie: taśma i rolka na EIA 481
Ilość na rolkę: 3000 sztuk

Diagram obwodu układów ESD:
SOT23-3L SOT-23 Pakiet ESD Array SM712 TVS Diodowa Ochrona Transceiverów RS485 0

ESDZestawyKonfiguracja schematyczna i PIN:

ESDZestawyMaksymalne ratingi bezwzględne (T_A=25°C, chyba że określono inaczej):

Ocena	Symbol	Wartość	Jednostki
Maksymalna moc impulsu (tp=8/20μs)	PPP	400	W
Temperatura lutowania ołowiem	TL	260 (10 sekund)	°C
Prąd impulsowy szczytowy (tp=8/20μs)	IPP	17/12	A
Temperatura pracy	TJ	-55 do +125	°C
Temperatura przechowywania	TSTG	-55 do +150	°C

Charakterystyka krzywej IV:
SOT23-3L SOT-23 Pakiet ESD Array SM712 TVS Diodowa Ochrona Transceiverów RS485 2

Symbol	Parametry
IPP	Maksymalny odwrotny prąd impulsowy szczytowy
VC	Napięcie zaciskowe @ IPP
VRWM	Wsteczne napięcie szczytowe
IR	Maksymalny prąd odwrotnego wycieku @ V_RWM
VBR	Napięcie awaryjne
IT	Prąd badawczy
Jeżeli	Prąd prądowy
VF	Włókno przodu @ IF

ESDZestawyCharakterystyka elektryczna diody (TA = 25°C, chyba że określono inaczej):

Parametry	Symbol	Warunki	Piny 1 do 3 i 2 do 3 (12V TVS)			Piny od 3 do 1 i od 3 do 2 (7V TVS)			Jednostki
			Min.	Rodzaj	Maksymalnie	Min.	Rodzaj	Maksymalnie
Przewrotny napięcie wyłączające	VRWM	Pin 3 do 1 lub Pin 2 do 1	- Tak.	- Tak.	12	- Tak.	- Tak.	7	V
Przewrotne napięcie awaryjne	VBR	IT = 1mA	13.3	- Tak.	- Tak.	7.5	- Tak.	- Tak.	V
Prąd odwrotnego wycieku	IR	VR = VRWM	- Tak.	- Tak.	1	- Tak.	- Tak.	1	μA
Napięcie zaciskowe	VC	IPP = 12A, tp = 8/20μs	- Tak.	30	35	- Tak.	- Tak.	- Tak.	V
		IPP = 17A, tp = 8/20μs	- Tak.	- Tak.	- Tak.	- Tak.	18	22	V
Pojemność skrzyżowania	Cj	VR = 0V, f = 1MHz	- Tak.	- Tak.	75	- Tak.	- Tak.	75	pF
		VR = VRWM, f = 1MHz	- Tak.	45	- Tak.	- Tak.	45	- Tak.	pF

SO23-3L Opis pakietu i wymiary:
SOT23-3L SOT-23 Pakiet ESD Array SM712 TVS Diodowa Ochrona Transceiverów RS485 3

Symbol	Milimetrów		Centimetry
	Min.	Max, proszę.	Min.	Max, proszę.
A	0.900	1.150	0.035	0.045
A1	0.000	0.100	0.000	0.004
A2	0.900	1.050	0.035	0.041
D	2.800	3.000	0.110	0.118
b	0.300	0.500	0.012	0.020
E	2.250	2.550	0.089	0.100
E1	1.200	1.400	0.047	0.055
e	0.950 BSC		0.037 BSC
L	0.300	0.500	0.012	0.020
θ	0°	8°	0°	8°

SOT23-3L SOT-23 Pakiet ESD Array SM712 TVS Diodowa Ochrona Transceiverów RS485 4
