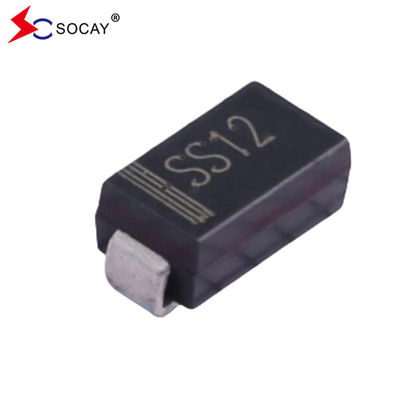

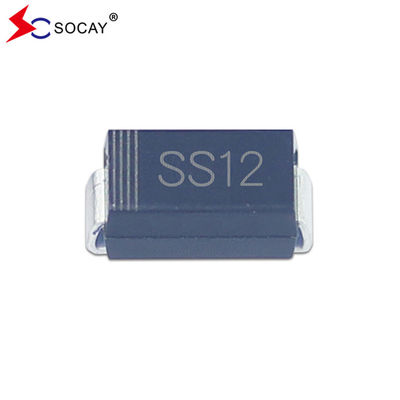

20V powtarzalny napięcie szczytowe SS12A Schottky Barrier Diode SMA Package

5000 sztuk
MOQ
negotiable
Cena £
20V powtarzalny napięcie szczytowe SS12A Schottky Barrier Diode SMA Package
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Nazwa komponentu: Dioda barierowa Schottky'ego
Rodzaj opakowania: DO-214AC(SMA)
VRRM: 20V
VRMS: 14V
VDC: 20V
IF ((AV): 1A
IFSM: 40A
dv/dt: 10000 V/μs
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Guangdong, Chiny
Nazwa handlowa: SOCAY
Orzecznictwo: REACH,RoHS,ISO
Numer modelu: SS12A
Dokument: Broszura produktu w wersji PDF
Zapłata
Czas dostawy: 5-8 dni roboczych
opis produktu

20V powtarzalny napięcie szczytowe SS12A Schottky Barrier Diode SMA Package



Diody barierowe Schottky'ego ŁĄCZKA DATYKA:/SS12A~SS120A (SMA) /v2211.1.pdf





Działanie diody barierowej Schottky'ego

  • Pakiet niskiego profilu
  • Idealne do automatycznego umieszczania
  • Ultraszybki czas odwrotnego odzyskiwania
  • Niskie straty mocy, wysoka wydajność
  • Niski spadek napięcia do przodu
  • Wysoka zdolność do przepływu
  • Lutowanie wysokotemperaturowe:

  • 260°C/10 sekund na końcowych

    Komponent zgodny z RoHS 2002/95/1 i WEEE 2002/96/WE



Dane mechaniczne diody barierowej Schottky'ego:

  • W przypadku: JEDEC DO-214AC odlewany tworzywo sztuczne
  • Wymagania w zakresie bezpieczeństwa i bezpieczeństwa

  • Polarność: pas laserowy oznacza koniec katody



Główne klasyfikacje i właściwości diody barierowej Schottky'ego:

Ja...F (((AV) 1.0A
VRRM 20 V do 200 V
Ja...FSM 40A
VF 00,50 V, 0,55 V, 0,70 V, 0,85 V,0.95V
TJ max. 125°C









Maksymalne wartości nominalne i właściwości termiczne diody bariery Schottky'ego (TA= 25°C, o ile nie zaznaczono inaczej):

Pozycje Symbol SS12A SS13A SS14A SS15A SS16A SS18A SS110A SS115A SS120A Jednostka

Maksymalny szczyt powtarzalny

napięcie odwrotne

 VRRM 20 30 40 50 60 80 100 150 200 V
Maksymalne napięcie RMS VRMS 14 21 28 35 42 56 70 105 140 V

Maksymalny prąd stały

napięcie blokujące

 VD.C. 20 30 40 50 60 80 100 150 200 V

Maksymalna średnia oczekiwana

prąd naprawny



 Ja...F(AV) 1 A

Szczytowy prąd napięcia do przodu

80,3 ms pojedyncza półfalna fala sinusów

nałożone na obciążenie znamionowe



Ja...FSM

 40 A

Częstotliwość zmiany napięcia

(poprawka V)R)

 dv/dt 10000 V/μs

Odporność termiczna

połączenie do prowadzenia(1)

 RθJL 35 °C/W

Połączenie i magazynowanie

zakres temperatury

 TJ/TSTG ₹65 do +125 °C
Uwaga 1: Montowane na PCB z powierzchniami 0,2 x 0,2 ′′ (5,0 x 5,0 mm) miedzianych podkładek.







Charakterystyka elektryczna diody barierowej Schottky (T)A= 25°C, o ile nie zaznaczono inaczej):

Pozycje Warunki badania Symbol SS12A

SS13A~

SS14A

SS15A~

SS16A

SS18A~

SS110A

/SS115A~

SS120A

 Jednostka
Natychmiastowe napięcie do przodu IF=1.0A(2) VF 0.50 0.55 0.70 0.85 0.95 V
Prąd odwrotny VR=VDC Tj=25°C IR 0.5 mA
    Tj=100°C   5.0
Uwaga 2: Badanie impulsu: szerokość impulsu 300 μs, 1% cyklu pracy.









Dioda barierowa Schottky SS12A Wymiary diody:

20V powtarzalny napięcie szczytowe SS12A Schottky Barrier Diode SMA Package 0







Diodę barierową Schottky'ego SS12A

  • Produkt jest przeznaczony do stosowania w ogólnych zastosowaniach elektronicznych.
  • Produkt powinien być przetwarzany w ilości mniejszej niż określona; przekroczenie tej normy może spowodować trwałe uszkodzenie lub wprowadzić ukryte mechanizmy awarii.
  • Absolutne maksymalne wartości obrotowe są wartościami nominalnymi i nie mogą być przekroczone podczas pracy.

Ja...F (((AV)Zalecamy, by najgorszy stan biegłości nie przekroczył 80%.

Ja...FSM: Niniejsza norma określa niepowtarzalny prąd szczytowy, który stosuje się tylko w przypadku nieprawidłowej pracy, która jest ogólna w okresie eksploatacji urządzenia.

TJW celu zapewnienia wysokiej niezawodności zaleca się stosowanie urządzenia przyJo temperaturze poniżej 100°C.





20V powtarzalny napięcie szczytowe SS12A Schottky Barrier Diode SMA Package 1
