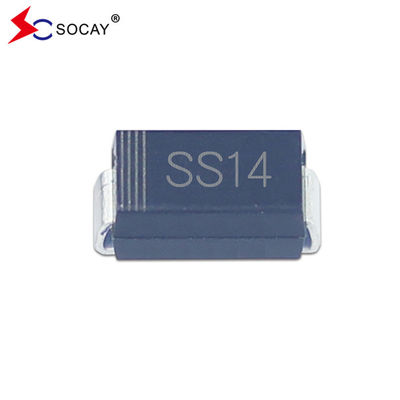

SOCAY SS14A Schottky Barrier Diode VRRM 40V VRMS 28V SMD SBD
DATASHEET SBD:/SS12A~SS120A (SMA) /v2211.1.pdf
SBD SS14A Charakterystyka:
260°C/10 sekund na końcowych
Komponent zgodny z RoHS 2002/95/1 i WEEE 2002/96/WE
SBD SS14A Dane mechaniczne:
Polarność SS14A: pas laserowy oznacza koniec katody
SBD SS14A Główne uprawnienia i cechy:
SBD IF (((AV) | 1.0A |
SBD VRRM | 40 V |
Ja...FSM | 40A |
VF | 00,50 V, 0,55 V, 0,70 V, 0,85 V,0.95V |
TJ max. | 125°C |
SBD SS14A Maksymalne wartości i właściwości termiczne (TA= 25°C, o ile nie zaznaczono inaczej):
Pozycje | Symbol | SS12A | SS13A | SS14A | SS15A | SS16A | SS18A | SS110A | SS115A | SS120A | Jednostka |
SBD Max. Vrrm |
VRRM | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
SBD Max. Vrms | VRMS | 14 | 21 | 28 | 35 | 42 | 56 | 70 | 105 | 140 | V |
Maks. Vdc |
VD.C. | 20 | 30 | 40 | 50 | 60 | 80 | 100 | 150 | 200 | V |
SBD Max. |
Ja...F(AV) | 1 | A | ||||||||
SBD Szczytowy prąd napięcia do przodu |
Ja...FSM |
40 | A | ||||||||
SBD Prędkość zmiany napięcia |
dv/dt | 10000 | V/μs | ||||||||
SBD Odporność termiczna |
RθJL | 35 | °C/W | ||||||||
SBD Połączenie i magazynowanie zakres temperatury |
TJ/TSTG | ₹65 do +125 | °C | ||||||||
Uwaga 1: Montowane na PCB z powierzchniami 0,2 x 0,2 ′′ (5,0 x 5,0 mm) miedzianych podkładek. |
SBD SS14A Właściwości elektryczne (T)A= 25°C, o ile nie zaznaczono inaczej):
Pozycje SBD | Warunki badania SBD | Symbol | SS12A |
SS13A~ SS14A |
SS15A~ SS16A |
SS18A~ SS110A |
/SS115A~ SS120A |
Jednostka | |
Vf natychmiastowy | IF=1.0A(2) | VF | 0.50 | 0.55 | 0.70 | 0.85 | 0.95 | V | |
SBD Ir | VR=VDC | Tj=25°C | IR | 0.5 | mA | ||||
Tj=100°C | 5.0 | ||||||||
Uwaga 2: Badanie impulsu: szerokość impulsu 300 μs, 1% cyklu pracy. |
SBD SS14A Wymiary:
SBD SS14A Zawiadomienie:
Ja...F (((AV)W najgorszym przypadku prąd nie może przekroczyć 80%.
Ja...FSM: Niniejsza norma określa niepowtarzalny prąd szczytowy, który stosuje się tylko w przypadku nieprawidłowej pracy, która jest ogólna w okresie eksploatacji urządzenia.
TJW celu zapewnienia wysokiej niezawodności zaleca się stosowanie urządzenia przyJo temperaturze poniżej 100°C.
