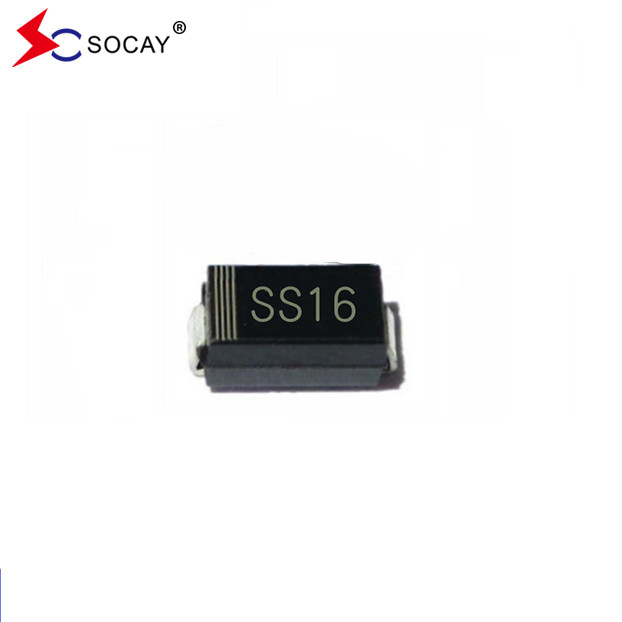

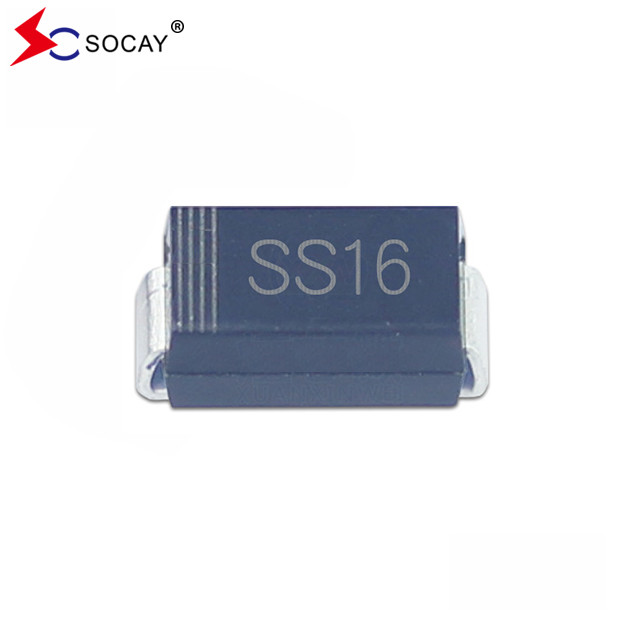

Zestaw SMD 60V Sprostownik Schottky'ego SS16A Dioda Schottky'ego DO-214AC

5000 sztuk
MOQ
negotiable
Cena £
Zestaw SMD 60V Sprostownik Schottky'ego SS16A Dioda Schottky'ego DO-214AC
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Nazwa składnika produktu: Dioda Schottky'ego
Pakiet: DO-214AC(SMA)
Max. Maks. VRRM VRRM: 60 V
Max. Maks. VRMS VRMS: 42V
Maks. VDC: 60 V
Max. Maks. IF(AV) JEŻELI(AV): 1A
SS16A IFSM: 40A
dv/dt (wartość VR): 10000 V/μs
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Guangdong, Chiny
Nazwa handlowa: SOCAY
Orzecznictwo: REACH,RoHS,ISO
Numer modelu: SS16A
Dokument: Broszura produktu w wersji PDF
Zapłata
Czas dostawy: 5-8 dni roboczych
opis produktu

SMD pakiet 60V Schottky rectifier SS16A Dioda Schottky DO-214AC



Diody barierowe Schottky'ego ŁĄCZKA DATYKA:/SS12A~SS120A (SMA) /v2211.1.pdf





SS16A Właściwości diody Schottky'ego:

  • Schottky Rectifier SS16A, ma niski profil pakietu
  • Wiesz, że jest idealny do automatycznego umieszczania
  • Poza tym czas odzyskiwania jest bardzo szybki.
  • Schottky Rectifier SS16A ma niskie straty mocy i wysoką wydajność
  • Nie tylko spadek niskiego napięcia
  • Ale także zdolność do nadciągania jest wysoka
  • TLLutowanie w wysokiej temperaturze: 260°C/10 sekund na końcowych

  • Ten składnik naprawcy Schottky SS16A jest zgodny z RoHS 2002/95/1 i WEEE 2002/96/WE



SS16A Diody Schottky Parametry fizyczne:

  • Schottky Rectifier SS16A Obudowa: JEDEC DO-214AC formowany tworzywo sztuczne
  • Terminalu: Lutowane, lutowalne według J-STD-002B i JESD22-B102D

  • Jego biegunowość: pas laserowy oznacza koniec katody



SS16A Diodę Schottky'ego Główne wartości i właściwości:

Dioda Schottky IF (((AV) 1.0A
Dioda Schottky VRRM 20 V do 200 V
Szczytowy prąd napięcia do przoduJa...FSM 40A
SBD VF 00,50 V, 0,55 V, 0,70 V, 0,85 V,0.95V
SS16A TJ max. 125°C









Maksymalne wartości nominalne i dane termiczne diody Schottky'ego (TA= 25°C, o ile nie zaznaczono inaczej):

Schottky Pozycje Symbol SS12A SS13A SS14A SS15A SS16A SS18A SS110A SS115A SS120A Jednostka

Schottky Max. powtarzający się szczyt

napięcie odwrotne

 Schottky VRRM 20 30 40 50 60 80 100 150 200 V
Dioda Schottky Max. napięcie RMS Schottky VRMS 14 21 28 35 42 56 70 105 140 V

Max. DC

napięcie blokujące

 Schottky VD.C. 20 30 40 50 60 80 100 150 200 V

Schottky Max. Średnia do przodu

prąd naprawny



 Ja...F(AV) 1 A

Diody Schottky Strumień napięcia prądu przodu



Schottky IFSM

 40 A

Dioda Schottky Wzrost napięcia

(poprawka V)R)

 dv/dt 10000 V/μs

Schottky Odporność termiczna(1)

 RθJL 35 °C/W

Dioda Schottky TJ/TSTG

 TJ/TSTG ₹65 do +125 °C
Uwaga 1:Schottky jestZamontowane na PCB z powierzchnią 0,2 x 0,2 ′′ (5,0 x 5,0 mm) miedzianą.







Dane elektryczne diody Schottky (T)A= 25°C, o ile nie zaznaczono inaczej):

Produkty diodowe Schottky'ego Warunki Schottky'ego Symbol SS12A

SS13A~

SS14A

SS15A~

SS16A

SS18A~

SS110A

/SS115A~

SS120A

 Jednostka
Natychmiastowe napięcie do przodu Schottky IF=1.0A(2) VF 0.50 0.55 0.70 0.85 0.95 V
Dioda Schottky Ir VR=VDC Tj=25°C IR 0.5 mA
    Tj=100°C   5.0
Uwaga 2: Badanie impulsu diody Schottky: szerokość impulsu 300 μs, 1% cyklu pracy.









SS16A Wymiary diody Schottky:

Zestaw SMD 60V Sprostownik Schottky'ego SS16A Dioda Schottky'ego DO-214AC 0







SS16A Diody Schottky:

  • Produkt SS16A Dioda Schottky jest przeznaczona do stosowania w ogólnych zastosowaniach elektronicznych.
  • Produkt SS16A Diodę Schottky'ego należy obsługiwać mniej niż określone wartości; jeśli przekroczy się wartość SS16A, może ona spowodować trwałe uszkodzenie lub wprowadzić ukryte mechanizmy awarii.
  • Bezwzględne maksymalne wartości mocy w układzie SS16A są wartościami znamionowymi i nie mogą być przekroczone podczas pracy.

Ja...F (((AV)Radzimy, aby najgorszy prąd produktu nie przekroczył 80%.

Ja...FSM: Niniejsza norma SS16A określa niepowtarzalny prąd szczytowy, który stosuje się tylko w przypadku nieprawidłowej pracy, która jest ogólna w okresie eksploatacji urządzenia.

TJW celu zapewnienia wysokiej niezawodności zalecamy stosowanie diody Schottky'ego SS16A w temperaturzeJ100°C min.





Zestaw SMD 60V Sprostownik Schottky'ego SS16A Dioda Schottky'ego DO-214AC 1
