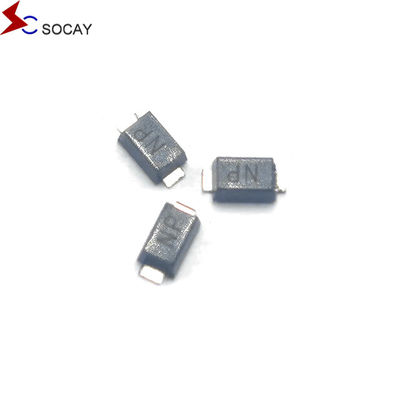

Socay TVS Diody 200W Dwukierunkowe SMF Series Surface Mount Transient Voltage Suppressors

Socay TVS Diody 200W Dwukierunkowe SMF Series Surface Mount Transient Voltage Suppressors

DATA SHEET:SMF Series_v2211.1.pdf

Opis:

The SMF series of transient voltage suppressors are designed to protect sensitive electronic equipment from transient voltages caused by lightning and other transient voltage events that can damage electronic equipment and interfere with normal equipment use.

Charakterystyka:

• Kompatybilny z przemysłowym standardem pakietu SOD-123
• Do zastosowań montowanych na powierzchni w celu optymalizacji przestrzeni na tablicy
• Niski poziom wycieku
• Jednostka jedno- i dwukierunkowa
• Złącze pasywizowane ze szkła
• Niska indukcja
• Doskonała zdolność mocowania
• 200 W. Współczynnik mocy szczytowej w formie fali 10 × 1000μs Prędkość powtarzania (cykl pracy):00,01%.
• Szybki czas reakcji: zazwyczaj mniej niż 1,0 s od 0 Volt do VBR min
• Lutowanie w wysokiej temperaturze: 260°C/40 sekund na końcowych
• Typowy współczynnik maksymalnej temperatury ΔVBR = 0,1% × VBR@25°C×ΔT
• Plastikowe opakowanie ma Wypalność laboratoryjną 94V-0
• Maty cynk bez ołowiu
• Bez halogenów i zgodne z RoHS
• Typowy tryb awarii jest krótki od nadwyżonego napięcia lub prądu
• Badanie wąsów przeprowadza się na podstawie JEDEC JESD201A zgodnie z jego tabelą 4a i 4c.
• IEC-61000-4-2 ESD 15kV ((powietrze), 8kV (kontakt)
• Ochrona ESD linii danych zgodnie z IEC 61000-4-2 (IEC801-2)
• Ochrona EFT linii danych zgodnie z IEC 61000-4-4 (IEC801-4)

Zastosowanie:

Urządzenia TVS są idealne do ochrony interfejsów I/O, autobusów VCC i innych podatnych na zagrożenie obwodów stosowanych w telekomunikacjach, elektronikach konsumenckich, komputerach i zastosowaniach przemysłowych.
