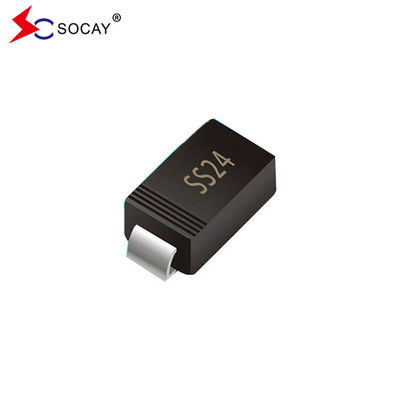

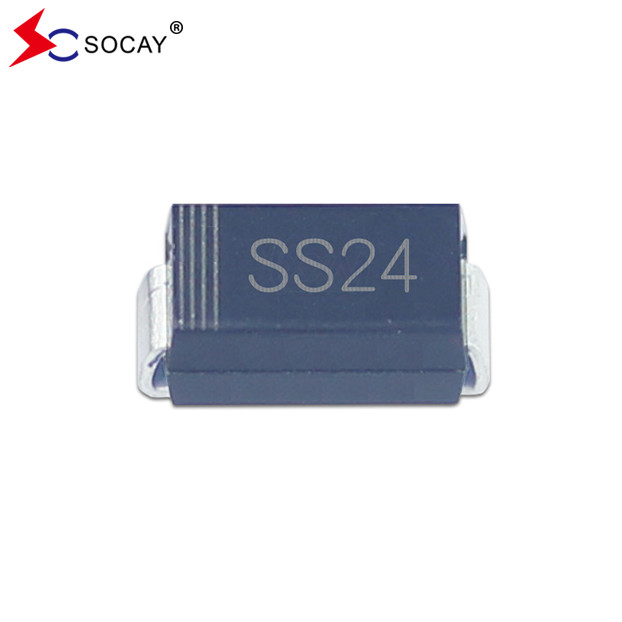

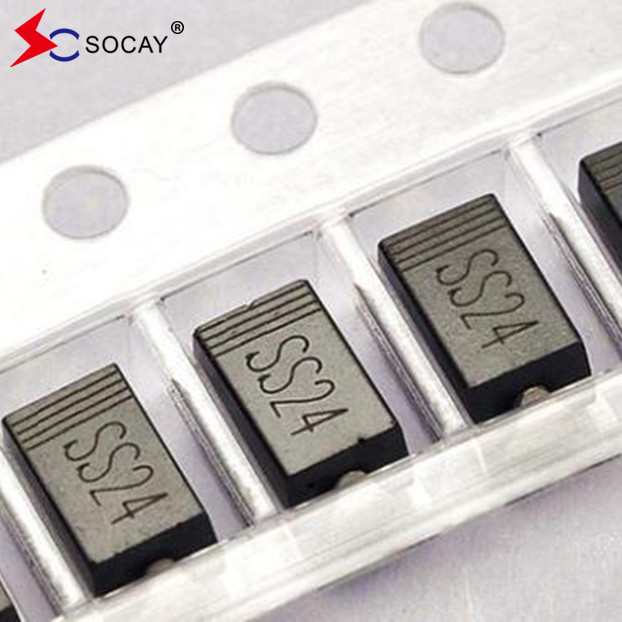

Pakiet SMA Sprostownik Schottky'ego SS24A Dioda barierowa Schottky'ego VRRM 40V 2A DO-214AC

5000 sztuk
MOQ
negotiable
Cena £
Pakiet SMA Sprostownik Schottky'ego SS24A Dioda barierowa Schottky'ego VRRM 40V 2A DO-214AC
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Nazwa produktu: Dioda barierowa Schottky'ego
Pakiet: DO-214AC(SMA)
Max. Maks. VRRM VRRM: 40V
Max. Maks. VRMS VRMS: 28V
Maks. VDC: 40V
Maksymalny średni prąd prostowany do przodu: 2A
IFSM: 50A
RθJL: 35 ℃/W
Podkreślić:

SMA Package Schottky Rectifier

,

DO-214AC Sprostownik Schottky'ego

,

SS24A Dioda barierowa Schottky'ego
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Guangdong, Chiny
Nazwa handlowa: SOCAY
Orzecznictwo: REACH,RoHS,ISO
Numer modelu: SS24A
Dokument: Broszura produktu w wersji PDF
Zapłata
Czas dostawy: 5-8 dni roboczych
opis produktu

Pakiet SMA Schottky Rectifier SS24A Dioda barierowa Schottky VRRM 40V 2A Przejściowy prąd naprawczy



DATASHEET SBD:SS22A~SS220A ((SMA)_v2211.1.pdf





Wymagania dotyczące wprowadzenia w życie niniejszego rozporządzenia:



  • Mały pakiet dla większej ilości zastosowań.
  • Odpowiednie do automatycznego umieszczania
  • Bardzo szybki czas odwrotnego odzyskiwania

  • Lutowanie o wysokiej temperaturze: 260 °C/10 sekund na końcowych

  • Nie wysokie straty mocy, nie niska wydajność
  • Nie wysoki spadek napięcia do przodu
  • Niezdolność do niskiego napięcia
  • Nie lutowanie niskotemperaturowe:



Wymagania w odniesieniu do urządzeń, w których nie jest stosowany system sterowania prądem

  • Schottky Rectifier SS24A Obudowa: JEDEC SMA formowany tworzywo sztuczne
  • Terminal SS24A: lutowany, lutowalny zgodnie z J-STD-002B i JESD22-B102D

  • Schottky Polarność naprawcy: pas laserowy oznacza koniec katody



Wykorzystanie urządzenia do oczyszczania ścieków

Schottky Rectifier IF (((AV)

2.0A
Schottky Rectifier VRRM

20 V do 200 V
SS24A IFSM

50A
Schottky Rectifier SS24A VF

00,50 V, 0,55 V, 0,70 V, 0,85 V,0.95V
TJ max. 125°C









Schottky'ego Sprostownika SS24A Max. Wskaźniki i właściwości termiczne:

Pozycje Symbol SS22A SS23A SS24A SS25A SS26A SS28A SS210A SS215A SS220A Jednostka

Maksymalny szczyt powtarzalny

napięcie odwrotne

 VRRM 20 30 40 50 60 80 100 150 200 V
Maksymalne napięcie RMS wyprostowania Schottky VRMS 14 21 28 35 42 56 70 105 140 V

Maksymalny prąd stały

napięcie blokujące

 VD.C. 20 30 40 50 60 80 100 150 200 V

Maksymalna średnia oczekiwana

prąd naprawny



 Ja...F(AV) 2 A

Szczytowy prąd napięcia do przodu

80,3 ms pojedyncza półfalna fala sinusów

nałożone na obciążenie znamionowe



Ja...FSM

 50 A

Częstotliwość zmiany napięcia

(poprawka V)R)

 dv/dt 10000 V/μs

Schottky Rectifier Oporność termiczna

połączenie do prowadzenia(1)

 RθJL 35 °C/W

Połączenie i magazynowanie

zakres temperatury

 TJ/TSTG ₹65 do +125 °C
Uwaga 1: Montowane na PCB z powierzchnią 0,2 x 0,2 ′′ (5,0 x 5,0 mm) miedzianą.









SBD SS24A Właściwości elektryczne (T)A= 25°C, o ile nie zaznaczono inaczej):

Pozycje Warunki badania Symbol SS22A

SS23A~

SS24A

SS25A~

SS26A

SS28A~

SS210A

SS215A~

SS220A

 Jednostka
Natychmiastowe napięcie do przodu IF=2.0A(2) VF 0.50 0.55 0.70 0.85 0.95 V
Prąd odwrotny VR=VDC Tj=25°C IR 0.5 mA
    Tj=100°C   5.0
Uwaga 2: Badanie impulsu: szerokość impulsu 300 μs, 1% cyklu pracy.









Wymagania w zakresie bezpieczeństwa

Pakiet SMA Sprostownik Schottky'ego SS24A Dioda barierowa Schottky'ego VRRM 40V 2A DO-214AC 0







Wymagania w zakresie bezpieczeństwa

  • SBD SS24A jest przeznaczony do stosowania w ogólnych zastosowaniach elektronicznych.
  • SS24A powinien być obsługiwany w mniejszym zakresie niż określone normy; w przypadku przekroczenia może spowodować trwałe uszkodzenia lub wprowadzić ukryte mechanizmy awarii.
  • Absolutne maksymalne wartości obrotowe są wartościami nominalnymi i nie mogą być przekroczone podczas pracy.

Maksymalny średni prąd naprzód: w najgorszym przypadku prąd nie może przekroczyć 80%.

Szczytowy prąd napędowy 8,3 ms z pojedynczą pół falą sinusoidalną nakładany na obciążenie znamionowe: Ta nominacja określa niepowtarzalny szczytowy prąd.które ogólne w ciągu całego okresu eksploatacji urządzenia.

Temperatura połączenia roboczego: w celu zapewnienia wysokiej niezawodności urządzenia należy obniżyć tę wartość.Jo temperaturze poniżej 100°C.





Pakiet SMA Sprostownik Schottky'ego SS24A Dioda barierowa Schottky'ego VRRM 40V 2A DO-214AC 1
