Dom /Produkty/Dioda barierowa Schottky'ego/40VRRM SBD Dioda Schottky SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC

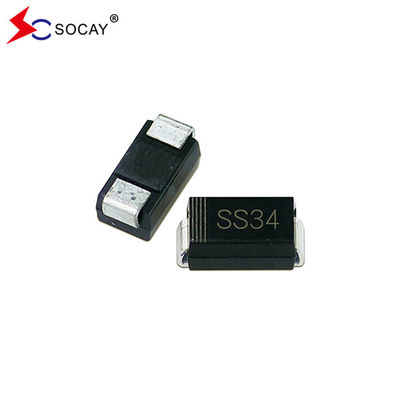

40VRRM SBD Dioda Schottky SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC

5000 sztuk
MOQ
negotiable
Cena £
40VRRM SBD Dioda Schottky SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Nazwa SBD: Dioda barierowa Schottky'ego
Pakiet SBD: DO-214AC(SMA)
SBD Max. SBD maks. VRRM VRRM: 40V
Dioda Max. VRMS: 28V
SBD Max. VDC: 40V
Maksymalny średni prąd prostowany do przodu: 3A
IFSM: 100A
VF: 0,55 V
Podkreślić:

DO-214AC Dioda Schottky'ego

,

Dioda Schottky SS34A

,

SS34A
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Guangdong, Chiny
Nazwa handlowa: SOCAY
Orzecznictwo: REACH,RoHS,ISO
Numer modelu: SS34A
Dokument: Broszura produktu w wersji PDF
Zapłata
Czas dostawy: 5-8 dni roboczych
opis produktu

40VRRM SBD Dioda Schottky SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC



SBD Dioda Schottky'egoDATA SHEET:SS32A~SS320A ((SMA)_v2205.1.pdf





40VRRM Dioda Schottky SS34A

  • Obrączka zabezpieczająca do ochrony przed nad napięciem
  • Bardzo małe straty przewodzenia
  • Niezwykle szybkie przełączanie
  • Spadek napięcia jest miły.
  • Do zastosowań montowanych na powierzchni
  • Wylotowanie 260 °C, 40 s

  • Komponent zgodny z RoHS 2002/95/WE i WEEE 2002/96/WE



40VRRM Dioda Schottky SS34A Dane mechaniczne:

  • Schottky Diode SS34A Obudowa: JEDEC SMA formowany tworzywo sztuczne
  • SS34A Terminals: Lutowane, lutowalne zgodnie z J-STD-002B i JESD22-B102D

  • Polaryzacja diody Schottky'ego: pasma kolorowa oznacza koniec katody

  • Pozycja montażuKażda

  • Waga: 0,07 g



Dioda Schottky SS34A Główne cechy i właściwości:

Dioda Schottky IF (((AV)

3.0A
Dioda Schottky VRRM

20 V do 200 V
SS34A IFSM

100A
Dioda Schottky VF

00,45 V, 0,55 V, 0,70 V, 0,85 V,0.95V
TJ max. 125°C









Dioda Schottky SS34A Max. Wskaźniki i właściwości termiczne:

Wartości w temperaturze otoczenia 25°C, chyba że określono inaczej.

Półfalowa jedna faza 60 Hz, obciążenie rezystywne lub indukcyjne, dla obciążenia pojemnościowego obniżenie prądu o 20%.
Parametry Symbol SS32A SS33A SS34A SS35A SS36A SS38A SS310A SS315A SS320A Jednostka

Maksymalny szczyt powtarzalny

napięcie odwrotne

 VRRM 20 30 40 50 60 80 100 150 200 V
Maksymalne napięcie RMS VRMS 14 21 28 35 42 56 70 105 140 V

Maksymalny prąd stały

napięcie blokujące

 VDC 20 30 40 50 60 80 100 150 200 V

Maksymalna średnia oczekiwana

prąd naprawny



 I(AV) 3.0 A

Szczytowy prąd napięcia do przodu

80,3 ms pojedyncza półfalna fala sinusów

nałożone na obciążenie znamionowe

(Metoda JEDEC)



IFSM

 100 A

Maksymalny natychmiastowy

napięcie do przodu na poziomie 3,0A

 VF 0.45 0.55 0.70 0.85 0.95 V

Maksymalny prąd stały

prąd odwrotny przy znamionowym napięciu blokującego prądu stałego

 TA=25°C IR 0.5 0.2 mA
  TA=100°C   20 10 2
Typowa pojemność połączenia1 CJ 500.0 300.0 pF
Typowa odporność termiczna2 RθJA 88.0 °C/W
Zakres temperatury łącznika roboczego TJ -65 do +125 -65 do +150 °C
Zakres temperatury przechowywania TSTG -65 do +150 °C

Uwaga: 1 Mierzone w częstotliwości 1 MHz i stosowane napięcie odwrotne 4,0 V prądu stałego.

2 Zamontowane na 0,2" x 0,2" (5,0 mm x 5,0 mm) powierzchniach miedzianych.









Dioda Schottky SS34A Wymiary:

40VRRM SBD Dioda Schottky SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC 0







Dioda Schottky SS34A:

  • Dioda Schottky SS34A jest przeznaczona do stosowania w ogólnych zastosowaniach elektronicznych.
  • Diodę Schottky SS34A należy wykonywać mniej niż określone normy; w przypadku przekroczenia może to spowodować trwałe uszkodzenie.
  • Absolutne maksymalne wartości obrotowe diody Schottky SS34A są wartościami nominalnymi i nie mogą być przekroczone podczas pracy.





40VRRM SBD Dioda Schottky SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC 1
