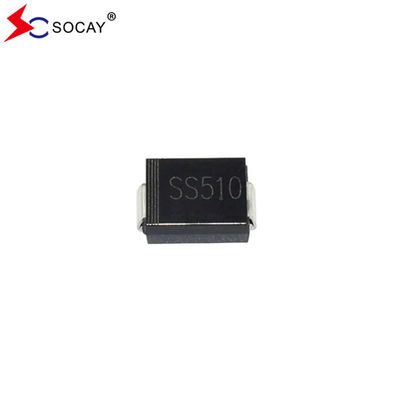

VRRM 40V SS54B SS510B 100VRRM Schottky Barrier Rectifiers 0,55V Napęd naprzód

3000szt
MOQ
negotiable
Cena £
VRRM 40V SS54B SS510B 100VRRM Schottky Barrier Rectifiers 0,55V Napęd naprzód
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Nazwa prostownika: Prostowniki barierowe Schottky’ego
Pakiet wyrobów naprawczych: DO-214AA/SMB
Rectifiers Max. Prostowniki Maks. VRRM VRRM: 40V
Maksymalna wartość VRMS: 28V
Component Max. Składnik Maks. VDC VDC: 40V
Max. Maks. VF at 5A VF przy 5A: 0,55 V
Podczerwień przy 25℃: 1,0 mA
IR w temperaturze 100°C: 50MA
Podkreślić:

SS54B

,

SS54B Sprostowarki bariery Schottky
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Guangdong, Chiny
Nazwa handlowa: SOCAY
Orzecznictwo: REACH,RoHS,ISO
Numer modelu: SS54B
Dokument: Broszura produktu w wersji PDF
Zapłata
Czas dostawy: 5-8 dni roboczych
opis produktu

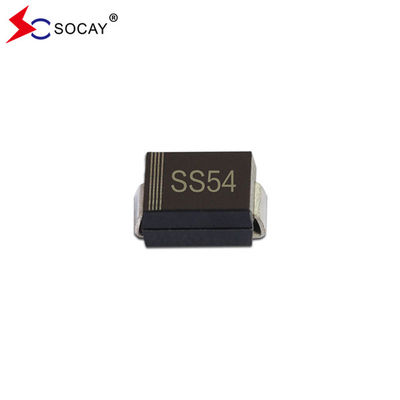

VRRM 40V SS54B Schottky Barrier Rectifiers 0,55V Wsteczne napięcie Dioda Schottky



Wykorzystanie urządzeń do naprawy bariery Schottky/SS52B~SS520B (SMB) /v2205.1.pdf





VRRM 40V SS54B Schottky Charakterystyka:

  • Połączenie metalowo-krzemowe, przewodnictwo większościowe nośnika
  • Do zastosowań montowanych na powierzchni
  • Niska utrata mocy, wysoka wydajność
  • Wysoka zdolność prądu napędowego
  • SS54B jest przeznaczony do stosowania w zastosowaniach niskiego napięcia, falowników wysokiej częstotliwości, wolnego koła i ochrony polarności



VRRM 40V SS54B Dane mechaniczne Schottky'ego są następujące:

  • Sprawa SS54B: SMB
  • W przypadku urządzeń o charakterze komórkowym lub komórkowym:

  • Waga: 0,1 g / 0,0034 uncji





Charakterystyka elektryczna i termiczna korektorów bariery Schottky SS52B:

Parametry Symbol SS52B SS54B SS56B SS58B SS510B SS512B SS515B SS520B Jednostka
Maksymalna wartość VRRM VRRM 20 40 60 80 100 120 150 200 V
Wykorzystanie urządzeń do naprawy bariery Schottky Max. VRMS 14 28 42 56 70 84 105 140 V
Maksymalne napięcie blokujące prądu stałego VDC 20 40 60 80 100 120 150 200 V
Maksymalny średni prąd naprzód Wymagania 5.0 A

Szczyt prądu prądu przedniego,80,3 ms

Pojedyncza pół fala sinusów nałożona

na obciążeniu znamionowym (metoda JEDEC)



 IFSM 100 A
Schottky Barrier Rectifiers Max VF przy 5 A VF 0.55 0.70 0.85 V

Maksymalny IR przy znamionowym napięciu odwrotnym prądu stałego

 Ta=25°C IR

1.0

50

0.3

25

 mA
  Ta=100°C
Typ. Pojemność skrzyżowania ((1) Cj 500 300 pF
Typ. Odporność termiczna (2) RθJA 50 °C/W
Zakres temperatury w punkcie łączenia TJ -55 do +150 °C
Zakres temperatury przechowywania TSTG -55 do +150 °C

Uwaga:1.Mierzone w częstotliwości 1MHz i zastosowane napięcie odwrotne 4 V DC.

2P.C.B. zamontowane z 2,0 "x 2,0" (5 x 5 cm) miedzianą podkładką.











Wykorzystuje się następujące czynniki:

Rys. 1. SS52B Krzywa obniżania prądu naprzód:

VRRM 40V SS54B SS510B 100VRRM Schottky Barrier Rectifiers 0,55V Napęd naprzód 0



Rys. 2 SS52B TypoweOdwrót Charakterystykas:

VRRM 40V SS54B SS510B 100VRRM Schottky Barrier Rectifiers 0,55V Napęd naprzód 1





Zmiary opakowania Schottky Barrier Rectifiers SS52B

Opakowanie mocowane na powierzchni z tworzyw sztucznych; 2 przewody

VRRM 40V SS54B SS510B 100VRRM Schottky Barrier Rectifiers 0,55V Napęd naprzód 2

Symbol mm mil
  Min. Max. Min. Max.
A 2.13 2.46 84 97
E 4.06 4.70 160 185
D 3.3 3.94 130 155
E1 5.08 5.59 200 220
A1 0.05 0.20 2.0 7.9
L 0.8 1.5 32 59
C 0.152 0.305 6 12
b 1.9 2.2 75 87





Informacje o opakowaniu:

Numer części Zestaw składników Ilość
SS52B~SS520B MŚP 3000 sztuk









VRRM 40V SS54B SS510B 100VRRM Schottky Barrier Rectifiers 0,55V Napęd naprzód 3

Etykietka:

Surface Mount Schottky Barrier Rectifiers

SBD104D1

SMB Package Schottky Barrier Diode
