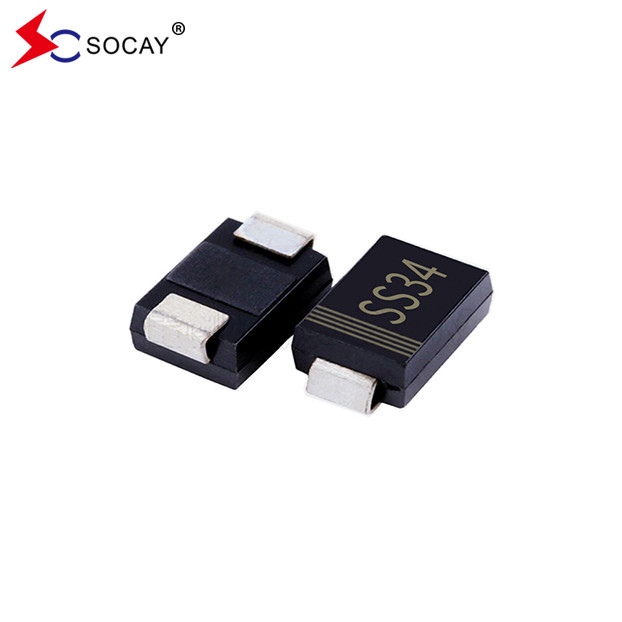

SS34C Dioda barierowa Schottky 40VRRM 20VRRM SMC Pakiet Sprostowania barierowe Schottky

3000szt
MOQ
negotiable
Cena £
SS34C Dioda barierowa Schottky 40VRRM 20VRRM SMC Pakiet Sprostowania barierowe Schottky
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
nazwisko: Dioda barierowa Schottky'ego
Pakiet wyrobów naprawczych: DO-214AAB/SMC
Max. Maks. VRRM VRRM: 40V
Max. Maks. VRMS VRMS: 28V
Produkty maks. VDC: 40V
Max. Maks. VF at 3A VF przy 3A: 0,5 V
RθJL: 15 ℃/W
RθJA: 110°C/W
Podkreślić:

SS34C

,

SS34C Dioda barierowa Schottky'ego

,

SMC Package Schottky Barrier Rectifiers
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Guangdong, Chiny
Nazwa handlowa: SOCAY
Orzecznictwo: REACH,RoHS,ISO
Numer modelu: SS34C
Dokument: Broszura produktu w wersji PDF
Zapłata
Czas dostawy: 5-8 dni roboczych
opis produktu

SS34C Dioda barierowa Schottky 40VRRM 20VRRM SMC Pakiet Sprostowania barierowe Schottky



SS34C Diodę barierową Schottky'ego ŁATEK DATYCZNY:/SS32C_SS320C(SMC) /v2311.1.pdf





SS34C Dioda barierowa Schottky Charakterystyka:

  • SS34C Schottky Barrier Diode Pakiet z tworzywa sztucznego ma klasyfikację zapalności laboratoryjnej Underwriters 94V-0.
  • Do zastosowań pakietów SMC w celu optymalizacji przestrzeni na płycie.
  • Ten składnik ma niską stratę mocy, wysoką wydajność.
  • SS34C ma wysoką zdolność przepływową.
  • Bez ołowiu zgodnie z unijnymi przepisami RoHS 2.0.

  • Zielony związek formowania zgodnie z normą IEC 61249.



Poniżej przedstawiono dane mechaniczne SS34C Schottky Barrier Diode:



  • Pozycja SS34C: JEDEC DO-214AB lub SMC odlewany tworzywo sztuczne.
  • Wykorzystanie urządzeń do pomiarów węglowodorów (z wyłączeniem urządzeń do pomiaru węglowodorów)

  • Waga: 0,0082 uncji, 0,2325 gramów.

  • Polarność produktu: pasma kolorowa oznacza koniec katody.
  • Standardowe opakowanie: taśma 16 mm (EIA-481).





Maximum Oceny ratingowea takżeEwłaściwości elektryczne diody barierowej SS34C Schottky:

Wartości nominalne w temperaturze otoczenia 25°C, chyba że określono inaczej.
Parametry Symbol SS32C SS33C SS34C SS35C SS36C SS38C SS310C SS315C SS320C Jednostka
Maksymalny napięcie odwrotne bieżące diody VRRM 20 30 40 50 60 80 100 150 200 V
Maksymalne napięcie RMS diody VRMS 14 21 28 35 42 56 70 105 140 V
Maksymalne napięcie blokujące prądu stałego diody VDC 20 30 40 50 60 80 100 150 200 V
Maksymalny średni prąd naprzód diody Wymagania 3 A
Szczyt prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prątu prątu prątu prątu prątu prątu prątu prątu prątu prątu prątu prątu prątu IFSM 100 A
Maksymalne napięcie naprzód 3A (uwaga 1) VF 0.5 0.74 0.8 0.9 V
Maksymalny odwrotny prąd prądu stałego przy znamionowym napięciu blokującego prądu stałego TJ=25°C IR 0.2 0.05 mA
  TJ=100°C   20 2 1
Typowa odporność termiczna diody (Uwaga 2) RθJL 15 °C/W
  (Uwaga 3) RθJA 110
Zakres temperatury w punkcie łączenia TJ -55 do +125 -55 do +150 -65 do +175 °C
Zakres temperatury przechowywania diody TSTG -55 do +150 -65 do +175 °C

Uwaga:1. Badanie pulsu z PW = 300 μs, 1% cyklu pracy.

2. zamontowany na płytce FR4, jednostronnej miedzi, o powierzchni 100 cm2 miedzianego podkładu.

3/Zmontowany na płytce FR4, jednostronny miedź, mini podkładka.









SS34C Dioda barierowa Schottky'ego i krzywe właściwości:

Rys. 1 Typowe charakterystyki przodu:

SS34C Dioda barierowa Schottky 40VRRM 20VRRM SMC Pakiet Sprostowania barierowe Schottky 0



Rys. 2. krzywa obniżania temperatury pracy:

SS34C Dioda barierowa Schottky 40VRRM 20VRRM SMC Pakiet Sprostowania barierowe Schottky 1





SS34C Dioda barierowa Schottky'ego SMC/DO-214AB Opis pakietu (Jednostka:calowiec ((mm)):

SS34C Dioda barierowa Schottky 40VRRM 20VRRM SMC Pakiet Sprostowania barierowe Schottky 2



Informacje o opakowaniu:

Numer części Zestaw składników Ilość Opcja opakowania
SS32C SS34C Wymagania w zakresie bezpieczeństwa 3000 sztuk na 13" plastikowej rolce
    800 sztuk na 7" plastikowej rolce










SS34C Dioda barierowa Schottky 40VRRM 20VRRM SMC Pakiet Sprostowania barierowe Schottky 3
