Dom /Produkty/Dioda barierowa Schottky'ego/100VRRM Powierzchniowy diodę barierową Schottky SS810C 70VRMS

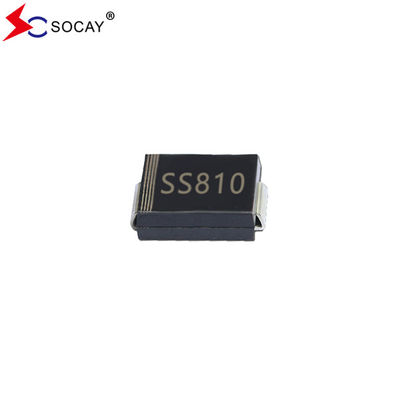

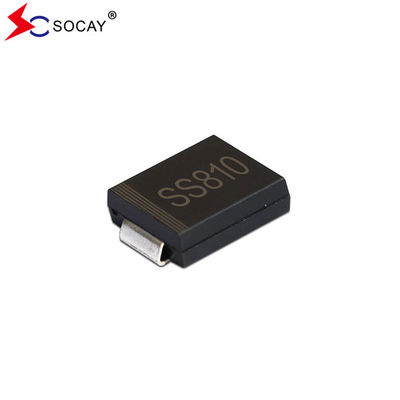

100VRRM Powierzchniowy diodę barierową Schottky SS810C 70VRMS

3000szt
MOQ
negotiable
Cena £
100VRRM Powierzchniowy diodę barierową Schottky SS810C 70VRMS
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Nazwa komponentu: Dioda barierowa Schottky'ego
Pakiet komponentów: DO-214AAB/SMC
Max. Maks. VRRM VRRM: 100 V
Component Max. Składnik Maks. VRMS VRMS: 70V
Produkty maks. VDC: 100 V
SS810C JEŻELI(AV): 8A
VF o 8A: 0,8 V
SS810C IR: 50μA
Podkreślić:

SS810C

,

Diodę barierową Schottky'ego

,

SS810C Dioda barierowa Schottky'ego
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Guangdong, Chiny
Nazwa handlowa: SOCAY
Orzecznictwo: REACH,RoHS,ISO
Numer modelu: SS810C
Dokument: Broszura produktu w wersji PDF
Zapłata
Czas dostawy: 5-8 dni roboczych
opis produktu

100VRRM Powierzchniowy diodę barierową Schottky SS810C 70VRMS



Diodę barierową Schottky'ego SS810C DATASHEET:SS810C ((SMC)_v94.1.pdf





Dioda barierowa Schottky SS810C charakterystyka:

  • Schottky Barrier Diode SS810C Plastikowy opakowanie UL94V-0.
  • Do zastosowań na powierzchni montuje się opakowanie w celu optymalizacji przestrzeni tablicy.
  • SS810C ma niską stratę mocy, wysoką wydajność.

  • SS810C Zielony związek do formowania zgodnie ze standardem IEC 61249.

  • Ten składnik ma wysoką zdolność napędową.
  • Bez ołowiu, diodę barierową Schottky jest zgodny z UE RoHS 2.0.



Wymagania w zakresie bezpieczeństwa

  • Schottky Barrier Diode SS810C Case: JEDEC DO-214AB formowany tworzywo sztuczne.
  • Jego końcówki: Lutowane, lutowalne zgodnie z MIL-STD-750, metoda 2026.
  • Dioda barierowa Schottky SS810C Polarność: pas kolorów oznacza koniec katody.
  • Standardowe opakowanie: taśma 16 mm (EIA-481).

  • Dioda barierowa Schottky SS810C, waga: 0,0082 uncji, 0,2325 gramów.





Mocena ratingui Właściwości elektryczne diody barierowej Schottky SS810C:

SS810C Wartości w temperaturze otoczenia 25°C, chyba że określono inaczej.
Parametr SS810C Symbol SS810C Jednostka SS810C
Diodę barierową Schottky'ego Max. VRRM 100 V
Diodę barierową Schottky'ego Maksymalne napięcie RMS VRMS 70 V
Dioda barierowa Schottky Max. VDC VDC 100 V
Diodę barierową Schottky'ego Maksymalny średni prąd do przodu Wymagania 8 A
Szczyt prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prątu prątu prątu prątu prątu prątu prątu prątu prątu prątu prątu prątu prątu IFSM 150 A
SS810C Maksymalne napięcie do przodu 8A VF 0.8 V
Maksymalny odwrotny prąd prądu stałego przy znamionowym napięciu blokującego prądu stałego IR 50 μA
Typowa odporność termiczna diody barierowej Schottky'ego (Uwaga 1) RθJL 15 °C/W
  (Uwaga 2) RθJA 110
SS810C Zakres temperatur połączenia roboczego i przechowywania TJ, TSTG -55 do +150 °C

Uwaga: 1. Zmontowany na płytce PCB FR4, jednostronnej miedzi, o powierzchni 100 cm2 miedzianej podkładki.

2/Zmontowany na płytce FR4, jednostronny miedź, mini podkładka.









Wymagania w odniesieniu do zastosowania diody barierowej Schottky SS810C

Rys. 1. krzywa obniżania temperatury pracy diody barierowej Schottky SS810C:

100VRRM Powierzchniowy diodę barierową Schottky SS810C 70VRMS 0



Rys. 2 - Typowe charakterystyki przejściowe

100VRRM Powierzchniowy diodę barierową Schottky SS810C 70VRMS 1





Dioda barierowa Schottky SS810C SMC/DO-214AB Opis pakietu (Jednostka:calowiec ((mm)):

100VRRM Powierzchniowy diodę barierową Schottky SS810C 70VRMS 2



Informacje o opakowaniu:

Numer części Zestaw składników Ilość Opcja opakowania
SS810C Wymagania w zakresie bezpieczeństwa 3000 sztuk na 13" plastikowej rolce
    800 sztuk na 7" plastikowej rolce





100VRRM Powierzchniowy diodę barierową Schottky SS810C 70VRMS 3

Etykietka:

Surface Mount Schottky Barrier Rectifiers

SBD104D1

SMB Package Schottky Barrier Diode
