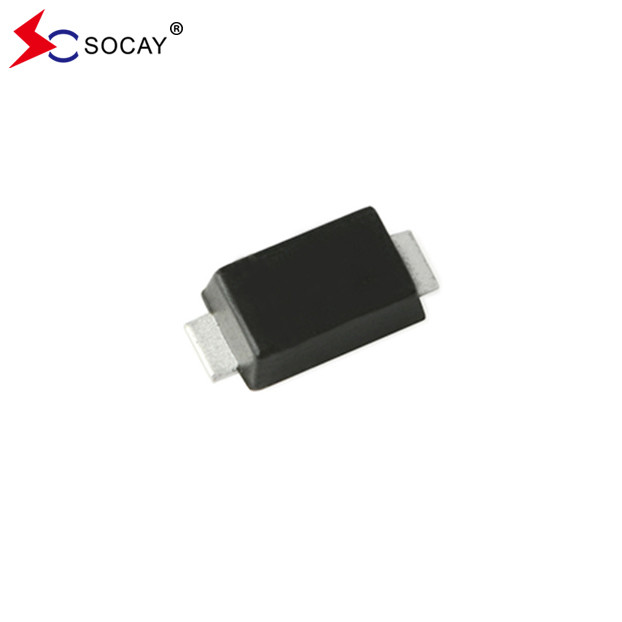

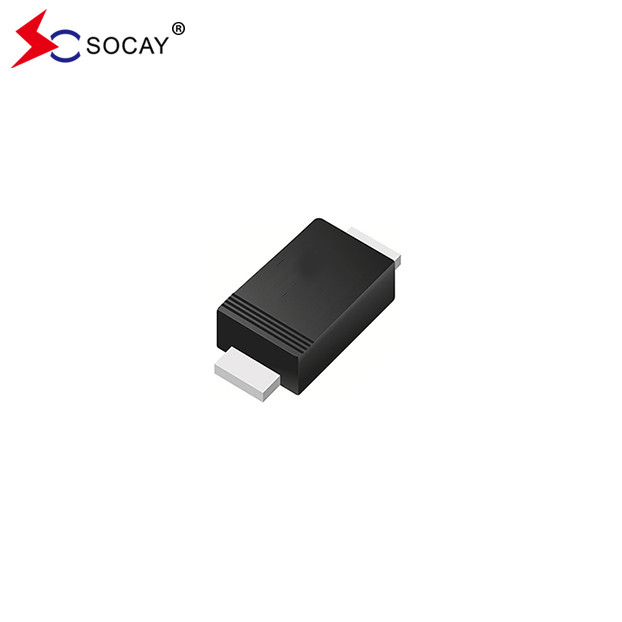

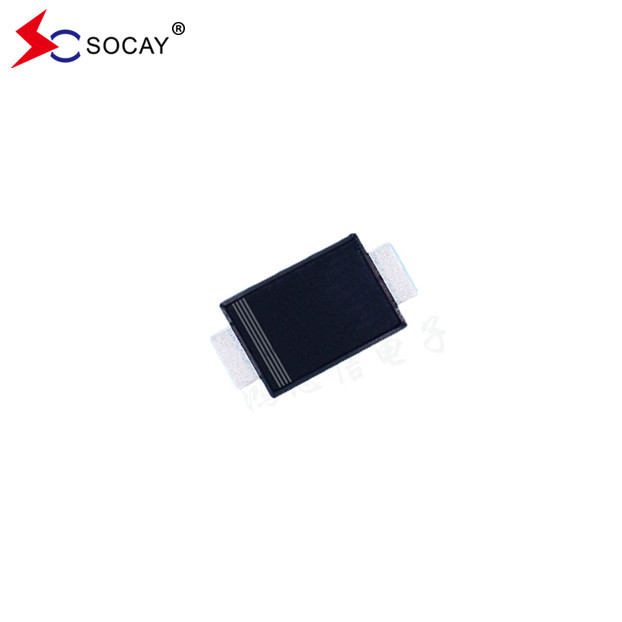

Dom /Produkty/Dioda barierowa Schottky'ego/SOD-123FL Pakiet Schottky Barrier Rectifiers SBD102D1~SBD120D1 20 Do 200VRRM SBD104D1

SOD-123FL Pakiet Schottky Barrier Rectifiers SBD102D1~SBD120D1 20 Do 200VRRM SBD104D1

3000szt
MOQ
negotiable
Cena £
SOD-123FL Pakiet Schottky Barrier Rectifiers SBD102D1~SBD120D1 20 Do 200VRRM SBD104D1
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Nazwa SBD104D1: Prostowniki barierowe Schottky’ego
Pakiet SBD104D1: DO-214AAB/SMC
SBD104D1 Max. SBD104D1 Maks. VRRM VRRM: 40V
Maksymalne napięcie skuteczne: 28V
Maksymalne napięcie stałe: 40V
Średni prąd wyprostowany: 1A
JEŻELI (RMS): 2A
cj: 155 pF
Podkreślić:

SBD104D1

,

SBD104D1 Sprostowania bariery Schottky'ego
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Guangdong, Chiny
Nazwa handlowa: SOCAY
Orzecznictwo: REACH,RoHS,ISO
Numer modelu: SBD104D1
Dokument: Broszura produktu w wersji PDF
Zapłata
Czas dostawy: 5-8 dni roboczych
opis produktu

SOD-123FL Pakiet Schottky Barrier Rectifiers SBD102D1~SBD120D1 20 do 200VRRM SBD104D1



Wykorzystanie urządzeń o charakterze kompresowymSBD102D1~SBD120D1 ((SOD-123FL)_v2109.1.pdf





Cechy korygujących barierę Schottky SBD104D1:

  • Szybka prędkość przełączania
  • Opakowanie do montażu powierzchniowego idealnie nadające się do automatycznego wstawiania
  • Schottky Barrier Rectifiers SBD104D1 ma niskie straty mocy, wysoką wydajność
  • SBD104D1 Bez ołowiu zgodny z unijnymi przepisami RoHS 2.0

  • Produkt SBD104D1 to zielony związek formowany zgodnie ze standardem IEC 61249



Dane mechaniczne korygujących bariery Schottky SBD104D1:



  • W przypadku: SOD-123FL, tworzywa sztuczne
  • Wymagania w odniesieniu do urządzeń, które są włączone do urządzeń, które są włączone do urządzeń, które są włączone do urządzeń, które są włączone do urządzeń, które są włączone do urządzeń, które są włączone do urządzeń

  • Jego biegunowość: kolor pasma oznacza koniec katody

  • SBD104D1 ma Apporx.





Wykorzystuje się w tym celu urządzenia, które są zgodne z wymogami niniejszego regulaminu.A=25°C, chyba że zaznaczono inaczej):

Parametry SBD104D1 Symbol SBD102D1 SBD103D1 SBD104D1 SBD106D1 SBD110D1 SBD115D1 SBD120D1 Jednostka

SBD104D1 Maksymalna VRRM

 VRRM 20 30 40 60 100 150 200 V
Maksymalny VRMS VRMS 14 21 28 42 70 105 140 V
Maksymalny VDC VDC 20 30 40 60 100 150 200 V
Średni prąd naprawny IF ((AV)) Wymagania 1 A
SBD104D1 RMS prądu naprzód, D=0.5 IF ((RMS) 2 A
SBD104D1 Niepowtarzalny prąd prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu IFSM 40 30 A
Maksymalna VF przy IF=1A VF 0.55 0.7 0.8 0.85 V
SBD104D1 Prąd odwrotnego wycieku w VRRM IR 30 μA

SBD104D1 Typowa temperatura

Odporność

 (Uwaga 1) RθJC 32 °C/W
  (Uwaga 2) RθJA 200
Typowa wartość CJ przy VR=0V CJ 155 125 100 85 pF
SBD104D1 Zakres temperatury w punkcie pracy i temperatury przechowywania TJ, TSTG -55 do +150 °C

Uwaga:1.Zmontowany na płytce FR4 z jednostronnej miedzi, o powierzchni 100 cm2 miedzianej.

2.Zmontowany na FR4 PCB, jednostronny miedziany, mini pad.









Wymagania w zakresie bezpieczeństwa i bezpieczeństwa w odniesieniu do pojazdów silnikowych

SOD-123FL Pakiet Schottky Barrier Rectifiers SBD102D1~SBD120D1 20 Do 200VRRM SBD104D1 0







Informacje o opakowaniu:

Numer części Zestaw składników Ilość Opcja opakowania
SBD102D1~SBD120D1 SOD-123FL 3000 sztuk na 7" plastikowej rolce









SOD-123FL Pakiet Schottky Barrier Rectifiers SBD102D1~SBD120D1 20 Do 200VRRM SBD104D1 1

Wymagania
Etykietka:

Surface Mount Schottky Barrier Rectifiers

SBD104D1

SMB Package Schottky Barrier Diode
