Name: Komponenty zabezpieczające obwody powierzchniowe Diody TVS SM8S30AG Kwalifikowane AEC-Q101
Brand: SOCAY
SKU: SM8S30AG
Rating: 4.8 (193 reviews)

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Nazwa produktu: Diody TVS

Rodzaj opakowania: DO-218AB

VR: 30V

Ir @ Vr @ 25 ℃: 5μA

Ir @ Vr @ 175 ℃: 150μA

Vbr@It (min.): 33.3V

Vbr@It (maks.): 36,8 V

TO: 5mA

Vc@Ipp: 48.4V

Ipp: 136A

Temperatura przechowywania: -55°C do +175°C

Podkreślić:

Komponenty zabezpieczające obwody AEC-Q101

Komponenty zabezpieczające obwody TVS

Podstawowe informacje

Miejsce pochodzenia: Shenzhen, Guangdong, Chiny

Nazwa handlowa: SOCAY

Orzecznictwo: UL,REACH,RoHS,ISO

Numer modelu: SM8S30AG

Dokument: Broszura produktu w wersji PDF

Zapłata

Czas dostawy: 5-8 dni roboczych

Galeria

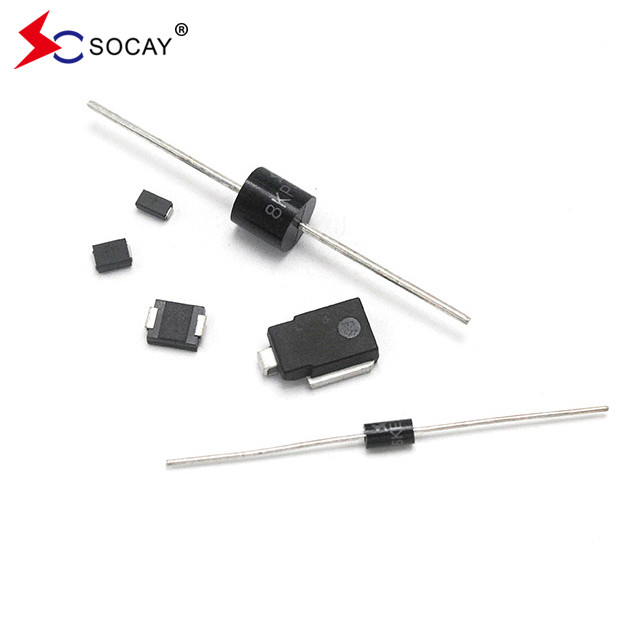

Komponenty zabezpieczające obwody powierzchniowe Diody TVS SM8S30AG Kwalifikowane AEC-Q101

opis produktu

SOCAY TVS Diody SM8S30AG Spełniają kryteria AEC-Q101 Kwalifikowane, TVS na powierzchni

DATA SHEET:SM8SXXG Series_v2309.1.pdf

Opis:
Seria SM8S jest specjalnie zaprojektowana do ochrony czułych urządzeń elektronicznych przed przejściowymi napięciami wywołanymi błyskawicami i innymi przejściowymi zdarzeniami napięciowymi.

Numer części		Szczyt pracy Odwrót napięcie V_RWM (V)	Podział napięcie V_BR (V)		Prąd badawczy Ja..._T (mA)	Maksymalne odwrotne wycieki Ja..._R @V_RWM (μA)	Maksymalny Ja..._R@V_RWMT_J= 175°C (μA)	Maksymalny odwrótWzrostAktualność Ja..._PP(A)①	Maksymalne napięcie zacisku V_C @Ja..._PP (V)
Uniwersytet	Bi		Mw.	Moś.
SM8S30AG	SM8S30CAG	30.0	33.3	36.8	5.0	10	150	136	48.4
SM8S33AG	SM8S33CAG	33.0	36.7	40.6	5.0	10	150	124	53.3
SM8S36AG	SM8S36CAG	36.0	40.0	44.2	5.0	10	150	114	58.1
SM8S40AG	SM8S40CAG	40.0	44.4	49.1	5.0	10	150	102	64.5
SM8S43AG	SM8S43CAG	43.0	47.8	52.8	5.0	10	150	95.1	69.4
SM8S45AG	SM8S45CAG	45.0	50.0	55.3	5.0	10	150	90.8	72.7
SM8S48AG	SM8S48CAG	48.0	53.3	58.9	5.0	10	150	85.3	77.4
SM8S51AG	SM8S51CAG	51.0	56.7	62.7	5.0	10	150	80.1	82.4
SM8S54AG	SM8S54CAG	54.0	60.0	66.3	5.0	10	150	75.8	87.1
SM8S58AG	SM8S58CAG	58.0	64.4	71.2	5.0	10	150	70.5	93.6
SM8S60AG	SM8S60CAG	60.0	66.7	73.7	5.0	10	150	68.2	96.8
SM8S64AG	SM8S64CAG	64.0	71.1	78.6	5.0	10	150	64.1	103.0
SM8S70AG	SM8S70CAG	70.0	77.8	86.0	5.0	10	150	58.4	113.0
SM8S75AG	SM8S75CAG	75.0	83.3	92.1	5.0	10	150	54.5	121.0
SM8S78AG	SM8S78CAG	78.0	86.7	95.8	5.0	10	150	52.4	126.0
SM8S85AG	SM8S85CAG	85.0	94.4	104.0	5.0	10	150	48.2	137.0
*Uwaga:* 1.Formularz fali prądu napięcia jest definiowany w formie fali 10/1000μS. 2.Dla wszystkich typów maksymalnie V_F= 1,8 V w I_F= 100 A zmierzonych na 8,3 ms pojedynczej półfale sinus lub równoważnej fali kwadratowej, cykl pracy = 4 impulsy na Maksymalnie minutę.

Komponenty zabezpieczające obwody powierzchniowe Diody TVS SM8S30AG Kwalifikowane AEC-Q101 0

Charakterystyka:
Optymalizowany szklany pasywny chip.
T_J= 175°C, odpowiedni do wysokiej niezawodności i wymogów motoryzacyjnych.
Wyposażenie w maksymalną moc impulsową 6600W z falą fal 10/1000μs, częstotliwość powtarzania się (cyklu pracy): 0,01%.
Wymagania w odniesieniu do próby odładowania obciążenia zgodnie z normą ISO 7637-2 5a/5b i ISO 16750 (zróżnicowane w zależności od warunków badania).
Spełnienie kryteriów AEC-Q101.
Niski prąd.
Niski spadek napięcia.
Doskonała zdolność zaciskania.
Bardzo szybki czas reakcji.
RoHS zgodny.
Zastosowanie:
Ochrona samochodowa.
