Dom /Produkty/Elementy ochrony obwodów/36V SM8S36AG Komponenty zabezpieczające obwody TVS Dioda Jednoręczna powierzchnia

36V SM8S36AG Komponenty zabezpieczające obwody TVS Dioda Jednoręczna powierzchnia

500szt
MOQ
negotiable
Cena £
36V SM8S36AG Komponenty zabezpieczające obwody TVS Dioda Jednoręczna powierzchnia
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Pakiet SM8S36AG: DO-218AB
SM8S36AG wersja: 36 V
Ir @ Vr @ 25 ℃: 5μA
SM8S36AG Ir@Vr @175℃: 150μA
Vbr@It (min.): 40,0 V
SM8S36AG Vbr@It (maks.): 44.2V
SM8S36AG To: 5mA
SM8S36AG Vc@Ipp: 58,1 V
SM8S36AG Ipp: 114A
Podkreślić:

Komponenty zabezpieczające obwody 36V

,

Jednostronne elementy zabezpieczające obwody

,

36V TVS Dioda jednokierunkowa
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Guangdong, Chiny
Nazwa handlowa: SOCAY
Orzecznictwo: UL,REACH,RoHS,ISO
Numer modelu: SM8S36AG
Dokument: Broszura produktu w wersji PDF
Zapłata
Czas dostawy: 5-8 dni roboczych
opis produktu

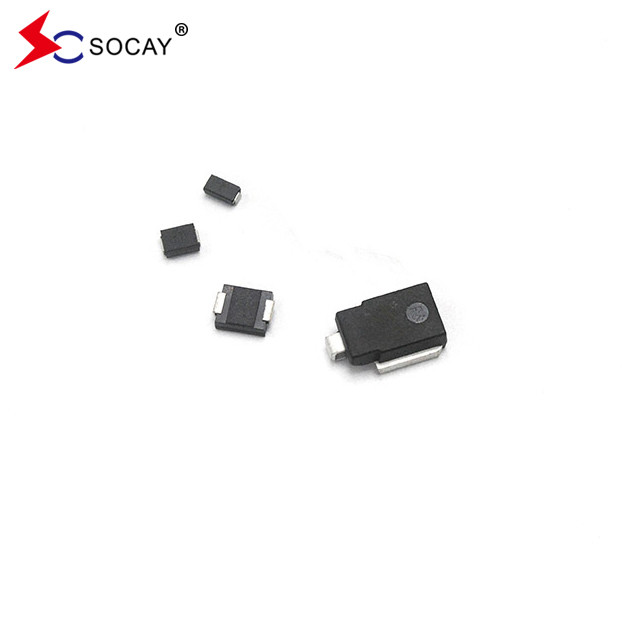

SOCAY 36V jednokierunkowe diody TVS SM8S36AG, tłumiące przejściowe napięcie na powierzchni



DATA SHEET:SM8SXXG Series_v2309.1.pdf



36V SM8S36AG Komponenty zabezpieczające obwody TVS Dioda Jednoręczna powierzchnia 0

Opis:

Seria SM8S jest specjalnie zaprojektowana do ochrony czułych urządzeń elektronicznych przed przejściowymi napięciami wywołanymi błyskawicami i innymi przejściowymi zdarzeniami napięciowymi.

Numer części

Szczyt pracy

Odwrót

napięcie VRWM

(V)

Podział

napięcie

VBR (V)

Prąd badawczy

Ja...T

(mA)

Maksymalne odwrotne wycieki Ja...R @VRWM

(μA)

Maksymalny

Ja...R@VRWMTJ= 175°C

(μA)

Maksymalny odwrótWzrostAktualność

Ja...PP(A)①

Maksymalne napięcie zacisku

VC @Ja...PP

(V)
Uniwersytet Bi   Mw. Moś.
SM8S10AG SM8S10CAG 10.0 11.1 12.3 5.0 15 250 388 17.0
SM8S11AG SM8S11CAG 11.0 12.2 13.5 5.0 10 150 363 18.2
SM8S12AG SM8S12CAG 12.0 13.3 14.7 5.0 10 150 332 19.9
SM8S13AG SM8S13CAG 13.0 14.4 15.9 5.0 10 150 307 21.5
SM8S14AG SM8S14CAG 14.0 15.6 17.2 5.0 10 150 284 23.2
SM8S15AG SM8S15CAG 15.0 16.7 18.5 5.0 10 150 270 24.4
SM8S16AG SM8S16CAG 16.0 17.8 19.7 5.0 10 150 254 26.0
SM8S17AG SM8S17CAG 17.0 18.9 20.9 5.0 10 150 239 27.6
SM8S18AG SM8S18CAG 18.0 20.0 22.1 5.0 10 150 226 29.2
SM8S20AG SM8S20CAG 20.0 22.2 24.5 5.0 10 150 204 32.4
SM8S22AG SM8S22CAG 22.0 24.4 26.9 5.0 10 150 186 35.5
SM8S24AG SM8S24CAG 24.0 26.7 29.5 5.0 10 150 170 38.9
SM8S26AG SM8S26CAG 26.0 28.9 31.9 5.0 10 150 157 42.1
SM8S28AG SM8S28CAG 28.0 31.1 34.4 5.0 10 150 145 45.4
SM8S30AG SM8S30CAG 30.0 33.3 36.8 5.0 10 150 136 48.4
SM8S33AG SM8S33CAG 33.0 36.7 40.6 5.0 10 150 124 53.3
SM8S36AG SM8S36CAG 36.0 40.0 44.2 5.0 10 150 114 58.1
SM8S40AG SM8S40CAG 40.0 44.4 49.1 5.0 10 150 102 64.5
SM8S43AG SM8S43CAG 43.0 47.8 52.8 5.0 10 150 95.1 69.4
SM8S45AG SM8S45CAG 45.0 50.0 55.3 5.0 10 150 90.8 72.7
SM8S48AG SM8S48CAG 48.0 53.3 58.9 5.0 10 150 85.3 77.4
SM8S51AG SM8S51CAG 51.0 56.7 62.7 5.0 10 150 80.1 82.4
SM8S54AG SM8S54CAG 54.0 60.0 66.3 5.0 10 150 75.8 87.1
SM8S58AG SM8S58CAG 58.0 64.4 71.2 5.0 10 150 70.5 93.6
SM8S60AG SM8S60CAG 60.0 66.7 73.7 5.0 10 150 68.2 96.8
SM8S64AG SM8S64CAG 64.0 71.1 78.6 5.0 10 150 64.1 103.0
SM8S70AG SM8S70CAG 70.0 77.8 86.0 5.0 10 150 58.4 113.0
SM8S75AG SM8S75CAG 75.0 83.3 92.1 5.0 10 150 54.5 121.0
SM8S78AG SM8S78CAG 78.0 86.7 95.8 5.0 10 150 52.4 126.0
SM8S85AG SM8S85CAG 85.0 94.4 104.0 5.0 10 150 48.2 137.0

Uwaga:

1.Formularz fali prądu napięcia jest definiowany w formie fali 10/1000μS.

2.Dla wszystkich typów maksymalnie VF= 1,8 V w IF= 100 A zmierzonych na 8,3 ms pojedynczej półfale sinus lub równoważnej fali kwadratowej, cykl pracy = 4 impulsy na

Maksymalnie minutę.



Charakterystyka:

Optymalizowany szklany pasywny chip.

TJ= 175°C, odpowiedni do wysokiej niezawodności i wymogów motoryzacyjnych.

Wyposażenie w maksymalną moc impulsową 6600W z falą fal 10/1000μs, częstotliwość powtarzania się (cyklu pracy): 0,01%.

Wymagania w odniesieniu do próby odładowania obciążenia zgodnie z normą ISO 7637-2 5a/5b i ISO 16750 (zróżnicowane w zależności od warunków badania).

Spełnienie kryteriów AEC-Q101.

Niski prąd.

Niski spadek napięcia.

Doskonała zdolność zaciskania.

Bardzo szybki czas reakcji.

RoHS zgodny.

36V SM8S36AG Komponenty zabezpieczające obwody TVS Dioda Jednoręczna powierzchnia 1



Zastosowanie:

Ochrona samochodowa.



36V SM8S36AG Komponenty zabezpieczające obwody TVS Dioda Jednoręczna powierzchnia 2





Etykietka:

Elektryczne elementy samochodowe

Dioda TVS dla pojazdów

Dioda tłumiąca napięcie przejściowe
