Dom /Produkty/Diody TVS/5V Nawierzchniowy Diody TVS SMAJ5.0A Jednokierunkowy tłumiący napięcie przejściowe

5V Nawierzchniowy Diody TVS SMAJ5.0A Jednokierunkowy tłumiący napięcie przejściowe

5000 sztuk
MOQ
negotiable
Cena £
5V Nawierzchniowy Diody TVS SMAJ5.0A Jednokierunkowy tłumiący napięcie przejściowe
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Nazwa produktu: Diody TVS
Rodzaj opakowania: DO-214AC/SMA
Vrwm: 5,0 V
Vbr@It (min.): 6.40V
Vbr@It (maks.): 7,00 V
TO: 10mA
Vc@Ipp: 9.2V
Ipp: 43,48A
Ir@Vrwm: 800µA
Zakres temperatur przechowywania: -55 do +150 ℃
Podkreślić:

Diody TVS 5V

,

Diody TVS na powierzchni

,

Jednokierunkowe tłumiące przejściowe napięcie
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Guangdong, Chiny
Nazwa handlowa: SOCAY
Orzecznictwo: UL,REACH,RoHS,ISO
Numer modelu: SMAJ5.0A
Dokument: Broszura produktu w wersji PDF
Zapłata
Czas dostawy: 5-8 dni roboczych
opis produktu

5V Diody TVS na powierzchni SMAJ5.0A, jednokierunkowy tłumiący napięcie przejściowe



DATA SHEET:SMAJ_v2207.1.pdf

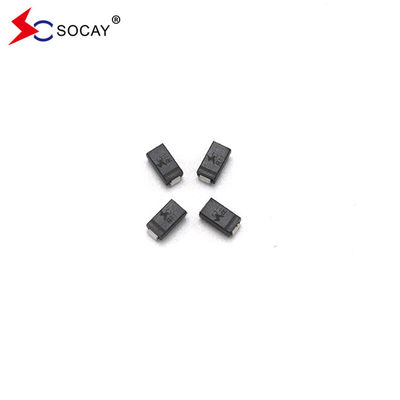

5V Nawierzchniowy Diody TVS SMAJ5.0A Jednokierunkowy tłumiący napięcie przejściowe 0





Opis:

Seria SMAJ jest specjalnie zaprojektowana do ochrony czułych urządzeń elektronicznych przed przejściowymi napięciami wywołanymi błyskawicami i innymi przejściowymi zdarzeniami napięciowymi.



Numer części Oznakowanie

Odwrót

Zatrzymanie

napięcie VRWM(V)

Podział

napięcieVBR (V)

@IT

Badanie

Aktualność

Ja...T (mA)

Maksymalny

Włączenie

napięcie VC @IPP(V)

Maksymalny

Szczyt

Puls

Aktualność Ja...PP(A)

Maksymalny

Odwrót

WyciekJa...R

@VRWM (μA)
Uniwersytet Bi Uni Bi   Min. Max.
SMAJ3.3A / A1 / 3.3 4.10 - Tak. 1 8.0 50.00 600
SMAJ5.0A SMAJ5.0CA AE My 5.0 6.40 7.00 10 9.2 43.48 800
SMAJ6.0A SMAJ6.0CA AG WG 6.0 6.67 7.37 10 10.3 38.83 800
SMAJ6.5A SMAJ6.5CA AK WK 6.5 7.22 7.98 10 11.2 35.71 500
SMAJ7.0A SMAJ7.0CA AM WM 7.0 7.78 8.60 10 12.0 33.33 200
SMAJ7.5A SMAJ7.5CA AP WP 7.5 8.33 9.21 1 12.9 31.01 100
SMAJ8.0A SMAJ8.0CA AR WR 8.0 8.89 9.83 1 13.6 29.41 50
SMAJ8.5A SMAJ8.5CA AT WT 8.5 9.44 10.40 1 14.4 27.78 10
SMAJ9.0A SMAJ9.0CA AV WV 9.0 10.00 11.10 1 15.4 25.97 5
SMAJ10A SMAJ10CA AX WX 10.0 11.10 12.30 1 17.0 23.53 5
SMAJ11A SMAJ11CA AZ WZ 11.0 12.20 13.50 1 18.2 21.98 5
SMAJ12A SMAJ12CA BE XE 12.0 13.30 14.70 1 19.9 20.10 5
SMAJ13A SMAJ13CA BG XG 13.0 14.40 15.90 1 21.5 18.60 5
SMAJ14A SMAJ14CA BK XK 14.0 15.60 17.20 1 23.2 17.24 5
SMAJ15A SMAJ15CA BM XM 15.0 16.70 18.50 1 24.4 16.39 5
SMAJ16A SMAJ16CA Ciśnienie krwi XP 16.0 17.80 19.70 1 26.0 15.38 5
SMAJ17A SMAJ17CA BR XR 17.0 18.90 20.90 1 27.6 14.49 5
SMAJ18A SMAJ18CA BT XT 18.0 20.00 22.10 1 29.2 13.70 5
SMAJ19A SMAJ19CA BB XB 19.0 21.10 23.30 1 30.8 13.00 5
SMAJ20A SMAJ20CA BV XV 20.0 22.20 24.50 1 32.4 12.35 5
SMAJ22A SMAJ22CA BX XX 22.0 24.40 26.90 1 35.5 11.27 5
SMAJ24A SMAJ24CA BZ XZ 24.0 26.70 29.50 1 38.9 10.28 5
SMAJ26A SMAJ26CA CE - Tak. 26.0 28.90 31.90 1 42.1 9.50 5
SMAJ28A SMAJ28CA CG YG 28.0 31.10 34.40 1 45.4 8.81 5
SMAJ30A SMAJ30CA CK YK 30.0 33.30 36.80 1 48.4 8.26 5
SMAJ33A SMAJ33CA CM YM 33.0 36.70 40.60 1 53.3 7.50 5
SMAJ36A SMAJ36CA CP YP 36.0 40.00 44.20 1 58.1 6.88 5
SMAJ40A SMAJ40CA CR YR 40.0 44.40 49.10 1 64.5 6.20 5
SMAJ43A SMAJ43CA CT YT 43.0 47.80 52.80 1 69.4 5.76 5
SMAJ45A SMAJ45CA CV YV 45.0 50.00 55.30 1 72.7 5.50 5
SMAJ48A SMAJ48CA CX YX 48.0 53.30 58.90 1 77.4 5.17 5
SMAJ51A SMAJ51CA CZ YZ 51.0 56.70 62.70 1 82.4 4.85 5
SMAJ54A SMAJ54CA RE ZE 54.0 60.00 66.30 1 87.1 4.59 5
SMAJ58A SMAJ58CA RG ZG 58.0 64.40 71.20 1 93.6 4.27 5
SMAJ60A SMAJ60CA RK ZK 60.0 66.70 73.70 1 96.8 4.13 5
SMAJ64A SMAJ64CA RM ZM 64.0 71.10 78.60 1 103.0 3.88 5
SMAJ70A SMAJ70CA RP ZP 70.0 77.80 86.00 1 113.0 3.54 5
SMAJ75A SMAJ75CA RR ZR 75.0 83.30 92.10 1 121.0 3.31 5
SMAJ78A SMAJ78CA NT1 węgiel ZT 78.0 86.70 95.80 1 126.0 3.17 5
SMAJ80A SMAJ80CA RB ZB 80.0 88.80 97.60 1 129.6 3.09 5
SMAJ85A SMAJ85CA RV ZV 85.0 94.40 104.00 1 137.0 2.92 5
SMAJ90A SMAJ90CA RX ZX 90.0 100.00 111.00 1 146.0 2.74 5
SMAJ100A SMAJ100CA RZ ZZ 100.0 111.00 123.00 1 162.0 2.47 5
SMAJ110A SMAJ110CA SE VE 110.0 122.00 135.00 1 177.0 2.26 5
SMAJ120A SMAJ120CA SG VG 120.0 133.00 147.00 1 193.0 2.07 5
SMAJ130A SMAJ130CA SK VK 130.0 144.00 159.00 1 209.0 1.91 5
SMAJ140A SMAJ140CA SB VB 140.0 155.00 171.00 1 226.8 1.76 5
SMAJ150A SMAJ150CA SM VM 150.0 167.00 185.00 1 243.0 1.65 5
SMAJ160A SMAJ160CA SP Wiceprezes 160.0 178.00 197.00 1 259.0 1.54 5
SMAJ170A SMAJ170CA SR VR 170.0 189.00 209.00 1 275.0 1.45 5
SMAJ180A SMAJ180CA ST VT 180.0 201.00 220.00 1 291.6 1.37 5
SMAJ190A SMAJ190CA SV VV 190.0 211.00 232.00 1 307.8 1.30 5
SMAJ200A SMAJ200CA SW VW 200.0 224.00 247.00 1 324.0 1.23 5
SMAJ220A SMAJ220CA SX VX 220.0 246.00 272.00 1 356.0 1.12 5
SMAJ250A SMAJ250CA SZ WZ 250.0 279.00 309.00 1 405.0 0.99 5
SMAJ300A SMAJ300CA DE On 300.0 335.00 371.00 1 486.0 0.82 5
SMAJ350A SMAJ350CA Dyrekcja Generalna HG 350.0 391.00 432.00 1 567.0 0.71 5
SMAJ400A SMAJ400CA DK HK 400.0 447.00 494.00 1 648.0 0.62 5
SMAJ440A SMAJ440CA DM HM. 440.0 492.00 543.00 1 713.0 0.56 5

 Uwaga:

1.1.Powstanie "A" oznacza urządzenie o tolerancji 5%.

2.2 Dodać po numerze części przyrządów dwukierunkowych przyrządów "CA".

3.3 Do urządzeń dwukierunkowych o VRo napięciu 10 V lub mniejszym,RLimit jest podwójny.

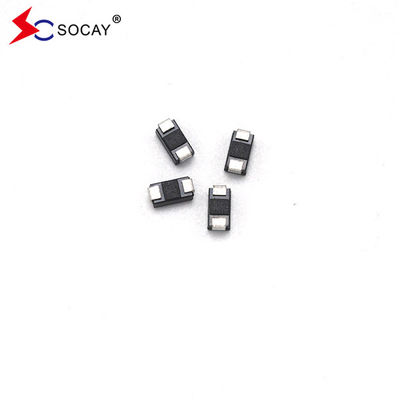

5V Nawierzchniowy Diody TVS SMAJ5.0A Jednokierunkowy tłumiący napięcie przejściowe 1





Parametry Symbol Wartość Jednostka
Rozpraszanie mocy impulsu szczytowego z falą 10/1000μs (rys.1) (Uwaga 1), (Uwaga 2) PPPM 400 Watty
Prąd impulsowy szczytowy o formie fali 10/1000 μs. (Uwaga 1, rys. 3) Ja...PP Zobacz następną tabelę Ampery
Rozpraszanie energii na bezkresnym zlewie cieplnym w TL= 75°C PM(AV) 1.0 Watty
Szczytowy prąd fal do przodu, 8,3 ms pojedyncza półfalówka sinusowa (Uwaga 3) Ja...FSM 40 Ampery
Maksymalne natychmiastowe napięcie przenoszone do przodu przy 25A wyłącznie w jednym kierunku (uwaga 4) VF 3.5/5.0 napięcie
Połączenie robocze i zakres temperatury przechowywania. TJ, TSTG -55 do +150 °C

Uwaga:

1Impuls prądu niepowtarzalnego, według rys. 3 i zredukowany powyżej TA= 25°C na rys. 2.

2. Zamontowane na miedzianych podkładkach o grubości 5,0 mm x 5,0 mm (0,03 mm) do każdego końca.

3. 8,3 ms pojedyncza pół fala sinusów lub równoważna fala kwadratowa, cykl pracy = maksymalnie 4 impulsy na minutę.

4. VF< 3,5 V dla VBR< 200V i VF< 6,5 V dla VBR> 201 V.

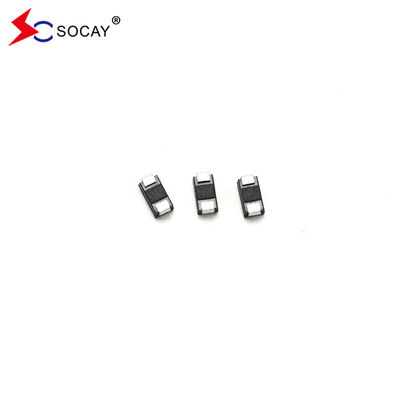

5V Nawierzchniowy Diody TVS SMAJ5.0A Jednokierunkowy tłumiący napięcie przejściowe 2

Etykietka:

Dwukierunkowa dioda TVS

Składnik TVS

TVS Dioda SMD
