Dom /Produkty/Diody TVS/400W 6V SMD Transient Voltage Suppressor SMAJ6.0CA, dwukierunkowe diody TVS

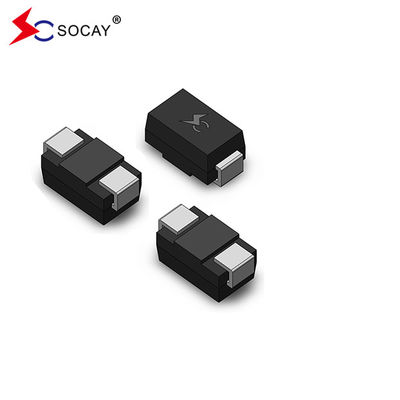

400W 6V SMD Transient Voltage Suppressor SMAJ6.0CA, dwukierunkowe diody TVS

5000 sztuk
MOQ
negotiable
Cena £
400W 6V SMD Transient Voltage Suppressor SMAJ6.0CA, dwukierunkowe diody TVS
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Nazwa produktu: Diody TVS
Rodzaj opakowania: DO-214AC/SMA
Vrwm: 6,0 V
Vbr@It (min.): 6.67V
Vbr@It (maks.): 7.37V
TO: 10mA
Vc@Ipp: 10,3 V
Ipp: 38.83A
Ir@Vrwm: 800µA
Zakres temperatur przechowywania: -55 do +150 ℃
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Guangdong, Chiny
Nazwa handlowa: SOCAY
Orzecznictwo: UL,REACH,RoHS,ISO
Numer modelu: SMAJ6.0CA
Dokument: Broszura produktu w wersji PDF
Zapłata
Czas dostawy: 5-8 dni roboczych
opis produktu

400W 6V SMD Transient Voltage Suppressor SMAJ6.0CA, dwukierunkowe diody TVS



DATA SHEET:SMAJ_v2207.1.pdf



400W 6V SMD Transient Voltage Suppressor SMAJ6.0CA, dwukierunkowe diody TVS 0





Numer części Oznakowanie

Odwrót

Zatrzymanie

napięcie VRWM(V)

Podział

napięcieVBR (V)

@IT

Badanie

Aktualność

Ja...T (mA)

Maksymalny

Włączenie

napięcie VC @IPP(V)

Maksymalny

Szczyt

Puls

Aktualność Ja...PP(A)

Maksymalny

Odwrót

WyciekJa...R

@VRWM (μA)
Uniwersytet Bi Uni Bi   Min. Max.
SMAJ3.3A / A1 / 3.3 4.10 - Tak. 1 8.0 50.00 600
SMAJ5.0A SMAJ5.0CA AE My 5.0 6.40 7.00 10 9.2 43.48 800
SMAJ6.0A SMAJ6.0CA AG WG 6.0 6.67 7.37 10 10.3 38.83 800
SMAJ6.5A SMAJ6.5CA AK WK 6.5 7.22 7.98 10 11.2 35.71 500
SMAJ7.0A SMAJ7.0CA AM WM 7.0 7.78 8.60 10 12.0 33.33 200
SMAJ7.5A SMAJ7.5CA AP WP 7.5 8.33 9.21 1 12.9 31.01 100
SMAJ8.0A SMAJ8.0CA AR WR 8.0 8.89 9.83 1 13.6 29.41 50
SMAJ8.5A SMAJ8.5CA AT WT 8.5 9.44 10.40 1 14.4 27.78 10
SMAJ9.0A SMAJ9.0CA AV WV 9.0 10.00 11.10 1 15.4 25.97 5
SMAJ10A SMAJ10CA AX WX 10.0 11.10 12.30 1 17.0 23.53 5
SMAJ11A SMAJ11CA AZ WZ 11.0 12.20 13.50 1 18.2 21.98 5
SMAJ12A SMAJ12CA BE XE 12.0 13.30 14.70 1 19.9 20.10 5
SMAJ13A SMAJ13CA BG XG 13.0 14.40 15.90 1 21.5 18.60 5
SMAJ14A SMAJ14CA BK XK 14.0 15.60 17.20 1 23.2 17.24 5
SMAJ15A SMAJ15CA BM XM 15.0 16.70 18.50 1 24.4 16.39 5
SMAJ16A SMAJ16CA Ciśnienie krwi XP 16.0 17.80 19.70 1 26.0 15.38 5
SMAJ17A SMAJ17CA BR XR 17.0 18.90 20.90 1 27.6 14.49 5
SMAJ18A SMAJ18CA BT XT 18.0 20.00 22.10 1 29.2 13.70 5
SMAJ19A SMAJ19CA BB XB 19.0 21.10 23.30 1 30.8 13.00 5
SMAJ20A SMAJ20CA BV XV 20.0 22.20 24.50 1 32.4 12.35 5
SMAJ22A SMAJ22CA BX XX 22.0 24.40 26.90 1 35.5 11.27 5
SMAJ24A SMAJ24CA BZ XZ 24.0 26.70 29.50 1 38.9 10.28 5
SMAJ26A SMAJ26CA CE - Tak. 26.0 28.90 31.90 1 42.1 9.50 5
SMAJ28A SMAJ28CA CG YG 28.0 31.10 34.40 1 45.4 8.81 5
SMAJ30A SMAJ30CA CK YK 30.0 33.30 36.80 1 48.4 8.26 5
SMAJ33A SMAJ33CA CM YM 33.0 36.70 40.60 1 53.3 7.50 5
SMAJ36A SMAJ36CA CP YP 36.0 40.00 44.20 1 58.1 6.88 5
SMAJ40A SMAJ40CA CR YR 40.0 44.40 49.10 1 64.5 6.20 5
SMAJ43A SMAJ43CA CT YT 43.0 47.80 52.80 1 69.4 5.76 5



 Uwaga:



1.1.Powstanie "A" oznacza urządzenie o tolerancji 5%.

2.2 Dodać po numerze części przyrządów dwukierunkowych przyrządów "CA".

3.3 Do urządzeń dwukierunkowych o VRo napięciu 10 V lub mniejszym,RLimit jest podwójny.







400W 6V SMD Transient Voltage Suppressor SMAJ6.0CA, dwukierunkowe diody TVS 1





Parametry Symbol Wartość Jednostka
Rozpraszanie mocy impulsu szczytowego z falą 10/1000μs (rys.1) (Uwaga 1), (Uwaga 2) PPPM 400 Watty
Prąd impulsowy szczytowy o formie fali 10/1000 μs. (Uwaga 1, rys. 3) Ja...PP Zobacz następną tabelę Ampery
Rozpraszanie energii na bezkresnym zlewie cieplnym w TL= 75°C PM(AV) 1.0 Watty
Szczytowy prąd fal do przodu, 8,3 ms pojedyncza półfalówka sinusowa (Uwaga 3) Ja...FSM 40 Ampery
Maksymalne natychmiastowe napięcie przenoszone do przodu przy 25A wyłącznie w jednym kierunku (uwaga 4) VF 3.5/5.0 napięcie
Połączenie robocze i zakres temperatury przechowywania. TJ, TSTG -55 do +150 °C

Uwaga:

1Impuls prądu niepowtarzalnego, według rys. 3 i zredukowany powyżej TA= 25°C na rys. 2.

2. Zamontowane na miedzianych podkładkach o grubości 5,0 mm x 5,0 mm (0,03 mm) do każdego końca.

3. 8,3 ms pojedyncza pół fala sinusów lub równoważna fala kwadratowa, cykl pracy = maksymalnie 4 impulsy na minutę.

4. VF< 3,5 V dla VBR< 200V i VF< 6,5 V dla VBR> 201 V.





400W 6V SMD Transient Voltage Suppressor SMAJ6.0CA, dwukierunkowe diody TVS 2

400W 6V SMD Transient Voltage Suppressor SMAJ6.0CA, dwukierunkowe diody TVS 3

Etykietka:

Dwukierunkowa dioda TVS

Składnik TVS

TVS Dioda SMD
