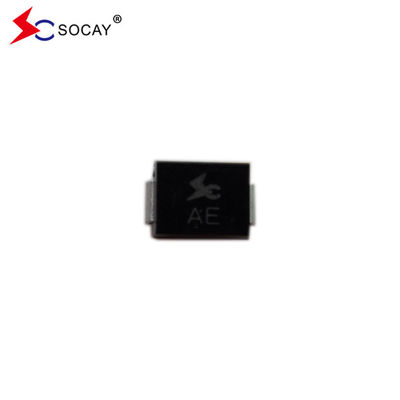

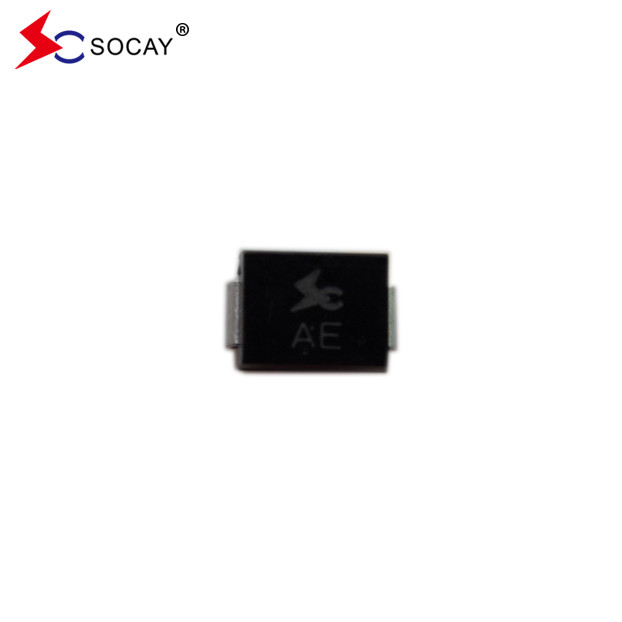

SOCAY NEW ORIGINAL SMBJ SERIES SMBJ6.5CA TVS Diody Datasheet Ochrona obwodu

SOCAY NEW ORIGINAL SMBJ SERIES SMBJ6.5CA TVS Diody Datasheet Ochrona obwodu

Wymagania w zakresie bezpieczeństwaSMBJ_v88.2.pdf

Wymagania w zakresie bezpieczeństwa

SMBJ SERIES SMBJ6.5CA jest specjalnie zaprojektowany do ochrony wrażliwego sprzętu elektronicznego przed przejściowymi napięciami wywołanymi błyskawicami i innymi przejściowymi zdarzeniami napięciowymi.

Wymagania w zakresie bezpieczeństwa

u SMBJ SERIES SMBJ6.5CA jest przeznaczony do zastosowań montowanych na powierzchni w celu optymalizacji przestrzeni na tablicy

u Niski poziom przecieku

u SMBJ SERIES SMBJ6.5CA jest jednostką dwukierunkową

u Złącze pasywizowane ze szkła

u SMBJ SERIES SMBJ6.5CA ma niską indukcyjność

u Doskonała zdolność mocowania

u 600W Maksymalna moc przy 10 × 1000μs forma fali Prędkość powtarzania (cykl pracy):00,01%.

u Szybki czas reakcji: zazwyczaj mniej niż 1,0 s od 0 V do V_BRmin

u Typowe_Rmniejsze niż 5 μA powyżej 12 V.

u SMBJ SERIES SMBJ6.5CA Wysokotemperaturowe lutowanie: 260°C/40 sekund na końcowych

u Typowy współczynnik maksymalnej temperatury ΔV_BR= 0,1% × V_BR@25°C× ΔT

u Opakowanie z tworzyw sztucznych ma Wypalność laboratoryjną 94V-0

U Maty cynk bez ołowiu

U SMBJ SERIES SMBJ6.5CA jest wolny od halogenów i zgodny z RoHS

u Typowy tryb awarii jest krótki od nadmiernie określonego napięcia lub prądu

u Badanie wąsów jest przeprowadzane na podstawie JEDEC JESD201A zgodnie z tabelą 4a i 4c

u IEC-61000-4-2 ESD 15kV ((powietrze), 8kV (kontakt)

u SMBJ SERIES ESD ochrony linii danych SMBJ6.5CA zgodnie z IEC 61000-4-2 (IEC801-2)

u EFT ochrona linii danych zgodnie z IEC 61000-4-4 (IEC801-4)
