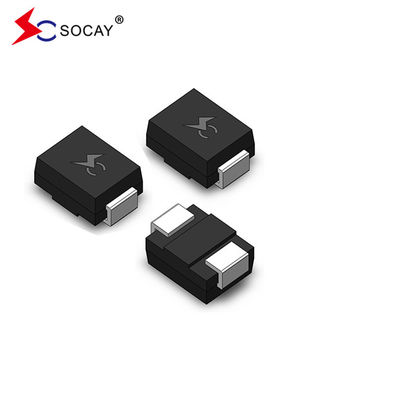

SMBJ13CA Diody TVS Ochrona obwodu Diody tłumiące przejściowe napięcie DO-214AA

SMBJ13CA Nowy oryginalny w magazynie ochrona obwodu przejściowe tłumiące napięcie TVS Diody powierzchniowe DO-214A

DATA SHEET:SMBJ_v88.2.pdf

Słupki napięcia przejściowego na powierzchni (TVS) SMBJ13CA Opis:

• SMBJ13CA jest przeznaczony do zastosowań montowanych na powierzchni w celu optymalizacji przestrzeni na desce
• SMBJ13CA ma niski wyciek
• SMBJ13CA to dwukierunkowy komponent
• SMBJ13CA to pasywizowane połączenie szklankowe
• SMBJ13CA ma niską indukcję
• SMBJ13CA ma doskonałą zdolność zaciskania
• Wielkość prądu SMBJ13CA w zakresie 10 × 1000μs00,01%, to 600 W.
• SMBJ13CA ma szybki czas reakcji: zazwyczaj mniej niż 1,0 s od 0 Volt do VBR min
• SMBJ13CA'S Typowy IR mniejszy niż 5μA powyżej 12V.
• SMBJ13CA'S Wysokotemperaturowe lutowanie: 260°C/40 sekund na końcowych
• Typowy współczynnik maksymalnej temperatury SMBJ13CA ΔVBR = 0,1% × VBR@25°C× ΔT
• Plastikowe opakowanie ma Wypalność laboratoryjną 94V-0
• Maty cynk bez ołowiu
• SMBJ13CA jest wolny od halogenów i zgodny z RoHS
• Typowy tryb awarii jest krótki od nadwyżonego napięcia lub prądu
• Badanie wąsów przeprowadza się na podstawie JEDEC JESD201A zgodnie z jego tabelą 4a i 4c
• IEC-61000-4-2 ESD 15kV ((powietrze), 8kV (kontakt)
• Ochrona ESD linii danych zgodnie z IEC 61000-4-2 (IEC801-2)
• Ochrona EFT linii danych zgodnie z IEC 61000-4-4 (IEC801-4)

Wymagania w odniesieniu do diody TVS SMBJ13CA (T_A=25°C, o ile nie zaznaczono inaczej):

Produkty diody tłumieniowej tranzytowej TVS serii SMBJ przyjmują standardowe opakowania SMB do montażu powierzchniowego o maksymalnej mocy znamionowej 600 W.Produkt ma bardzo szybki czas reakcji (poniżej nanosekundy) i bardzo wysoką stabilność. Zaprojektowane specjalnie do ochrony różnych interfejsów w zastosowaniach obwodów elektronicznych przed przejściowymi napięciami spowodowanymi uderzeniami piorunami i innymi przejściowymi zdarzeniami napięciowymi.
Cechy produktu
Pakiet niskiego profilu
Idealne do automatycznego umieszczania
600 Watty, maksymalna moc impulsowa z falą 10/1000μs
Do zastosowań na powierzchni do optymalizacji przestrzeni płyty
Doskonała zdolność mocowania
Bardzo szybki czas reakcji
Niska odporność przyrostowa
Wnioski
Ochrona zasilania
Aplikacja w branży motoryzacyjnej
Przemysłowe zastosowanie
Zarządzanie energią
