Wymagania w zakresie bezpieczeństwaSMBJ_v88.2.pdf

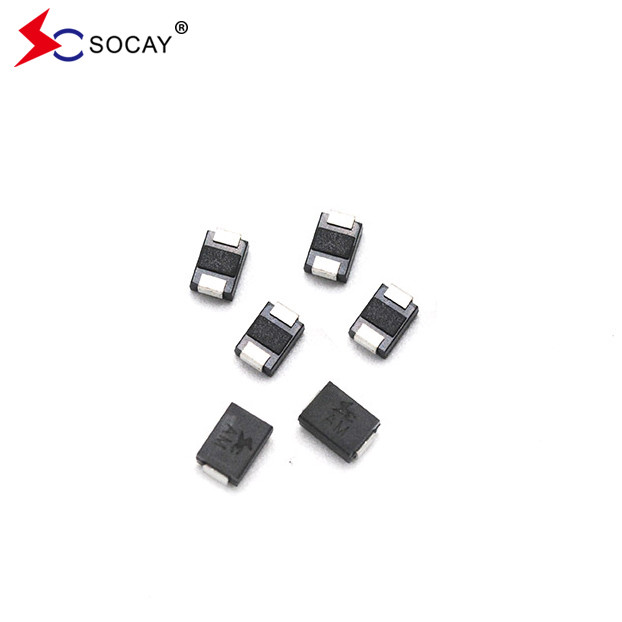

DO214AA SMBJ5.0A SMBJ5.0CA Właściwości:

• DO214AA SMBJ5.0A SMBJ5.0CA są przeznaczone do zastosowań montowanych na powierzchni w celu optymalizacji przestrzeni na tablicy
• DO214AA SMBJ5.0A SMBJ5.0CA mają niskie wycieki
• DO214AA SMBJ5.0A SMBJ5.0CA są jednostkami jedno- i dwukierunkowymi
• Złącze pasywizowane ze szkła
• DO214AA SMBJ5.0A SMBJ5.0CA mają niską indukcyjność
• DO214AA SMBJ5.0A SMBJ5.0CA mają doskonałą zdolność mocowania
• DO214AA SMBJ5.0A SMBJ5.0CA posiadają 600W Doskonała moc przy 10 × 1000μs forma fali Prędkość powtarzania (cykl pracy):00,01%.
• DO214AA SMBJ5.0A Szybki czas reakcji SMBJ5.0CA: zazwyczaj mniej niż 1,0 s od 0 Volt do VBR min
• Typowe IR mniejsze niż 5 μA powyżej 12 V.
• Lutowanie w wysokiej temperaturze: 260°C/40 sekund na końcowych
• Typowy współczynnik maksymalnej temperatury ΔVBR = 0,1% × VBR@25°C× ΔT
• Plastikowe opakowanie ma Wypalność laboratoryjną 94V-0
• DO214AA SMBJ5.0A SMBJ5.0CA Matny cynk bez ołowiu
• Bez halogenów i zgodne z RoHS
• DO214AA SMBJ5.0A SMBJ5.0CA Typowy tryb awarii jest krótki od nadmiernego napięcia lub prądu
• Badanie wąsów przeprowadza się na podstawie JEDEC JESD201A zgodnie z jego tabelą 4a i 4c
• IEC-61000-4-2 ESD 15kV ((powietrze), 8kV (kontakt)
• Ochrona ESD linii danych zgodnie z IEC 61000-4-2 (IEC801-2)
• Ochrona EFT linii danych zgodnie z IEC 61000-4-4 (IEC801-4)

DO214AA SMBJ5.0A SMBJ5.0CA Właściwości elektryczne (T_A=25°Cjeżeli nie zaznaczono inaczej):
