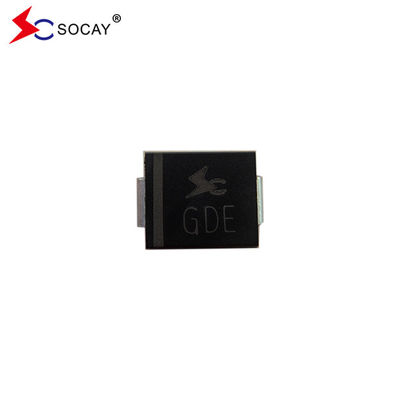

1500W Surface Mount TVS SMCJ5.0A, 1000μA IR VRWM 5.0V Transient Voltage Suppressor
DATA SHEET:Wymagania w zakresie bezpieczeństwa
Opis:
Serię SMCJ zaprojektowano specjalnie do ochrony czułych urządzeń elektronicznych przed przejściowymi napięciami wywołanymi błyskawicami i innymi przejściowymi zdarzeniami napięciowymi.
| Numer części |
Oznakowanie |
Odwrót
Zatrzymanie
napięcie VRWM (V)
|
Podział
napięcieVBR (V)
@IT
|
Badanie
Aktualność
Ja...T (mA)
|
Maksymalny
Włączenie
napięcie VC @IPP(V)
|
Maksymalny
Szczyt
Puls
Aktualność Ja...PP(A)
|
Maksymalny
Odwrót
WyciekJa...R
@VRWM (μA)
|
| Uniwersytet |
Bi |
Uni |
Bi |
|
Min. |
Max. |
|
|
|
|
| SMCJ5.0A |
SMCJ5.0CA |
GDE |
BDE |
5.0 |
6.40 |
7.00 |
10 |
9.2 |
163.04 |
1000 |
| SMCJ6.0A |
SMCJ6.0CA |
GDG |
BDG |
6.0 |
6.67 |
7.37 |
10 |
10.3 |
145.63 |
1000 |
| SMCJ6.5A |
SMCJ6.5CA |
GDK |
BDK |
6.5 |
7.22 |
7.98 |
10 |
11.2 |
133.93 |
500 |
| SMCJ7.0A |
SMCJ7.0CA |
GDM |
BDM |
7.0 |
7.78 |
8.60 |
10 |
12.0 |
125.00 |
200 |
| SMCJ7.5A |
SMCJ7.5CA |
PKB |
BDP |
7.5 |
8.33 |
9.21 |
1 |
12.9 |
116.28 |
100 |
| SMCJ8.0A |
SMCJ8.0CA |
NRD |
BDR |
8.0 |
8.89 |
9.83 |
1 |
13.6 |
110.29 |
50 |
| SMCJ8.5A |
SMCJ8.5CA |
GDT |
BDT |
8.5 |
9.44 |
10.40 |
1 |
14.4 |
104.17 |
20 |
| SMCJ9.0A |
SMCJ9.0CA |
GDV |
BDV |
9.0 |
10.00 |
11.10 |
1 |
15.4 |
97.40 |
10 |
| SMCJ10A |
SMCJ10CA |
GDX |
BDX |
10.0 |
11.10 |
12.30 |
1 |
17.0 |
88.24 |
5 |
| SMCJ11A |
SMCJ11CA |
GDZ |
BDZ |
11.0 |
12.20 |
13.50 |
1 |
18.2 |
82.42 |
5 |
| SMCJ12A |
SMCJ12CA |
GEE |
Pszczoły |
12.0 |
13.30 |
14.70 |
1 |
19.9 |
75.38 |
5 |
| SMCJ13A |
SMCJ13CA |
GEG |
BEG |
13.0 |
14.40 |
15.90 |
1 |
21.5 |
69.77 |
5 |
| SMCJ14A |
SMCJ14CA |
GEK |
BEK |
14.0 |
15.60 |
17.20 |
1 |
23.2 |
64.66 |
5 |
| SMCJ15A |
SMCJ15CA |
GEM |
BEM |
15.0 |
16.70 |
18.50 |
1 |
24.4 |
61.48 |
5 |
| SMCJ16A |
SMCJ16CA |
GEP |
BEP |
16.0 |
17.80 |
19.70 |
1 |
26.0 |
57.69 |
5 |
| SMCJ17A |
SMCJ17CA |
GER |
BER |
17.0 |
18.90 |
20.90 |
1 |
27.6 |
54.35 |
5 |
| SMCJ18A |
SMCJ18CA |
GET |
BET |
18.0 |
20.00 |
22.10 |
1 |
29.2 |
51.37 |
5 |
| SMCJ19A |
SMCJ19CA |
GEB |
BEB |
19.0 |
21.10 |
23.30 |
1 |
30.8 |
48.73 |
5 |
| SMCJ20A |
SMCJ20CA |
Wpływy genetyczne |
BEV |
20.0 |
22.20 |
24.50 |
1 |
32.4 |
46.30 |
5 |
| SMCJ22A |
SMCJ22CA |
GEX |
BEX |
22.0 |
24.40 |
26.90 |
1 |
35.5 |
42.25 |
5 |
| SMCJ24A |
SMCJ24CA |
GEZ |
BEZ |
24.0 |
26.70 |
29.50 |
1 |
38.9 |
38.56 |
5 |
| SMCJ26A |
SMCJ26CA |
GFE |
BFE |
26.0 |
28.90 |
31.90 |
1 |
42.1 |
35.63 |
5 |
| SMCJ28A |
SMCJ28CA |
GFG |
BFG |
28.0 |
31.10 |
34.40 |
1 |
45.4 |
33.04 |
5 |
| SMCJ30A |
SMCJ30CA |
GFK |
BFK |
30.0 |
33.30 |
36.80 |
1 |
48.4 |
30.99 |
5 |
| SMCJ33A |
SMCJ33CA |
GFM |
BFM |
33.0 |
36.70 |
40.60 |
1 |
53.3 |
28.14 |
5 |
| SMCJ36A |
SMCJ36CA |
GFP |
Formularz papieru |
36.0 |
40.00 |
44.20 |
1 |
58.1 |
25.82 |
5 |
| SMCJ40A |
SMCJ40CA |
GFR |
BFR |
40.0 |
44.40 |
49.10 |
1 |
64.5 |
23.26 |
5 |
| SMCJ43A |
SMCJ43CA |
GFT |
BFT |
43.0 |
47.80 |
52.80 |
1 |
69.4 |
21.61 |
5 |
| SMCJ45A |
SMCJ45CA |
GFV |
BFV |
45.0 |
50.00 |
55.30 |
1 |
72.7 |
20.63 |
5 |
| SMCJ48A |
SMCJ48CA |
GFX |
BFX |
48.0 |
53.30 |
58.90 |
1 |
77.4 |
19.38 |
5 |
| SMCJ51A |
SMCJ51CA |
GFZ |
BFZ |
51.0 |
56.70 |
62.70 |
1 |
82.4 |
18.20 |
5 |
| SMCJ54A |
SMCJ54CA |
GGE |
BGE |
54.0 |
60.00 |
66.30 |
1 |
87.1 |
17.22 |
5 |
| SMCJ58A |
SMCJ58CA |
GGG |
BGG |
58.0 |
64.40 |
71.20 |
1 |
93.6 |
16.03 |
5 |
| SMCJ60A |
SMCJ60CA |
GGK |
BGK |
60.0 |
66.70 |
73.70 |
1 |
96.8 |
15.50 |
5 |
| SMCJ64A |
SMCJ64CA |
GGM |
BGM |
64.0 |
71.10 |
78.60 |
1 |
103.0 |
14.56 |
5 |
| SMCJ70A |
SMCJ70CA |
GGP |
BGP |
70.0 |
77.80 |
86.00 |
1 |
113.0 |
13.27 |
5 |
| SMCJ75A |
SMCJ75CA |
GGR |
BGR |
75.0 |
83.30 |
92.10 |
1 |
121.0 |
12.40 |
5 |
| SMCJ78A |
SMCJ78CA |
GGT |
BGT |
78.0 |
86.70 |
95.80 |
1 |
126.0 |
11.90 |
5 |
| SMCJ80A |
SMCJ80CA |
GGB |
BGB |
80.0 |
88.80 |
97.60 |
1 |
129.6 |
11.57 |
5 |
| SMCJ85A |
SMCJ85CA |
GGV |
BGV |
85.0 |
94.40 |
104.00 |
1 |
137.0 |
10.95 |
5 |
| SMCJ90A |
SMCJ90CA |
GGX |
BGX |
90.0 |
100.00 |
111.00 |
1 |
146.0 |
10.27 |
5 |
| SMCJ100A |
SMCJ100CA |
GGZ |
BGZ |
100.0 |
111.00 |
123.00 |
1 |
162.0 |
9.26 |
5 |
| SMCJ110A |
SMCJ110CA |
GHE |
BHE |
110.0 |
122.00 |
135.00 |
1 |
177.0 |
8.47 |
5 |
| SMCJ120A |
SMCJ120CA |
GHG |
BHG |
120.0 |
133.00 |
147.00 |
1 |
193.0 |
7.77 |
5 |
| SMCJ130A |
SMCJ130CA |
GHK |
BHK |
130.0 |
144.00 |
159.00 |
1 |
209.0 |
7.18 |
5 |
| SMCJ140A |
SMCJ140CA |
- Tak. |
BHB |
140.0 |
155.00 |
171.00 |
1 |
226.8 |
6.61 |
5 |
| SMCJ150A |
SMCJ150CA |
GHM |
BHM |
150.0 |
167.00 |
185.00 |
1 |
243.0 |
6.17 |
5 |
| SMCJ160A |
SMCJ160CA |
GHP |
BHP |
160.0 |
178.00 |
197.00 |
1 |
259.0 |
5.79 |
5 |
| SMCJ170A |
SMCJ170CA |
GHR |
BHR |
170.0 |
189.00 |
209.00 |
1 |
275.0 |
5.45 |
5 |
| SMCJ180A |
SMCJ180CA |
GHT |
BHT |
180.0 |
201.00 |
220.00 |
1 |
291.6 |
5.14 |
5 |
| SMCJ190A |
SMCJ190CA |
GHV |
BHV |
190.0 |
211.00 |
232.00 |
1 |
307.8 |
4.87 |
5 |
| SMCJ200A |
SMCJ200CA |
GHW |
BHW |
200.0 |
224.00 |
247.00 |
1 |
324.0 |
4.60 |
5 |
| SMCJ220A |
SMCJ220CA |
GHX |
BHX |
220.0 |
246.00 |
272.00 |
1 |
356.0 |
4.20 |
5 |
| SMCJ250A |
SMCJ250CA |
GHZ |
BHZ |
250.0 |
279.00 |
309.00 |
1 |
405.0 |
3.70 |
5 |
| SMCJ300A |
SMCJ300CA |
GJE |
BJE |
300.0 |
335.00 |
371.00 |
1 |
486.0 |
3.10 |
5 |
| SMCJ350A |
SMCJ350CA |
GJG |
BJG |
350.0 |
391.00 |
432.00 |
1 |
567.0 |
2.60 |
5 |
| SMCJ400A |
SMCJ400CA |
GJK |
BJK |
400.0 |
447.00 |
494.00 |
1 |
648.0 |
2.30 |
5 |
| SMCJ440A |
SMCJ440CA |
GJM |
BJM |
440.0 |
492.00 |
543.00 |
1 |
713.0 |
2.10 |
5 |
Uwaga:
1.Powstanie "A" oznacza urządzenie o tolerancji 5%.
2.Po numerze części dodaje się przyrostek "CA" w celu określenia urządzeń dwukierunkowych.
Do urządzeń dwukierunkowych o VRo napięciu 10 V lub mniejszym,RGranica jest podwojona.
Charakterystyka:
Do zastosowań montowanych na powierzchni w celu optymalizacji przestrzeni na tablicy
Niski poziom wycieku
Jednostka jedno- i dwukierunkowa
Złącze pasywizowane ze szkła
Niska indukcja
Doskonała zdolność mocowania
1500 W. Maksymalna moc przy 10 × 1000μs.00,01%.
Szybki czas reakcji: zazwyczaj mniej niż 1,0 s od 0 V do VBRmin
Typowy IRmniejsze niż 5 μA powyżej 12 V.
Lutowanie w wysokiej temperaturze: 260°C/40 sekund na końcowych
Typowy współczynnik maksymalnej temperatury ΔVBR= 0,1% × VBR@25°C× ΔT
Plastikowe opakowanie ma Wypalność laboratoryjną 94V-0
Maty cynk bez ołowiu
Bez halogenów i zgodne z RoHS
Typowy tryb awarii jest krótki od nadwyżonego napięcia lub prądu
Badanie wąsów przeprowadza się na podstawie JEDEC JESD201A zgodnie z jego tabelą 4a i 4c
IEC-61000-4-2 ESD 15kV ((powietrze), 8kV (kontakt)
Ochrona ESD linii danych zgodnie z IEC 61000-4-2 (IEC801-2)
Ochrona EFT linii danych zgodnie z IEC 61000-4-4 (IEC801-4)
Zastosowanie:
Urządzenia TVS są idealne do ochrony interfejsów I/O, busów VCC i innych podatnych na zagrożenie obwodów stosowanych w telekomunikacjach, komputerowych, przemysłowych i elektronicznych aplikacjach konsumenckich.
| Parametry |
Symbol |
Wartość |
Jednostka |
| Rozpraszanie mocy impulsu szczytowego z falą 10/1000μs (rys.1) (Uwaga 1), (Uwaga 2) |
PPPM |
1500 |
Watty |
| Prąd impulsowy szczytowy o formie fali 10/1000 μs. (Uwaga 1, rys. 3) |
Ja...PP |
Zobacz następną tabelę |
Ampery |
| Rozpraszanie energii na bezkresnym zlewie cieplnym w TL= 75°C |
PM(AV) |
6.5 |
Watty |
| Szczytowy prąd fal do przodu, 8,3 ms pojedyncza półfalówka sinusowa (Uwaga 3) |
Ja...FSM |
200 |
Ampery |
| Maksymalne natychmiastowe napięcie przenoszone do przodu przy 25A wyłącznie w jednym kierunku (uwaga 4) |
VF |
3.5/5.0 |
napięcie |
| Połączenie robocze i zakres temperatury przechowywania. |
TJ, TSTG |
-55 do +150 |
°C |
|
Uwaga:
1Impuls prądu niepowtarzalnego, według rys. 3 i zredukowany powyżej TA= 25°C na rys. 2.
2. Zamontowane na miedzianych podkładkach o grubości 5,0 mm x 5,0 mm (0,03 mm) do każdego końca.
3. 8,3 ms pojedyncza pół fala sinusów lub równoważna fala kwadratowa, cykl pracy = maksymalnie 4 impulsy na minutę.
4. VF< 3,5 V dla VBR< 200V i VF< 6,5 V dla VBR> 201 V.
|
