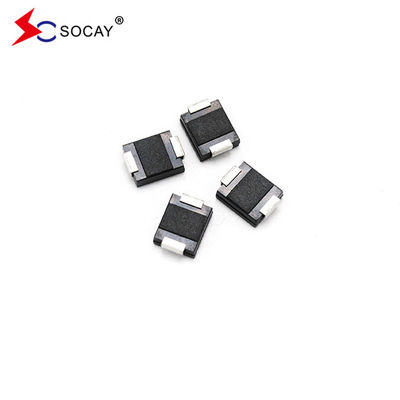

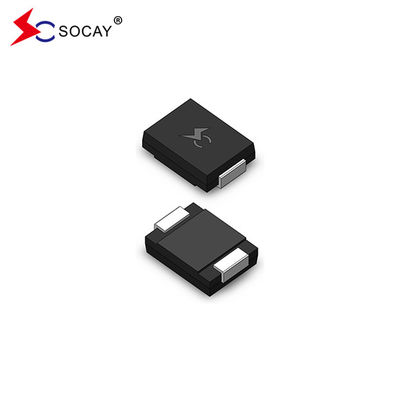

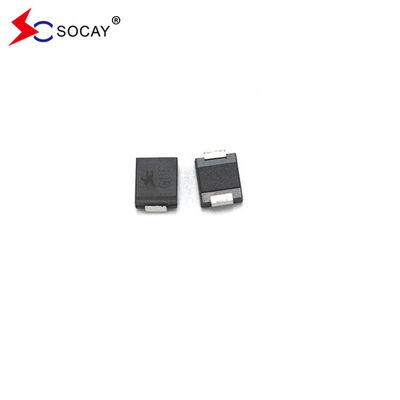

Dwukierunkowe diody TVS SMCJ5.0CA 9.2VC Przejściowe tłumienie napięcia UL uznane

3000szt
MOQ
negotiable
Cena £
Dwukierunkowe diody TVS SMCJ5.0CA 9.2VC Przejściowe tłumienie napięcia UL uznane
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Nazwa SMCJ5.0CA: Diody TVS
Typ opakowania SMCJ5.0CA: DO-214AB/SMC
SMCJ5.0CA Vrwm: 5,0 V
SMCJ5.0CA Vbr@It (min.): 6.40V
SMCJ5.0CA Vbr@It (maks.): 7,00 V
SMCJ5.0CA To: 10mA
SMCJ5.0CA Vc@Ipp: 9.2V
SMCJ5.0CA Ipp: 163.04A
SMCJ5.0CA Ir@Vrwm: 1000 μA
Zakres temperatur przechowywania: -55 do +150 ℃
Podkreślić:

Dwukierunkowe diody TVS

,

Diody TVS SMCJ5.0CA

,

TVS Przejściowe tłumienie napięcia
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Guangdong, Chiny
Nazwa handlowa: SOCAY
Orzecznictwo: UL,REACH,RoHS,ISO
Numer modelu: SMCJ5.0CA
Dokument: Broszura produktu w wersji PDF
Zapłata
Czas dostawy: 5-8 dni roboczych
opis produktu

Dwukierunkowa dioda TVS SMCJ5.0CA, 9.2VC Rransient Voltage Suppressor, UL Recognized



DATA SHEET:Wymagania w zakresie bezpieczeństwa





Dioda TVS SMCJ5.0CA Opis:

Dioda TVS SMCJ5.0CA jest zaprojektowana specjalnie do ochrony czułego sprzętu elektronicznego przed przejściowymi napięciami wywołanymi błyskawicami i innymi przejściowymi zdarzeniami napięciowymi.





Maksymalne uprawnienia diody TVS SMCJ5.0CA (TA=25°Cjeżeli nie zaznaczono inaczej):

Parametr diody TVS Symbol Wartość Jednostka diodowa TVS
SMCJ5.0CA Wydzielanie mocy impulsu szczytowego z falą 10/1000μs (rys.1) ((Uwaga 1), (Uwaga 2) PPPM 1500 Watty
SMCJ5.0CA Prąd impulsowy szczytowy o formie fali 10/1000μs. Ja...PP Zobacz następną tabelę Ampery
Rozpraszanie energii na bezkresnym zlewie cieplnym w TL= 75°C PM(AV) 6.5 Watty
SMCJ5.0CA Szczytowy prąd prądowy przodkowy, 8,3 ms pojedyncza półfalówka (uwaga 3) Ja...FSM 200 Ampery
Maksymalne natychmiastowe napięcie przenoszone do przodu przy 25A wyłącznie w jednym kierunku (uwaga 4) VF 3.5/5.0 napięcie
SMCJ5.0CA Połączenie robocze i zakres temperatury przechowywania. TJ, TSTG -55 do +150 °C

Uwaga:

1Impuls prądu niepowtarzalnego, według rys. 3 i zredukowany powyżej TA= 25°C na rys. 2.

2. Zamontowane na miedzianych podkładkach o grubości 5,0 mm x 5,0 mm (0,03 mm) do każdego końca.

3. 8,3 ms pojedyncza pół fala sinusów lub równoważna fala kwadratowa, cykl pracy = maksymalnie 4 impulsy na minutę.

4. VF< 3,5 V dla VBR< 200V i VF< 6,5 V dla VBR> 201 V.







Działanie w zakresie bezpieczeństwa (TA=25°Cjeżeli nie zaznaczono inaczej):

Numer części diody TVS Oznakowanie

TVS Dioda odwrotna

Zatrzymanie

napięcie VRWM (V)

Uszkodzenie diody TVS

napięcie VBR (V)

@ IT

Badanie

Aktualność

IT (mA)

Maksymalny poziom diody TVS

Włączenie

napięcie VC @IPP (V)

Maksymalny poziom diody TVS

Maksymalny puls

Obecna IPP (A)

Maksymalny

Odwrót

IR wycieku

@VRWM (μA)
Uniwersytet Bi Uniwersytet Bi   Min. Max.
SMCJ5.0A SMCJ5.0CA GDE BDE 5.0 6.40 7.00 10 9.2 163.04 1000
SMCJ6.0A SMCJ6.0CA GDG BDG 6.0 6.67 7.37 10 10.3 145.63 1000
SMCJ6.5A SMCJ6.5CA GDK BDK 6.5 7.22 7.98 10 11.2 133.93 500
SMCJ7.0A SMCJ7.0CA GDM BDM 7.0 7.78 8.60 10 12.0 125.00 200
SMCJ7.5A SMCJ7.5CA PKB BDP 7.5 8.33 9.21 1 12.9 116.28 100
SMCJ8.0A SMCJ8.0CA NRD BDR 8.0 8.89 9.83 1 13.6 110.29 50
SMCJ8.5A SMCJ8.5CA GDT BDT 8.5 9.44 10.40 1 14.4 104.17 20
SMCJ9.0A SMCJ9.0CA GDV BDV 9.0 10.00 11.10 1 15.4 97.40 10
SMCJ10A SMCJ10CA GDX BDX 10.0 11.10 12.30 1 17.0 88.24 5
