VRWM 64V jednostronne podnośnik powierzchniowy diody TVS SMAJ64A, bezpłatny plan ochrony

VRWM 64V jednostronne podnośnik powierzchniowy diody TVS SMAJ64A, bezpłatny plan ochrony

Nawierzchnia TVS dioda SMAJ64A DATA SHEET:SMAJ_v2207.1.pdf

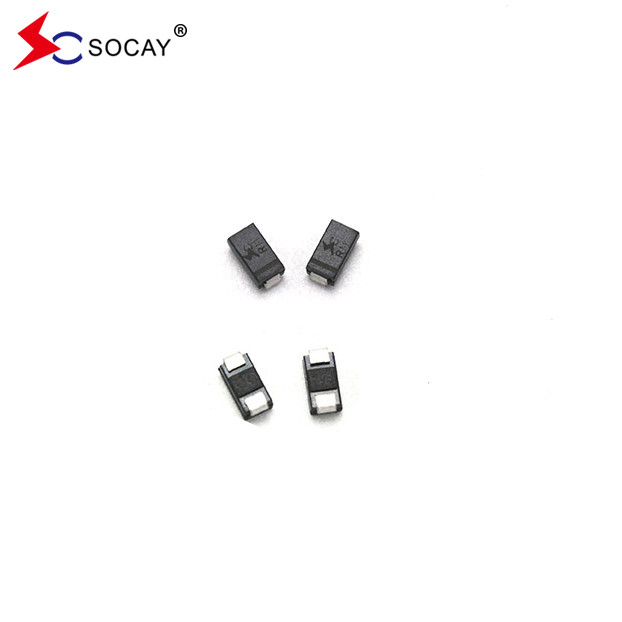

Nawierzchnia TVS dioda SMAJ64A ilustracja:

Dioda TVS SMAJ64A jest specjalnie zaprojektowana do ochrony czułych urządzeń elektronicznych przed przejściowymi napięciami wywołanymi błyskawicami i innymi przejściowymi zdarzeniami napięciowymi.

1- zastosowanie diod tłumiących przejściowe (diody TVS) w systemach zasilania TN
Przespienia spowodowane błędami ludzkimi, takie jak fale przespienia błyskawicznego i przełączniki obciążenia, mogą łatwo przenikać do wnętrza urządzeń elektrycznych i elektronicznych przez przewody zasilania,powodujące awarię urządzeń elektrycznych i elektronicznych, awaria, a nawet trwałe uszkodzenie sprzętu, powodując poważne straty ekonomiczne.w trasach L i N wykonywana jest ochrona w trybie wspólnym i trybie różnicowymSpecyficzną metodą jest zainstalowanie MOV na przednim krańcu linii jako pierwszego poziomu ochrony SPD w celu wyładowania większości prądu piorunów, and install a high-power transient suppression diode (TVS diode) at the end of the line (front end of the equipment) as the second level SPD protection to further weaken the The overvoltage wave amplitude reduces the grid voltage to within the E/I safe withstand voltage rangeNależy zauważyć, że MOV i TVS powinny osiągnąć koordynację i współpracę napięcia i energii, a długość linii między AB nie powinna być mniejsza niż 5 m. W przeciwnym razienależy zwiększyć długość linii lub zainstalować urządzenia odłączające.

2- stosowanie diod tłumiących przejściowe (diody TVS) w sieciowych liniach sygnałowych
Diody tłumiące przejściowe (diody TVS) mogą być wykorzystywane nie tylko do ochrony systemów energetycznych przed przewyższeniami, ale także do ochrony linii sygnałowych przed przewyższeniami.Rury rozładowania gazu GDT i transient suppression diodes (diody TVS) są połączone w celu tworzenia ochrony przed nadwyżkami sygnałuUrządzenie charakteryzuje się szybką reakcją, niewielkim wyciekiem, niemal żadną utratą sygnału i może zapewnić bezpieczną i niezawodną ochronę linii sieci dużych prędkości.

3Wykorzystanie diod tłumiących przejściowe (diody TVS) w systemach zasilania prądem stałym
W obwodzie zasilania zwykłego komputera osobistego zasilanie sieci AC 220 V obniża się do AC 20 V za pośrednictwem transformatora,a następnie modulowane i wyprostowane przez obwód do wyjścia mocy prądu stałego 10 V prądu stałego i podłączone do obciążeniaZainstalowanie dwukierunkowego tłumiącego napięcia TVS1 na końcu wyjściowym transformatora,wchłania natychmiastowy prąd impulsowy linii L i N i zaciska napięcie obwodu na bezpiecznym poziomie napięcia. TVS1 może chronić tylny wyprostowacz i inne elementy obwodu transformatora.Jednokierunkowy tłumiący napięcie przejściowe TVS2 jest zainstalowany na końcu wyjściowym zasilania prądem stałym po prostowniku w celu ochrony obciążenia prądem stałym przed nad napięciem i uderzeniami prądu.

3Wykorzystanie diod tłumiących przejściowe (diody TVS) w obwodach tranzystorowych
Jako urządzenie sterujące prądem, tranzystory są ważną częścią elektronicznych układów scalonych. Mogą być podzielone na dwie kategorie: tranzystory NPN i tranzystory PNP [5].Używane są do przełączania obwodów, obwody wzmacniacze i obwody stabilizujące napięcie.Aby chronić obwód tranzystorowy przed zakłóceniami napięcia przewyższającego, takimi jak ESD/EFT (elektrostatyczne rozładowanie/grupa szybkich bieżących impulsów elektrycznych), TVS1 i TVS2 dołączane są odpowiednio do końców wejściowych i wyjściowych obwodu w celu ochrony.

Jesteśmy producentem i dostawcą różnych komponentów pasywnych
