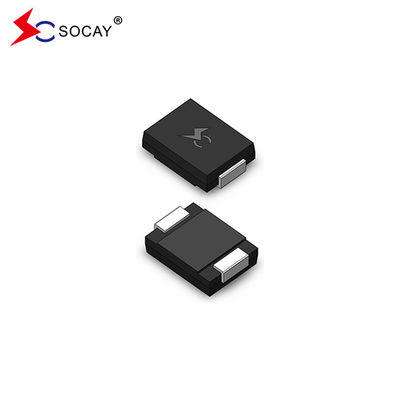

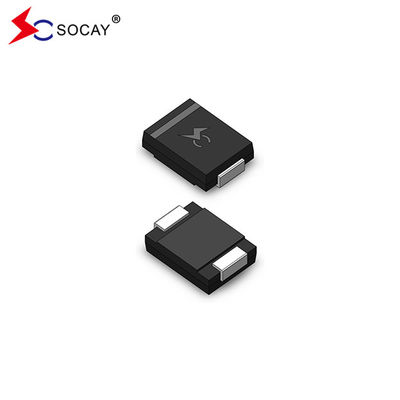

3000W SMDJ Serii SMDJ5.0A Nawierzchnia TVS Dioda VRWM 5.0V Przejściowy tłumiący napięcie
DATA SHEET:SMDJ_v2107.1.pdf
Opis:
Serię SMDJ zaprojektowano specjalnie w celu ochrony wrażliwych urządzeń elektronicznych przed przejściowymi napięciami wywołanymi błyskawicami i innymi przejściowymi zdarzeniami napięciowymi.
|
Numer części
|
Oznakowanie
|
Przewrotny napięcie wyłączająceVRWM(V)
|
Podziałnapięcie VBR(V)
@IT
|
Prąd badawczyJa...T
(mA)
|
Maksymalne napięcie zaciskuVC
@IPP(V)
|
Maksymalny napięcie impulsoweJa...PP(A)
|
Maksymalny odwrótWyciek IR
@VRWM(μA)
|
|
Uniwersytet
|
Bi
|
Uniwersytet
|
Bi
|
|
Min.
|
Max.
|
|
|
|
|
| SMDJ5.0A |
SMDJ5.0CA |
RDE |
DDE |
5.0 |
6.40 |
7.00 |
10 |
9.2 |
326.09 |
1000 |
| SMDJ6.0A |
SMDJ6.0CA |
RDG |
DDG |
6.0 |
6.67 |
7.37 |
10 |
10.3 |
291.26 |
1000 |
| SMDJ6.5A |
SMDJ6.5CA |
RDK |
DDK |
6.5 |
7.22 |
7.98 |
10 |
11.2 |
267.86 |
500 |
| SMDJ7.0A |
SMDJ7.0CA |
PDM |
DDM |
7.0 |
7.78 |
8.60 |
10 |
12.0 |
250.00 |
200 |
| SMDJ7.5A |
SMDJ7.5CA |
PDP |
DDP |
7.5 |
8.33 |
9.21 |
1 |
12.9 |
232.56 |
100 |
| SMDJ8.0A |
SMDJ8.0CA |
PDR |
DDR |
8.0 |
8.89 |
9.83 |
1 |
13.6 |
220.59 |
50 |
| SMDJ8.5A |
SMDJ8.5CA |
PDT |
DDT |
8.5 |
9.44 |
10.40 |
1 |
14.4 |
208.33 |
25 |
| SMDJ9.0A |
SMDJ9.0CA |
PDV |
DDV |
9.0 |
10.00 |
11.10 |
1 |
15.4 |
194.81 |
10 |
| SMDJ10A |
SMDJ10CA |
PDX |
DDX |
10.0 |
11.10 |
12.30 |
1 |
17.0 |
176.47 |
5 |
| SMDJ11A |
SMDJ11CA |
PDZ |
DDZ |
11.0 |
12.20 |
13.50 |
1 |
18.2 |
164.84 |
5 |
| SMDJ12A |
SMDJ12CA |
PEE |
DEE |
12.0 |
13.30 |
14.70 |
1 |
19.9 |
150.75 |
5 |
| SMDJ13A |
SMDJ13CA |
PEG |
DEG |
13.0 |
14.40 |
15.90 |
1 |
21.5 |
139.53 |
5 |
| SMDJ14A |
SMDJ14CA |
PEK |
DEK |
14.0 |
15.60 |
17.20 |
1 |
23.2 |
129.31 |
5 |
| SMDJ15A |
SMDJ15CA |
PEM |
DEM |
15.0 |
16.70 |
18.50 |
1 |
24.4 |
122.95 |
5 |
| SMDJ16A |
SMDJ16CA |
PEP |
DEP |
16.0 |
17.80 |
19.70 |
1 |
26.0 |
115.38 |
5 |
| SMDJ17A |
SMDJ17CA |
PER |
DER |
17.0 |
18.90 |
20.90 |
1 |
27.6 |
108.70 |
5 |
| SMDJ18A |
SMDJ18CA |
PET |
DET |
18.0 |
20.00 |
22.10 |
1 |
29.2 |
102.74 |
5 |
| SMDJ19A |
SMDJ19CA |
PEB |
DEB |
19.0 |
21.10 |
23.30 |
1 |
30.8 |
97.47 |
5 |
| SMDJ20A |
SMDJ20CA |
PEV |
DEV |
20.0 |
22.20 |
24.50 |
1 |
32.4 |
92.59 |
5 |
| SMDJ22A |
SMDJ22CA |
PEX |
DEX |
22.0 |
24.40 |
26.90 |
1 |
35.5 |
84.51 |
5 |
| SMDJ24A |
SMDJ24CA |
ZPZ |
DEZ |
24.0 |
26.70 |
29.50 |
1 |
38.9 |
77.12 |
5 |
| SMDJ26A |
SMDJ26CA |
PFE |
DFE |
26.0 |
28.90 |
31.90 |
1 |
42.1 |
71.26 |
5 |
| SMDJ28A |
SMDJ28CA |
PFG |
DFG |
28.0 |
31.10 |
34.40 |
1 |
45.4 |
66.08 |
5 |
| SMDJ30A |
SMDJ30CA |
PFK |
DFK |
30.0 |
33.30 |
36.80 |
1 |
48.4 |
61.98 |
5 |
| SMDJ33A |
SMDJ33CA |
PFM |
DFM |
33.0 |
36.70 |
40.60 |
1 |
53.3 |
56.29 |
5 |
| SMDJ36A |
SMDJ36CA |
PFP |
DFP |
36.0 |
40.00 |
44.20 |
1 |
58.1 |
51.64 |
5 |
| SMDJ40A |
SMDJ40CA |
PFR |
DFR |
40.0 |
44.40 |
49.10 |
1 |
64.5 |
46.51 |
5 |
| SMDJ43A |
SMDJ43CA |
PFT |
DFT |
43.0 |
47.80 |
52.80 |
1 |
69.4 |
43.23 |
5 |
| SMDJ45A |
SMDJ45CA |
PFV |
DFV |
45.0 |
50.00 |
55.30 |
1 |
72.7 |
41.27 |
5 |
| SMDJ48A |
SMDJ48CA |
PFX |
DFX |
48.0 |
53.30 |
58.90 |
1 |
77.4 |
38.76 |
5 |
| SMDJ51A |
SMDJ51CA |
PFZ |
DFZ |
51.0 |
56.70 |
62.70 |
1 |
82.4 |
36.41 |
5 |
| SMDJ54A |
SMDJ54CA |
RGE |
DGE |
54.0 |
60.00 |
66.30 |
1 |
87.1 |
34.44 |
5 |
| SMDJ58A |
SMDJ58CA |
PGG |
DGG |
58.0 |
64.40 |
71.20 |
1 |
93.6 |
32.05 |
5 |
| SMDJ60A |
SMDJ60CA |
PGK |
DGK |
60.0 |
66.70 |
73.70 |
1 |
96.8 |
30.99 |
5 |
| SMDJ64A |
SMDJ64CA |
PGM |
DGM |
64.0 |
71.10 |
78.60 |
1 |
103.0 |
29.13 |
5 |
| SMDJ70A |
SMDJ70CA |
PGP |
DGP |
70.0 |
77.80 |
86.00 |
1 |
113.0 |
26.55 |
5 |
| SMDJ75A |
SMDJ75CA |
PGR |
DGR |
75.0 |
83.30 |
92.10 |
1 |
121.0 |
24.79 |
5 |
| SMDJ78A |
SMDJ78CA |
PGT |
DGT |
78.0 |
86.70 |
95.80 |
1 |
126.0 |
23.81 |
5 |
| SMDJ80A |
SMDJ80CA |
PGB |
DGB |
80.0 |
88.80 |
97.60 |
1 |
129.6 |
23.15 |
5 |
| SMDJ85A |
SMDJ85CA |
PGV |
DGV |
85.0 |
94.40 |
104.00 |
1 |
137.0 |
21.90 |
5 |
| SMDJ90A |
SMDJ90CA |
PGX |
DGX |
90.0 |
100.00 |
111.00 |
1 |
146.0 |
20.55 |
5 |
| SMDJ100A |
SMDJ100CA |
PGZ |
DGZ |
100.0 |
111.00 |
123.00 |
1 |
162.0 |
18.52 |
5 |
| SMDJ110A |
SMDJ110CA |
PHE |
DHE |
110.0 |
122.00 |
135.00 |
1 |
177.0 |
16.95 |
5 |
| SMDJ120A |
SMDJ120CA |
PHG |
DHG |
120.0 |
133.00 |
147.00 |
1 |
193.0 |
15.54 |
5 |
| SMDJ130A |
SMDJ130CA |
PHK |
DHK |
130.0 |
144.00 |
159.00 |
1 |
209.0 |
14.35 |
5 |
| SMDJ140A |
SMDJ140CA |
PHB |
DHB |
140.0 |
155.00 |
171.00 |
1 |
226.8 |
13.23 |
5 |
| SMDJ150A |
SMDJ150CA |
PHM |
DHM |
150.0 |
167.00 |
185.00 |
1 |
243.0 |
12.35 |
5 |
| SMDJ160A |
SMDJ160CA |
PHP |
DHP |
160.0 |
178.00 |
197.00 |
1 |
259.0 |
11.58 |
5 |
| SMDJ170A |
SMDJ170CA |
PHR |
DHR |
170.0 |
189.00 |
209.00 |
1 |
275.0 |
10.91 |
5 |
| SMDJ180A |
SMDJ180CA |
PHT |
DHT |
180.0 |
201.00 |
220.00 |
1 |
291.6 |
10.29 |
5 |
| SMDJ190A |
SMDJ190CA |
PHV |
DHV |
190.0 |
211.00 |
232.00 |
1 |
307.8 |
9.75 |
5 |
| SMDJ200A |
SMDJ200CA |
PHW |
DHW |
200.0 |
224.00 |
247.00 |
1 |
324.0 |
9.26 |
5 |
| SMDJ220A |
SMDJ220CA |
PHX |
DHX |
220.0 |
246.00 |
272.00 |
1 |
356.0 |
8.43 |
5 |
| SMDJ250A |
SMDJ250CA |
PHZ |
DHZ |
250.0 |
279.00 |
309.00 |
1 |
405.0 |
7.41 |
5 |
| SMDJ300A |
SMDJ300CA |
PJE |
DJE |
300.0 |
335.00 |
371.00 |
1 |
486.0 |
6.17 |
5 |
| SMDJ350A |
SMDJ350CA |
PJG |
DJG |
350.0 |
391.00 |
432.00 |
1 |
567.0 |
5.29 |
5 |
| SMDJ400A |
SMDJ400CA |
PJK |
DJK |
400.0 |
447.00 |
494.00 |
1 |
648.0 |
4.63 |
5 |
| SMDJ440A |
SMDJ440CA |
PJM |
DJM |
440.0 |
492.00 |
543.00 |
1 |
713.0 |
4.21 |
5 |
Uwaga:
11.Powstań "A" oznacza urządzenie o tolerancji 5%.
2.2 Dodać po numerze części przyrządów dwukierunkowych przyrządów "CA".
3.W przypadku urządzeń dwukierunkowych o VRo napięciu 10 V lub mniejszym,RLimit jest podwójny.
Charakterystyka:
Do zastosowań montowanych na powierzchni w celu optymalizacji przestrzeni na tablicy
Niski poziom wycieku
Jednostka jedno- i dwukierunkowa
Złącze pasywizowane ze szkła
Niska indukcja
Doskonała zdolność mocowania
3000 W. Współczynnik mocy szczytowej przy fali 10 × 1000 μs. Częstotliwość powtarzania (cykl pracy):00,01%.
Szybki czas reakcji: zazwyczaj mniej niż 1,0 s od 0 V do VBRmin
Typowy IRmniejsze niż 5 μA powyżej 12 V.
Lutowanie w wysokiej temperaturze: 260°C/40 sekund na końcowych
Typowy współczynnik maksymalnej temperatury ΔVBR= 0,1% × VBR@25°C× ΔT
Plastikowe opakowanie ma Wypalność laboratoryjną 94V-0
Maty cynk bez ołowiu
Bez halogenów i zgodne z RoHS
Typowy tryb awarii jest krótki od nadwyżonego napięcia lub prądu
Badanie wąsów przeprowadza się na podstawie JEDEC JESD201A zgodnie z jego tabelą 4a i 4c
IEC-61000-4-2 ESD 15kV ((powietrze), 8kV (kontakt)
Ochrona ESD linii danych zgodnie z IEC 61000-4-2 (IEC801-2)
Ochrona EFT linii danych zgodnie z IEC 61000-4-4 (IEC801-4)
Zastosowanie:
Urządzenia TVS są idealne do ochrony interfejsów I/O, busów VCC i innych podatnych na zagrożenie obwodów stosowanych w telekomunikacjach, komputerowych, przemysłowych i elektronicznych aplikacjach konsumenckich.
| Parametry |
Symbol |
Wartość |
Jednostka |
| Rozpraszanie mocy impulsu szczytowego z falą 10/1000μs (rys.1) (Uwaga 1), (Uwaga 2) |
PPPM |
3000 |
Watty |
| Prąd impulsowy szczytowy o formie fali 10/1000 μs. (Uwaga 1, rys. 3) |
Ja...PP |
Zobacz następną tabelę |
Ampery |
| Rozpraszanie energii na bezkresnym zlewie cieplnym w TL= 75°C |
PM(AV) |
6.0 |
Watty |
| Szczytowy prąd fal do przodu, 8,3 ms pojedyncza półfalówka sinusowa (Uwaga 3) |
Ja...FSM |
300 |
Ampery |
| Maksymalne natychmiastowe napięcie przenoszone do przodu przy 25A wyłącznie w jednym kierunku (uwaga 4) |
VF |
3.5/5.0 |
napięcie |
| Połączenie robocze i zakres temperatury przechowywania. |
TJ, TSTG |
-55 do +150 |
°C |
|
Uwaga:
1Impuls prądu niepowtarzalnego, według rys. 3 i zredukowany powyżej TA= 25°C na rys. 2.
2. Zamontowane na miedzianych podkładkach o grubości 5,0 mm x 5,0 mm (0,03 mm) do każdego końca.
3. 8,3 ms pojedyncza pół fala sinusów lub równoważna fala kwadratowa, cykl pracy = maksymalnie 4 impulsy na minutę.
4. VF< 3,5 V dla VBR< 200V i VF< 6,5 V dla VBR> 201 V.
|
