Dom /Produkty/Diody TVS/5000W Wysokiej mocy Nawierzchnia TVS 5.0SMDJ Seria 5.0SMDJ12A 12VRWM

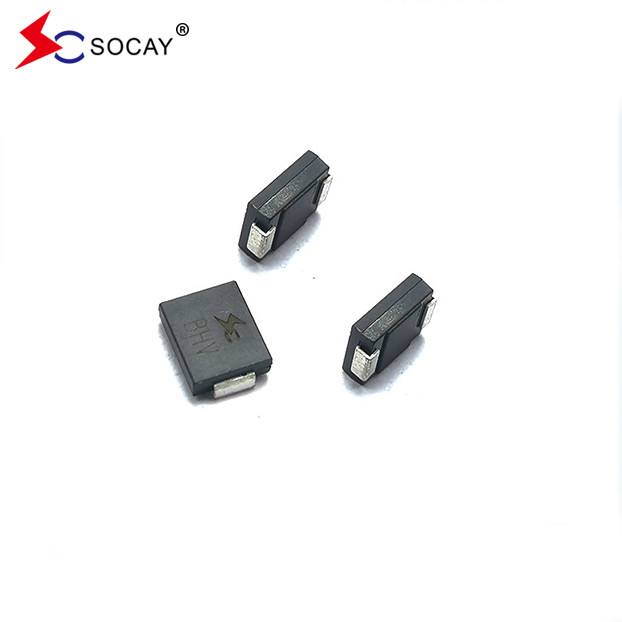

5000W Wysokiej mocy Nawierzchnia TVS 5.0SMDJ Seria 5.0SMDJ12A 12VRWM

500szt
MOQ
negotiable
Cena £
5000W Wysokiej mocy Nawierzchnia TVS 5.0SMDJ Seria 5.0SMDJ12A 12VRWM
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Nazwa produktu: Diody TVS
Rodzaj opakowania: DO-214AB/SMC
Vrwm: 12,0 V
Vbr@It (min.): 13,30 V
Vbr@It (maks.): 14.70V
TO: 1mA
Vc@Ipp: 19,9 V
Ipp: 253.77A
Ir@Vrwm: 800µA
Zakres temperatur przechowywania: -55 do +150 ℃
Podkreślić:

5000W Surface Mount TVS

,

Nawierzchnia TVS 12VRWM
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Guangdong, Chiny
Nazwa handlowa: SOCAY
Orzecznictwo: UL,REACH,RoHS,ISO
Numer modelu: 5.0SMDJ12A
Dokument: Broszura produktu w wersji PDF
Zapłata
Czas dostawy: 5-8 dni roboczych
opis produktu

5000W wysokiej mocy 5.0SMDJ Series TVS Diodę 5.0SMDJ12A Surface Mount TVS 12VRWM



DATA SHEET:5.0SMDJ_v2107.1.pdf





Opis:

W sprawie5.0SMDJProdukty z diody tłumiącej przejściowej serii TVS to nowy rodzaj urządzenia o wysokiej wydajności do ochrony obwodu opracowanego przez SOCAY dla specjalnych potrzeb przemysłu motoryzacyjnego.Ma niezwykle szybki czas reakcji (poziom poniżej nanosekundy) i bardzo wysoką zdolność absorpcji fal falowychSpecjalnie zaprojektowane do ochrony wrażliwych urządzeń elektronicznych w zastosowaniach elektroniki samochodowej przed przejściowymi napięciami spowodowanymi uderzeniami piorunami i innymi przejściowymi zdarzeniami napięciowymi.



Numer części Oznakowanie

Odwrót

Zatrzymanie

napięcie VRWM (V)

Podział

napięcieVBR (V)

@IT

Badanie

Aktualność

Ja...T (mA)

Maksymalny

Włączenie

napięcie VC @IPP(V)

Maksymalny

Szczyt

Puls

Aktualność Ja...PP(A)

Maksymalny

Odwrót

WyciekJa...R

@VRWM (μA)
Uniwersytet Bi Uni Bi   Min. Max.
/ 5.0SMDJ8.0CA / 5BDP 8.0 8.89 9.83 1 13.6 367.60 100
5.0SMDJ11A 5.0SMDJ11CA 5PDX 5BDX 11.0 12.20 13.50 1 18.2 277.47 800
5.0SMDJ12A 5.0SMDJ12CA 5PDZ 5BDZ 12.0 13.30 14.70 1 19.9 253.77 800
5.0SMDJ13A 5.0SMDJ13CA 5PEE 5BEE 13.0 14.40 15.90 1 21.5 234.88 500
5.0SMDJ14A 5.0SMDJ14CA 5PEG 5BEG 14.0 15.60 17.20 1 23.2 217.67 200
5.0SMDJ15A 5.0SMDJ15CA 5PEK 5BEK 15.0 16.70 18.50 1 24.4 206.97 100
5.0SMDJ16A 5.0SMDJ16CA 5PEM 5BEM 16.0 17.80 19.70 1 26.0 194.23 50
5.0SMDJ17A 5.0SMDJ17CA 5PEP 5BEP 17.0 18.90 20.90 1 27.6 182.97 20
5.0SMDJ18A 5.0SMDJ18CA 5PER 5BER 18.0 20.00 22.10 1 29.2 172.95 10
5.0SMDJ19A 5.0SMDJ19CA 5PET 5BET 19.0 21.10 23.30 1 30.8 164.07 10
5.0SMDJ20A 5.0SMDJ20CA 5PEV 5BEV 20.0 22.20 24.50 1 32.4 155.86 5
5.0SMDJ22A 5.0SMDJ22CA 5PEX 5BEX 22.0 24.40 26.90 1 35.5 142.25 5
5.0SMDJ24A 5.0SMDJ24CA 5PEZ 5BEZ 24.0 26.70 29.50 1 38.9 129.82 5
5.0SMDJ26A 5.0SMDJ26CA 5PFE 5BFE 26.0 28.90 31.90 1 42.1 119.95 5
5.0SMDJ28A 5.0SMDJ28CA 5PFG 5BFG 28.0 31.10 34.40 1 45.4 111.23 5
5.0SMDJ30A 5.0SMDJ30CA 5PFK 5BFK 30.0 33.30 36.80 1 48.4 104.34 5
5.0SMDJ33A 5.0SMDJ33CA 5PFM 5BFM 33.0 36.70 40.60 1 53.3 94.75 5
5.0SMDJ36A 5.0SMDJ36CA 5PFP 5BFP 36.0 40.00 44.20 1 58.1 86.92 5
5.0SMDJ40A 5.0SMDJ40CA 5PFR 5BFR 40.0 44.40 49.10 1 64.5 78.29 5
5.0SMDJ43A 5.0SMDJ43CA 5PFT 5BFT 43.0 47.80 52.80 1 69.4 72.77 5
5.0SMDJ45A 5.0SMDJ45CA 5PFV 5BFV 45.0 50.00 55.30 1 72.7 69.46 5
5.0SMDJ48A 5.0SMDJ48CA 5PFX 5BFX 48.0 53.30 58.90 1 77.4 65.25 5
5.0SMDJ51A 5.0SMDJ51CA 5PFZ 5BFZ 51.0 56.70 62.70 1 82.4 61.29 5
5.0SMDJ54A 5.0SMDJ54CA 5PGE 5BGE 54.0 60.00 66.30 1 87.1 57.98 5
5.0SMDJ58A 5.0SMDJ58CA 5PGG 5BGG 58.0 64.40 71.20 1 93.6 53.95 5
5.0SMDJ60A 5.0SMDJ60CA 5PGK 5BGK 60.0 66.70 73.70 1 96.8 52.17 5
5.0SMDJ64A 5.0SMDJ64CA 5PGM 5BGM 64.0 71.10 78.60 1 103.0 49.03 5
5.0SMDJ70A 5.0SMDJ70CA 5PGP 5BGP 70.0 77.80 86.00 1 113.0 44.69 5
5.0SMDJ75A 5.0SMDJ75CA 5PGR 5BGR 75.0 83.30 92.10 1 121.0 41.74 5
5.0SMDJ78A 5.0SMDJ78CA 5PGT 5BGT 78.0 86.70 95.80 1 126.0 40.08 5
5.0SMDJ80A 5.0SMDJ80CA 5PGB 5BGB 80.0 88.80 97.60 1 129.6 38.97 5
5.0SMDJ85A 5.0SMDJ85CA 5PGV 5BGV 85.0 94.40 104.00 1 137.0 36.86 5
5.0SMDJ90A 5.0SMDJ90CA 5PGX 5BGX 90.0 100.00 111.00 1 146.0 34.59 5
5.0SMDJ100A 5.0SMDJ100CA 5PGZ 5BGZ 100.0 111.00 123.00 1 162.0 31.17 5
5.0SMDJ110A 5.0SMDJ110CA 5PHE 5BHE 110.0 122.00 135.00 1 177.0 28.53 5
5.0SMDJ120A 5.0SMDJ120CA 5PHG 5BHG 120.0 133.00 147.00 1 193.0 26.17 5
5.0SMDJ130A 5.0SMDJ130CA 5PHK 5BHK 130.0 144.00 159.00 1 209.0 24.16 5
5.0SMDJ140A 5.0SMDJ140CA 5PHB 5BHB 140.0 155.00 171.00 1 226.8 22.27 5
5.0SMDJ150A 5.0SMDJ150CA 5PHM 5BHM 150.0 167.00 185.00 1 243.0 20.78 5
5.0SMDJ160A 5.0SMDJ160CA 5PHP 5BHP 160.0 178.00 197.00 1 259.0 19.50 5
5.0SMDJ170A 5.0SMDJ170CA 5PHR 5BHR 170.0 189.00 209.00 1 275.0 18.36 5
5.0SMDJ180A 5.0SMDJ180CA 5PHT 5BHT 180.0 201.00 220.00 1 291.6 17.32 5
5.0SMDJ190A 5.0SMDJ190CA 5PHV 5BHV 190.0 211.00 232.00 1 307.8 16.41 5
5.0SMDJ200A 5.0SMDJ200CA 5PHW 5BHW 200.0 224.00 247.00 1 324.0 9.26 5
5.0SMDJ220A 5.0SMDJ220CA 5PHX 5BHX 220.0 246.00 272.00 1 356.0 8.43 5
5.0SMDJ250A 5.0SMDJ250CA 5PHZ 5BHZ 250.0 279.00 309.00 1 405.0 7.41 5
5.0SMDJ300A 5.0SMDJ300CA 5PJE 5BJE 300.0 335.00 371.00 1 486.0 6.17 5
5.0SMDJ350A 5.0SMDJ350CA 5PJG 5BJG 350.0 391.00 432.00 1 567.0 5.29 5
5.0SMDJ400A 5.0SMDJ400CA 5PJK 5BJK 400.0 447.00 494.00 1 648.0 4.63 5
5.0SMDJ440A 5.0SMDJ440CA 5PJM 5BJM 440.0 492.00 543.00 1 713.0 4.21 5





Zastosowanie:

Urządzenia TVS są idealne do ochrony interfejsów I/O, busów VCC i innych podatnych na zagrożenie obwodów stosowanych w telekomunikacjach, komputerowych, przemysłowych i elektronicznych aplikacjach konsumenckich.





Maksymalne wartości mocy (TA=25°C, chyba że zaznaczono inaczej)

Parametry Symbol Wartość Jednostka
Rozpraszanie mocy impulsu szczytowego z falą 10/1000μs (rys.1) (Uwaga 1), (Uwaga 2) PPPM 5000 W
Prąd impulsowy szczytowy o formie fali 10/1000 μs. (Uwaga 1, rys. 3) Ja...PP Zobacz następną tabelę A
Rozpraszanie energii na bezkresnym zlewie cieplnym w TL= 75°C PM ((AV) 6.5 W
Szczytowy prąd fal do przodu, 8,3 ms pojedyncza półfalówka sinusowa (Uwaga 3) Ja...FSM 300 A
Maksymalne natychmiastowe napięcie przenoszone do przodu przy 25A wyłącznie w jednym kierunku (uwaga 4) VF 3.5/5.0 V
Połączenie robocze i zakres temperatury przechowywania. TJ, TSTG -55 do +150 °C

Uwaga:

1Impuls prądu niepowtarzalnego, według rys. 3 i zredukowany powyżej TA= 25°C na rys. 2.

2. Zamontowane na miedzianych podkładkach o grubości 5,0 mm x 5,0 mm (0,03 mm) do każdego końca.

3. 8,3 ms pojedyncza pół fala sinusów lub równoważna fala kwadratowa, cykl pracy = maksymalnie 4 impulsy na minutę.

4. VF< 3,5 V dla VBR< 200V i VF< 6,5 V dla VBR> 201 V.





5000W Wysokiej mocy Nawierzchnia TVS 5.0SMDJ Seria 5.0SMDJ12A 12VRWM 0



5000W Wysokiej mocy Nawierzchnia TVS 5.0SMDJ Seria 5.0SMDJ12A 12VRWM 1

5000W Wysokiej mocy Nawierzchnia TVS 5.0SMDJ Seria 5.0SMDJ12A 12VRWM 2



5000W Wysokiej mocy Nawierzchnia TVS 5.0SMDJ Seria 5.0SMDJ12A 12VRWM 3



5000W Wysokiej mocy Nawierzchnia TVS 5.0SMDJ Seria 5.0SMDJ12A 12VRWM 4

5000W Wysokiej mocy Nawierzchnia TVS 5.0SMDJ Seria 5.0SMDJ12A 12VRWM 5

5000W Wysokiej mocy Nawierzchnia TVS 5.0SMDJ Seria 5.0SMDJ12A 12VRWM 6





Główne produkty SOCAY obejmują pełną gamę ceramicznych rur rozładowania gazu (GDT)., Diody tłumiące przejściowe (diody TVS), supresor ESD, supresory przeciążenia tirystorowego (TSS), ochroniarze węzłów zapłonowych (SPG), varystory (MOV), varystory chipów (MLV), bezpieczniki regulowalne PTC,Termistory o współczynniku ujemnej temperatury (termistory NTC)Od projektowania obwodu po testowanie produktu (i dostarczanie raportów z badań), zapewniamy Państwu kompleksowe usługi w dziedzinie ochrony obwodu.Z doskonałą jakością i obsługą, SOCAY zyskała szerokie uznanie klientów i szacunek branży.





Etykietka:

Dwukierunkowa dioda TVS

Składnik TVS

TVS Dioda SMD
