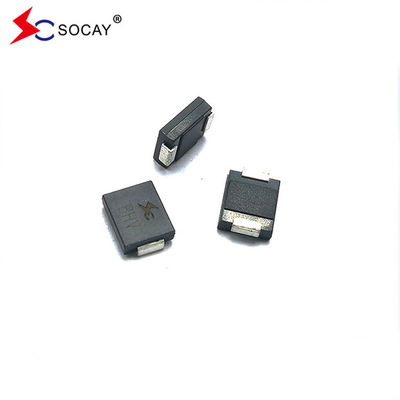

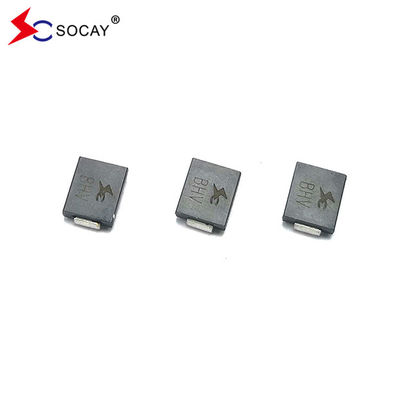

Szybki czas dostawy SOCAY 58V Dwukierunkowa dioda TVS 5.0SMDJ58CA IPP53.95A IR 5μA

u Do zastosowań montowanych na powierzchni w celu optymalizacji przestrzeni na tablicy

u Niski poziom przecieku

u Jednostka jedno- i dwukierunkowa

u Złącze pasywizowane ze szkła

u Niska indukcyjność

u Doskonała zdolność mocowania

u 5000W Maksymalna moc przy 10 × 1000μs forma fali Prędkość powtarzania (cykl pracy):00,01%.

u Szybki czas reakcji: zazwyczaj mniej niż 1,0 s od 0 V do V_BRmin

u Typowe_Rmniejsze niż 5 μA powyżej 25 V.

u Lutowanie w wysokiej temperaturze: 260°C/40 sekund na końcowych

u Typowy współczynnik maksymalnej temperatury ΔV_BR= 0,1% × V_BR@25°C× ΔT

u Opakowanie z tworzyw sztucznych ma Wypalność laboratoryjną 94V-0

U Maty cynk bez ołowiu

u wolne od halogenów i zgodne z RoHS

u Typowy tryb awarii jest krótki od nadmiernie określonego napięcia lub prądu

u Badanie wąsów jest przeprowadzane na podstawie JEDEC JESD201A zgodnie z tabelą 4a i 4c

u IEC-61000-4-2 ESD 15kV ((powietrze), 8kV (kontakt)

u Ochrona ESD linii danych zgodnie z normą IEC 61000-4-2 (IEC801-2)

u EFT ochrona linii danych zgodnie z IEC 61000-4-4 (IEC801-4)

Odwrót

Zatrzymanie

napięcie V_RWM (V)

Podział

napięcieV_BR (V)

@I_T

Badanie

Aktualność

Ja..._T (mA)

Maksymalny

Włączenie

napięcie V_C @I_PP(V)

Maksymalny

Szczyt

Puls

Aktualność Ja..._PP(A)

Maksymalny

Odwrót

WyciekJa..._R

@V_RWM (μA)

Uwaga:

1Impuls prądu niepowtarzalnego, według rys. 3 i zredukowany powyżej T_A= 25°C na rys. 2.

2. Zamontowane na miedzianych podkładkach o grubości 5,0 mm x 5,0 mm (0,03 mm) do każdego końca.

3. 8,3 ms pojedyncza pół fala sinusów lub równoważna fala kwadratowa, cykl pracy = maksymalnie 4 impulsy na minutę.

4. V_F< 3,5 V dla V_BR< 200V i V_F< 6,5 V dla V_BR> 201 V.
