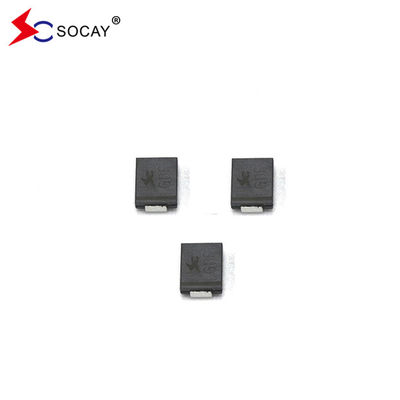

SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serii 3000W 5V - 440V

3000szt
MOQ
negotiable
Cena £
SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serii 3000W 5V - 440V
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Nazwa SMDJ48A: Diody TVS
Typ opakowania SMDJ48A: DO-214AB/SMC
SMDJ48A Vrwm: 48 V
Vbr@It (min.): 53,3 V
Vbr@It (maks.): 58.9V
SMDJ48A To: 1mA
Vc@Ipp: 77,4 V
SMDJ48A Ipp: 38.76A
SMDJ48A Ir@Vrwm: 1000 μA
Zakres temperatur przechowywania: -55 do +150 ℃
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Guangdong, Chiny
Nazwa handlowa: SOCAY
Orzecznictwo: UL,REACH,RoHS,ISO
Numer modelu: SMDJ48A
Dokument: Broszura produktu w wersji PDF
Zapłata
Czas dostawy: 5-8 dni roboczych
Możliwość Supply: 1000000szt
opis produktu

Marka SMDJ48A SMD Dioda tłumiąca napięcie SMDJ serii 3000W 5V~440V



DATA SHEET:SMDJ_v2107.1.pdf





Wymagania w odniesieniu do urządzeń, w których jest stosowany system monitorowania i monitorowania:

SMDJ48A SMD Transient Voltage Suppression jest specjalnie zaprojektowany do ochrony czułego sprzętu elektronicznego przed przemianami napięcia wywołanymi błyskawicami i innymi przemianami napięcia.



Parametry SMD TVS Symbol SMD TVS Wartość Jednostka
SMD TVS Rozpraszanie mocy impulsu szczytowego z falą 10/1000μs (rys.1) ((Uwaga 1), (Uwaga 2)



PPPM



3000



Watty
Prąd impulsowy szczytowy o formie fali 10/1000 μs. (Uwaga 1, rys. 3) Ja...PP Zobacz następną tabelę Ampery
SMD TVS Rozpraszanie mocy na bezkresnym zlewie ciepła w TL= 75°C PM ((AV) 6.0 Watty
Szczytowy prąd fal do przodu, 8,3 ms pojedyncza półfalówka sinusowa (Uwaga 3) Ja...FSM 300 Ampery
Maksymalne natychmiastowe napięcie przenoszone do przodu SMD TVS 25A tylko w jednym kierunku (uwaga 4)



VF



3.5/5.0



napięcie
SMD TVS Połączenie robocze i zakres temperatury przechowywania. TJ, TSTG -55 do +150 °C

Uwaga:

1Impuls prądu niepowtarzalnego, według rys. 3 i zredukowany powyżej TA= 25°C na rys. 2.

2. Zamontowane na miedzianych podkładkach o grubości 5,0 mm x 5,0 mm (0,03 mm) do każdego końca.

3. 8,3 ms pojedyncza pół fala sinusów lub równoważna fala kwadratowa, cykl pracy = maksymalnie 4 impulsy na minutę.

4. VF< 3,5 V dla VBR< 200V i VF< 6,5 V dla VBR> 201 V.







Numer części SMD TVS



Oznakowanie SMD TVS

 Wymagania w odniesieniu do urządzeń do monitorowania i monitorowania:

Poziom napięcia awaryjnego VBR (V)

@ IT

Prąd testowy SMD TVS IT

(mA)

Maksymalne napięcie zaciskowe VC

@IPP (V)

Maksymalny napięcie impulsowe

IPP (A)

Maksymalna odwrotna przecieka IR

@VRWM (μA)
Uniwersytet Bi Uniwersytet Bi   Min. Max.
SMDJ45A SMDJ45CA PFV DFV 45.0 50.00 55.30 1 72.7 41.27 5
SMDJ48A SMDJ48CA PFX DFX 48.0 53.30 58.90 1 77.4 38.76 5









SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serii 3000W 5V - 440V 0

SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serii 3000W 5V - 440V 1

SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serii 3000W 5V - 440V 2





SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serii 3000W 5V - 440V 3SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serii 3000W 5V - 440V 4


SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serii 3000W 5V - 440V 5

SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serii 3000W 5V - 440V 6

SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serii 3000W 5V - 440V 7



SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serii 3000W 5V - 440V 8

SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serii 3000W 5V - 440V 9

SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serii 3000W 5V - 440V 10

SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serii 3000W 5V - 440V 11

SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serii 3000W 5V - 440V 12

SMDJ48A SMD Transient Voltage Suppression Diode SMDJ serii 3000W 5V - 440V 13













Etykietka:

Dwukierunkowa dioda TVS

Składnik TVS

TVS Dioda SMD
