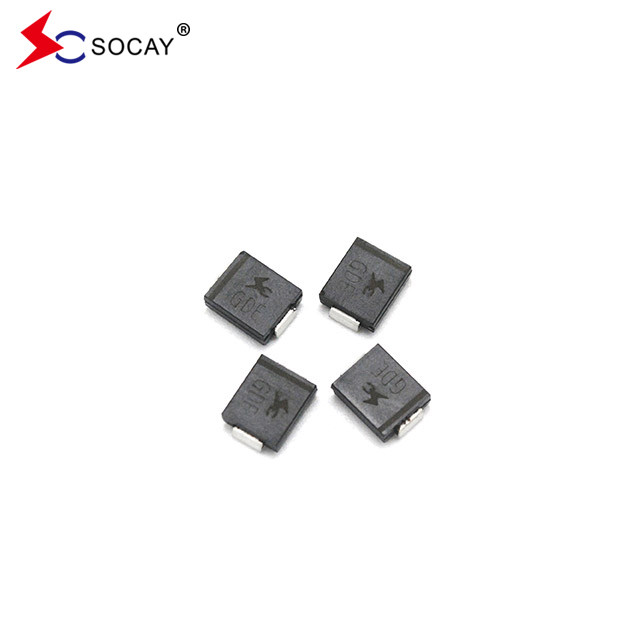

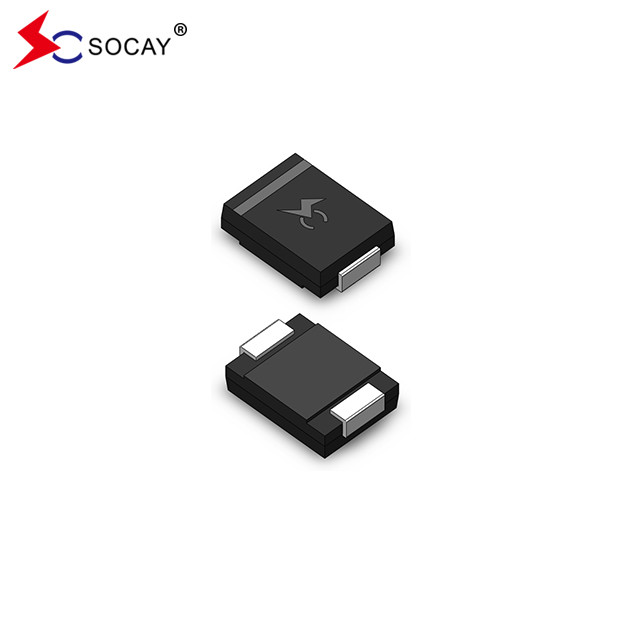

SMCJ TVS Diody tłumiące ESD DO-214AB-2 SMCJ90CA

SMCJ TVS Diody tłumiące ESD DO-214AB-2 SMCJ90CA

DATA SHEET:SMDJ_v2107.1.pdf

Diody tłumiące TVS ESD Opis:

SMCJ serii SMCJ90CA jest specjalnie zaprojektowany do ochrony wrażliwego sprzętu elektronicznego przed przejściowymi napięciami wywołanymi błyskawicami i innymi przejściowymi zdarzeniami napięciowymi.

Działanie diod tłumiących TVS ESD:

• SMCJ90CA jest przeznaczony do zastosowań na powierzchni, w celu optymalizacji przestrzeni na tablicy
• Wypływ SMCJ90CA jest bardzo niski.
• SMCJ90CA jest dwukierunkową jednostką
• Złącze pasywizowane ze szkła
• Ma niską indukcję.
• Ma doskonałą zdolność zaciskania.
• 1500 W. Maksymalna moc przy 10 × 1000μs.00,01%.
• Szybki czas reakcji: zazwyczaj mniej niż 1,0 s od 0 Volt do VBR min
• Typowe IR mniejsze niż 5 μA powyżej 12 V.
• Lutowanie w wysokiej temperaturze: 260°C/40 sekund na końcowych
• Typowy współczynnik maksymalnej temperatury ΔVBR = 0,1% × VBR@25°C× ΔT
• Plastikowe opakowanie ma Wypalność laboratoryjną 94V-0
• Maty cynk bez ołowiu
• Bez halogenów i zgodne z RoHS
• Typowy tryb awarii jest krótki od nadwyżonego napięcia lub prądu
• Badanie wąsów przeprowadza się na podstawie JEDEC JESD201A zgodnie z jego tabelą 4a i 4c
• IEC-61000-4-2 ESD 15kV ((powietrze), 8kV (kontakt)
• Ochrona ESD linii danych zgodnie z IEC 61000-4-2 (IEC801-2)
• Ochrona EFT linii danych zgodnie z IEC 61000-4-4 (IEC801-4)

Diody tłumiące TVS ESD Właściwości elektryczne (T_A=25°Co ile nie zaznaczono inaczej):
