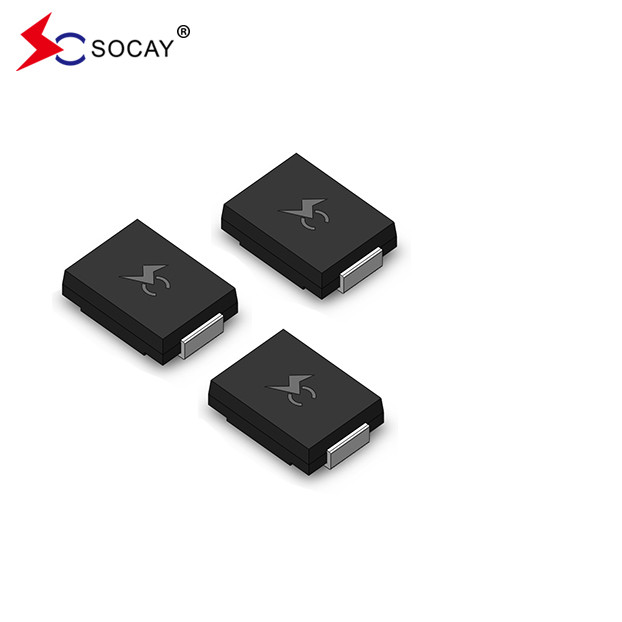

Nowe oryginalne tłumiące SMCJ ESD Diody TVS DO-214AB SMCJ90CA

Nowe oryginalne tłumiące SMCJ ESD Diody TVS DO-214AB SMCJ90CA

DATA SHEET:Wymagania w zakresie bezpieczeństwa

Opis urządzenia do tłumienia napięcia przejściowego (TVS) na powierzchni:

Powierzchniowe tłumiące napięcie przejściowe (TVS) są specjalnie zaprojektowane do ochrony czułych urządzeń elektronicznych przed przejściowymi napięciami wywołanymi błyskawicami i innymi przejściowymi zdarzeniami napięciowymi.

Wykorzystanie urządzeń do tłumienia napięcia przejściowego (TVS)

uCJ SM90CA nadaje się do zastosowań montowanych na powierzchni w celu optymalizacji przestrzeni na desce

Utrata jest bardzo niska.

u Komponent jednostki dwukierunkowej

u Złącze pasywizowane ze szkła

UCJ SM90CA ma niską indukcję.

U posiada doskonałą zdolność mocowania

u Możliwość osiągnięcia maksymalnej mocy przy fali 10 × 1000μs Prędkość powtarzania (cyklu roboczego):0.01% to 1500 W.

u Szybki czas reakcji SMCJ90CA: zazwyczaj mniej niż 1,0 s od 0 V do V_BRmin

u Typowe_Rmniejsze niż 5 μA powyżej 12 V.

u Lutowanie w wysokiej temperaturze: 260°C/40 sekund na końcowych

u Typowy współczynnik maksymalnej temperatury ΔV_BR= 0,1% × V_BR@25°C× ΔT

u Opakowanie z tworzyw sztucznych ma Wypalność laboratoryjną 94V-0

U Maty cynk bez ołowiu

u SMCJ90CA jest wolny od halogenów i zgodny z RoHS

u Typowy tryb awarii jest krótki od nadmiernie określonego napięcia lub prądu

u Badanie wąsów jest przeprowadzane na podstawie JEDEC JESD201A zgodnie z tabelą 4a i 4c

u IEC-61000-4-2 ESD 15kV ((powietrze), 8kV (kontakt)

u Ochrona ESD linii danych SMCJ90CA zgodnie z IEC 61000-4-2 (IEC801-2)

u EFT ochrona linii danych zgodnie z IEC 61000-4-4 (IEC801-4)
