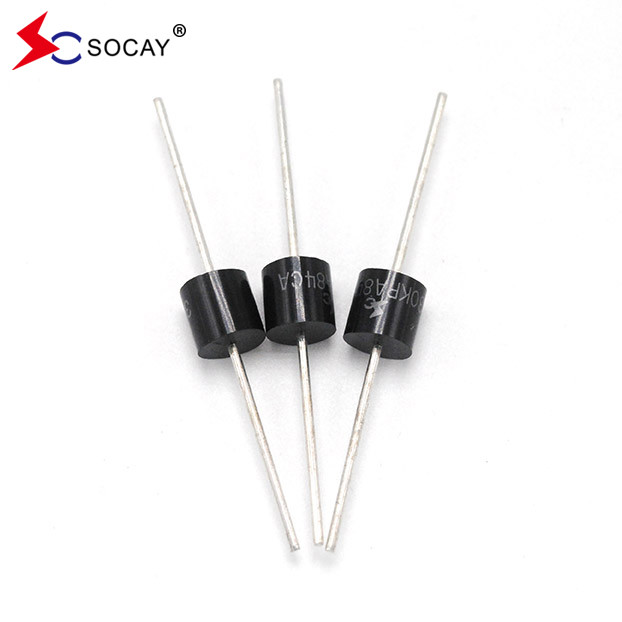

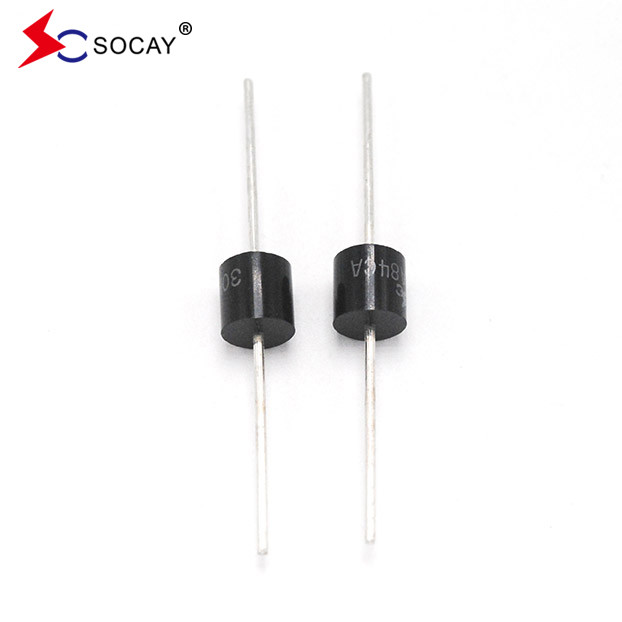

BOM Komponenty TVS Diody 78VWM 129VC P600 30KPA 30KPA78CA

250szt
MOQ
negotiable
Cena £
BOM Komponenty TVS Diody 78VWM 129VC P600 30KPA 30KPA78CA
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Kluczowe słowa: Ochrona diod
Wielkość: R6/P600
Rodzaj montażu: THT
Vrwm: 78V
Vbr@It (min.): 87,1 V
TO: 50MA
Vc@Ipp: 55,2 V
Ipp: 129A
Ir@Vrwm: 5000 μA
Zakres temperatur przechowywania: -55 do +150 ℃
Podkreślić:

Diody TVS 30KPA

,

Diody TVS 30KPA78CA

,

P600 Komponenty BOM
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Guangdong, Chiny
Nazwa handlowa: SOCAY
Orzecznictwo: UL,REACH,RoHS,ISO
Numer modelu: 30KPA90CA
Dokument: Broszura produktu w wersji PDF
Zapłata
Czas dostawy: 2-3 tygodnie
opis produktu

BOM Komponenty Diody TVS Diody TVS 78VWM 129VC P600 30KPA 30KPA78CA



DATA SHEET:30KPA.pdf





Opis:



Rury TVS są szeroko stosowane do ochrony półprzewodników i urządzeń wrażliwych, zazwyczaj do ochrony diod.wysoka moc tłumienia bieżących impulsów i niskie napięcie zaciskowe.





Numer części

Odwrót

Zatrzymanie

napięcie

VRWM

(V)

Podział

napięcieVBR (V)

@IT

Badanie

Aktualność

Ja...T

(mA)

Maksymalny

Włączenie

napięcie VC @IPP

(V)

Maksymalny

Szczyt

Puls

Aktualność Ja...PP(A)

Maksymalny

Odwrót

WyciekJa...R

@VRWM

(μA)
Uniwersytet Bi   Min.
30KPA28A 30KPA28CA 28 31.28 50 50.0 606.0 5000
30KPA30A 30KPA30CA 30 33.51 50 55.2 548.9 5000
30KPA33A 30KPA33CA 33 36.90 50 58.5 517.9 5000
30KPA36A 30KPA36CA 36 40.20 50 61.8 490.3 5000
30KPA39A 30KPA39CA 39 43.60 20 67.2 450.9 2000
30KPA42A 30KPA42CA 42 46.90 10 72.0 420.8 1000
30KPA43A 30KPA43CA 43 48.00 10 73.0 415.1 1000
30KPA45A 30KPA45CA 45 50.30 5 77.4 391.5 250
30KPA48A 30KPA48CA 48 53.60 5 81.6 371.3 150
30KPA51A 30KPA51CA 51 57.00 5 86.4 350.7 50
30KPA54A 30KPA54CA 54 60.30 5 91.4 331.5 20
30KPA58A 30KPA58CA 58 64.80 5 92.4 327.9 20
30KPA60A 30KPA60CA 60 67.00 5 102.0 297.1 15
30KPA64A 30KPA64CA 64 71.50 5 104.0 291.3 10
30KPA66A 30KPA66CA 66 73.70 5 107.0 283.2 2
30KPA70A 30KPA70CA 70 78.20 5 109.0 278.0 2
30KPA71A 30KPA71CA 71 79.30 5 111.5 271.7 2
30KPA72A 30KPA72CA 72 80.40 5 114.0 265.8 2
30KPA75A 30KPA75CA 75 83.80 5 119.4 253.8 2
30KPA78A 30KPA78CA 78 87.10 5 129.0 234.9 2
30KPA84A 30KPA84CA 84 93.80 5 139.2 217.7 2
30KPA90A 30KPA90CA 90 100.50 5 146.4 207.0 2
30KPA96A 30KPA96CA 96 107.20 5 156.0 194.2 2
30KPA102A 30KPA102CA 102 113.90 5 165.6 183.0 2
30KPA108A 30KPA108CA 108 120.60 5 175.2 172.9 2
30KPA120A 30KPA120CA 120 134.00 5 194.4 155.9 2
30KPA132A 30KPA132CA 132 147.40 5 213.0 142.3 2
30KPA144A 30KPA144CA 144 160.80 5 223.2 135.8 2
30KPA150A 30KPA150CA 150 167.60 5 233.4 129.8 2
30KPA156A 30KPA156CA 156 174.30 5 245.0 123.7 2
30KPA160A 30KPA160CA 160 178.70 5 252.6 120.0 2
30KPA168A 30KPA168CA 168 187.70 5 272.4 111.2 2
30KPA170A 30KPA170CA 170 189.90 5 275.0 110.2 2
30KPA180A 30KPA180CA 180 201.10 5 290.4 104.3 2
30KPA198A 30KPA198CA 198 221.20 5 319.8 94.7 2
30KPA216A 30KPA216CA 216 241.30 5 348.6 86.9 2
30KPA240A 30KPA240CA 240 268.10 5 387.0 78.3 2
30KPA258A 30KPA258CA 258 188.20 5 416.4 72.8 2
30KPA260A 30KPA260CA 260 290.40 5 416.0 72.8 2
30KPA270A 30KPA270CA 270 301.60 5 436.2 69.5 2
30KPA280A 30KPA280CA 280 312.80 5 464.0 65.3 2
30KPA288A 30KPA288CA 288 321.70 5 469.9 64.5 2





Główne składniki:





Materiały półprzewodnikowe, matryce, opakowania z żywicy.







Zastosowanie:



Urządzenia TVS są idealne do ochrony interfejsów I/O, busów VCC i innych podatnych na zagrożenie obwodów stosowanych w telekomunikacjach, komputerowych, przemysłowych i elektronicznych aplikacjach konsumenckich.







Parametry Symbol Wartość Jednostka
Rozpraszanie mocy impulsu szczytowego z falą 10/1000μs (rys.1) (Uwaga 1), (Uwaga 2) PPPM 30000 Watty
Prąd impulsowy szczytowy o formie fali 10/1000 μs. (Uwaga 1, rys. 3) Ja...PP Zobacz następną tabelę Ampery
Rozpraszanie energii na bezkresnym zlewie cieplnym w TL= 75°C PM(AV) 8.0 Watty
Szczytowy prąd fal do przodu, 8,3 ms pojedyncza półfalówka sinusowa (Uwaga 3) Ja...FSM 500 Ampery
Połączenie robocze i zakres temperatury przechowywania. TJ, TSTG -55 do +150 °C

Uwaga:

1Impuls prądu niepowtarzalnego, według rys. 3 i zredukowany powyżej TA= 25°C na rys. 2.

2. Zamontowane na miedzianych podkładkach o grubości 5,0 mm x 5,0 mm (0,03 mm) do każdego końca.

3. 8,3 ms pojedyncza pół fala sinusów lub równoważna fala kwadratowa, cykl pracy = maksymalnie 4 impulsy na minutę.

4. VF< 3,5 V dla VBR< 200V i VF< 6,5 V dla VBR> 201 V.






BOM Komponenty TVS Diody 78VWM 129VC P600 30KPA 30KPA78CA 0



BOM Komponenty TVS Diody 78VWM 129VC P600 30KPA 30KPA78CA 1

BOM Komponenty TVS Diody 78VWM 129VC P600 30KPA 30KPA78CA 2

BOM Komponenty TVS Diody 78VWM 129VC P600 30KPA 30KPA78CA 3

BOM Komponenty TVS Diody 78VWM 129VC P600 30KPA 30KPA78CA 4

BOM Komponenty TVS Diody 78VWM 129VC P600 30KPA 30KPA78CA 5



BOM Komponenty TVS Diody 78VWM 129VC P600 30KPA 30KPA78CA 6



Częste pytania
Czy mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.

Czy macie MOQ?
A: MOQ zależy od rodzaju produktu, 1pc do kontroli próbki jest dostępny

P3: Jak wysyłasz towary i jak długo trwa ich przywóz?
Odp.: Zazwyczaj wysyłamy za pomocą DHL, UPS, FedEx lub TNT. Zazwyczaj przywóz trwa 3-5 dni. Wysyłka lotnicza i morska jest również opcjonalna.

P4: Jak postępować z zamówieniem?
A: Po pierwsze, daj nam znać swoje wymagania lub aplikację.
Po drugie, cytujemy zgodnie z Waszymi wymaganiami lub sugestiami.
Po trzecie, klient potwierdza próbki i składa depozyt na formalne zamówienie.
Po czwarte, zorganizujemy produkcję.

P5: Czy oferujesz gwarancję na produkty?
O: Tak, oferujemy 2-5 lat gwarancji na nasze produkty.
