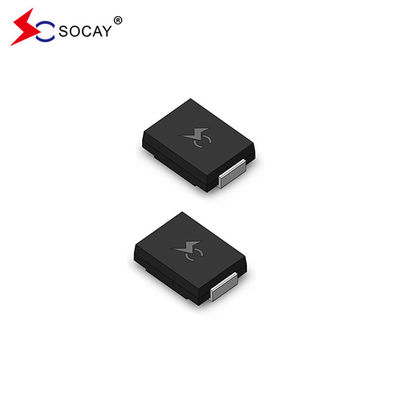

SMCJ78CA TVS Diody SCOAY SMCJ ESD Nawierzchniowe podnośniki przejściowego napięcia

SMCJ78CA TVS Diody SCOAY SMCJ ESD Nawierzchniowe podnośniki przejściowego napięcia

Diody SMCJ78CA TVS DATASHEET:Wymagania w zakresie bezpieczeństwa

Dioda SMCJ78CA TVS Opis i zastosowanie:

Serię SMCJ zaprojektowano specjalnie do ochrony czułych urządzeń elektronicznych przed przejściowymi napięciami wywołanymi błyskawicami i innymi przejściowymi zdarzeniami napięciowymi.

Urządzenia TVS są idealne do ochrony interfejsów I/O, busów VCC i innych podatnych na zagrożenie obwodów stosowanych w telekomunikacji, komputerowych, przemysłowych i elektronicznych aplikacjach konsumenckich.

Działanie diody SMCJ78CA TVS:

• W przypadku zastosowań montowanych na powierzchni, optymalizuj przestrzeń tablicy.
• Niski poziom wycieku
• Jednostka jedno- i dwukierunkowa
• Maty cynk bez ołowiu
• Bez halogenów i zgodne z RoHS
• Złącze pasywizowane ze szkła
• Niska indukcja
• Doskonała zdolność mocowania

Profil diody SMCJ78CA TVS:

• Urządzenie ma maksymalną moc 1500 W przy częstotliwości powtarzania się fali 10 × 1000 μs (cyklu roboczego) wynoszącej 0,01%.

• Ma szybki czas reakcji, zazwyczaj mniej niż 1,0 s od 0 V do VBR min, a typowy IR mniej niż 5 μA powyżej 12 V.

• Urządzenie może wytrzymać lutowanie w wysokiej temperaturze, do 260°C/40 sekund w końcowych.

• Typowy współczynnik maksymalnej temperatury wynosi ΔVBR = 0,1% × VBR@25°C× ΔT.

• Plastikowy opakowanie jest ocenione jako Laboratorium Underwriters zapalność 94V-0.

• Typowy tryb awarii występuje, gdy napięcie lub prąd są nadmiernie określone.
• Aby sprawdzić obecność wąsów, należy zastosować normę JEDEC JESD201A, w szczególności tabelę
• IEC-61000-4-2 ESD 15kV ((powietrze), 8kV (kontakt)
• Ochrona ESD linii danych zgodnie z IEC 61000-4-2 (IEC 801-2)
• EFT ochrony linii danych zgodnie z IEC 61000-4-4 ((IEC801-4)
