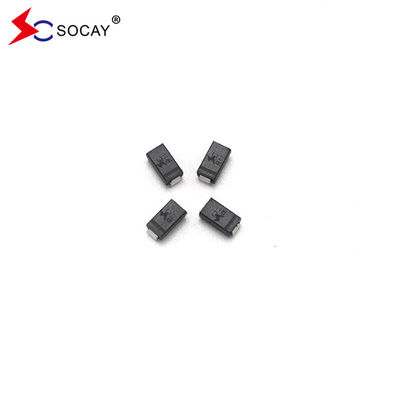

Socay TVS Diody 400w 22V Nawierzchnia montaż Przejściowe tłumiące napięcie SMAJ22A SMC
DATA SHEET:SMAJ_v2207.1.pdf
Krótkie wprowadzenie:
Seria SMAJ jest przeznaczona do ochrony sprzętu elektronicznego przed przejściowymi napięciami spowodowanymi błyskawicami i innymi przejściowymi zdarzeniami napięciowymi.
Zastosowanie:
Urządzenia TVS są doskonałe do zabezpieczenia interfejsów I/O, szlaku VCC i innych podatnych na zagrożenie obwódów wykorzystywanych w telekomunikacji, komputerowej, przemysłowej i konsumenckich aplikacjach elektronicznych.
| Numer części |
Merking |
Odwrotne odłączenie
napięcie VRWM(V) |
Napięcie awaryjne VBR (V)
@ IT |
Badanie
Aktualność
IT ((mA)
|
Maksymalny
Włączenie
napięcie VC @IPP (V) |
Maksymalny
Szczyt
Prąd pulsowy
IPP (A) |
Maksymalny
Odwrotna przecieka IR @VRWM (μA) |
| Uniwersytet |
Bi |
Uniwersytet |
Bi |
Min. |
Max. |
| SMAJ45A |
SMAJ45CA |
CV |
YV |
45.0 |
50.00 |
55.30 |
1 |
72.7 |
5.50 |
5 |
| SMAJ48A |
SMAJ48CA |
CX |
YX |
48.0 |
53.30 |
58.90 |
1 |
77.4 |
5.17 |
5 |
| SMAJ51A |
SMAJ51CA |
CZ |
YZ |
51.0 |
56.70 |
62.70 |
1 |
82.4 |
4.85 |
5 |
| SMAJ54A |
SMAJ54CA |
RE |
ZE |
54.0 |
60.00 |
66.30 |
1 |
87.1 |
4.59 |
5 |
| SMAJ58A |
SMAJ58CA |
RG |
ZG |
58.0 |
64.40 |
71.20 |
1 |
93.6 |
4.27 |
5 |
| SMAJ60A |
SMAJ60CA |
RK |
ZK |
60.0 |
66.70 |
73.70 |
1 |
96.8 |
4.13 |
5 |
| SMAJ64A |
SMAJ64CA |
RM |
ZM |
64.0 |
71.10 |
78.60 |
1 |
103.0 |
3.88 |
5 |
| SMAJ70A |
SMAJ70CA |
RP |
ZP |
70.0 |
77.80 |
86.00 |
1 |
113.0 |
3.54 |
5 |
| SMAJ75A |
SMAJ75CA |
RR |
ZR |
75.0 |
83.30 |
92.10 |
1 |
121.0 |
3.31 |
5 |
| SMAJ78A |
SMAJ78CA |
NT1 węgiel |
ZT |
78.0 |
86.70 |
95.80 |
1 |
126.0 |
3.17 |
5 |
| SMAJ80A |
SMAJ80CA |
RB |
ZB |
80.0 |
88.80 |
97.60 |
1 |
129.6 |
3.09 |
5 |
| SMAJ85A |
SMAJ85CA |
RV |
ZV |
85.0 |
94.40 |
104.00 |
1 |
137.0 |
2.92 |
5 |
| SMAJ90A |
SMAJ90CA |
RX |
ZX |
90.0 |
100.00 |
111.00 |
1 |
146.0 |
2.74 |
5 |
| SMAJ100A |
SMAJ100CA |
RZ |
ZZ |
100.0 |
111.00 |
123.00 |
1 |
162.0 |
2.47 |
5 |
| SMAJ110A |
SMAJ110CA |
SE |
VE |
110.0 |
122.00 |
135.00 |
1 |
177.0 |
2.26 |
5 |
| SMAJ120A |
SMAJ120CA |
SG |
VG |
120.0 |
133.00 |
147.00 |
1 |
193.0 |
2.07 |
5 |
| SMAJ130A |
SMAJ130CA |
SK |
VK |
130.0 |
144.00 |
159.00 |
1 |
209.0 |
1.91 |
5 |
| SMAJ140A |
SMAJ140CA |
SB |
VB |
140.0 |
155.00 |
171.00 |
1 |
226.8 |
1.76 |
5 |
| SMAJ150A |
SMAJ150CA |
SM |
VM |
150.0 |
167.00 |
185.00 |
1 |
243.0 |
1.65 |
5 |
| SMAJ160A |
SMAJ160CA |
SP |
Wiceprezes |
160.0 |
178.00 |
197.00 |
1 |
259.0 |
1.54 |
5 |
| SMAJ170A |
SMAJ170CA |
SR |
VR |
170.0 |
189.00 |
209.00 |
1 |
275.0 |
1.45 |
5 |
| SMAJ180A |
SMAJ180CA |
ST |
VT |
180.0 |
201.00 |
220.00 |
1 |
291.6 |
1.37 |
5 |
| SMAJ190A |
SMAJ190CA |
SV |
VV |
190.0 |
211.00 |
232.00 |
1 |
307.8 |
1.30 |
5 |
| SMAJ200A |
SMAJ200CA |
SW |
VW |
200.0 |
224.00 |
247.00 |
1 |
324.0 |
1.23 |
5 |
| SMAJ220A |
SMAJ220CA |
SX |
VX |
220.0 |
246.00 |
272.00 |
1 |
356.0 |
1.12 |
5 |
| SMAJ250A |
SMAJ250CA |
SZ |
WZ |
250.0 |
279.00 |
309.00 |
1 |
405.0 |
0.99 |
5 |
| SMAJ300A |
SMAJ300CA |
DE |
On |
300.0 |
335.00 |
371.00 |
1 |
486.0 |
0.82 |
5 |
| SMAJ350A |
SMAJ350CA |
Dyrekcja Generalna |
HG |
350.0 |
391.00 |
432.00 |
1 |
567.0 |
0.71 |
5 |
| SMAJ400A |
SMAJ400CA |
DK |
HK |
400.0 |
447.00 |
494.00 |
1 |
648.0 |
0.62 |
5 |
| SMAJ440A |
SMAJ440CA |
DM |
HM. |
440.0 |
492.00 |
543.00 |
1 |
713.0 |
0.56 |
5 |
Uwaga:
1.1.Powstanie "A" oznacza urządzenie o tolerancji 5%.
2.2 Dodać po numerze części przyrządów dwukierunkowych przyrządów "CA".
3.3 Do urządzeń dwukierunkowych o VRo napięciu 10 V lub mniejszym,RLimit jest podwójny.
Charakterystyka:
Połączenie jest pasywizowane szkłem
Niska indukcja
Niski poziom wycieku
Jednostka jedno- i dwukierunkowa
Zdolność zaciskania jest doskonała
Płaty z matowym cynkiem bez ołowiu.
Bez halogenów i zgodne z RoHS
Optymalizacja przestrzeni na tablicy do zastosowań na powierzchni
Plastikowy opakowanie ma wskaźnik zapalności 94V-0.
Nadmierna specyfikacja napięcia lub prądu jest częstą przyczyną awarii
Badanie Whiskera przeprowadza się zgodnie z JEDEC JESD201A, w szczególności zgodnie z jego tabelą 4a i 4c.
Urządzenie ma maksymalną moc 400 W przy użyciu częstotliwości powtarzania się fali 10 × 1000 μs (cyklu roboczego) 0,01%.
Szybki czas reakcji: zazwyczaj mniej niż 1,0 s od 0 Volt do VBR min
Typowe podczerwień (IR) jest mniejsze niż 5 mikroamperów (μA) powyżej 12 V.
Lutowanie przy wysokich temperaturach: końcówki powinny być podgrzewane do 260°C przez 40 sekund.
IEC-61000-4-2 ESD 15kV ((powietrze), 8kV (kontakt)
Typowy współczynnik maksymalnej temperatury ΔVBR = 0,1% × VBR@25°C× ΔT
Ochrona ESD linii danych zgodnie z IEC 61000-4-2 (IEC 801-2)
EFT ochrony linii danych zgodnie z IEC 61000-4-4 ((IEC801-4)
| Parametry |
Symbol |
Wartość |
Jednostka |
| Rozpraszanie mocy impulsu szczytowego z falą 10/1000μs (rys.1) (Uwaga 1), (Uwaga 2) |
PPPM |
400 |
Watty |
| Prąd impulsowy szczytowy o formie fali 10/1000 μs. (Uwaga 1, rys. 3) |
Ja...PP |
Zobacz następną tabelę |
Ampery |
| Rozpraszanie energii na bezkresnym zlewie cieplnym w TL= 75°C |
PM(AV) |
1.0 |
Watty |
| Szczytowy prąd fal do przodu, 8,3 ms pojedyncza półfalówka sinusowa (Uwaga 3) |
Ja...FSM |
40 |
Ampery |
| Maksymalne natychmiastowe napięcie przenoszone do przodu przy 25A wyłącznie w jednym kierunku (uwaga 4) |
VF |
3.5/5.0 |
napięcie |
| Połączenie robocze i zakres temperatury przechowywania. |
TJ, TSTG |
-55 do +150 |
°C |
Uwaga:
1Wykorzystaj puls prądu niepowtarzalnego, jak pokazano na rysunku 3, i obniż temperaturę powyżej TA = 25°C, jak pokazano na rysunku 2. 2.
2.Ustawić urządzenie na miedzianych podkładkach o grubości 5,0 mm x 5,0 mm (0,03 mm) na każdym końcowym.
3Urządzenie powinno wytwarzać jedną pół falę sinusową lub równoważną falę kwadratową o długości 8,3 ms. Cykl pracy nie powinien przekraczać 4 impulsów na minutę. Niepotrzebne wypełniacze zostały usunięte.
4.Przednie napięcie (VF) powinno być mniejsze niż 3,5 V dla wartości VBR poniżej 200 V i mniejsze niż 6,5 V dla wartości VBR powyżej 201 V. Wszystkie jednostki i wskaźniki powinny być ściśle przestrzegane.
