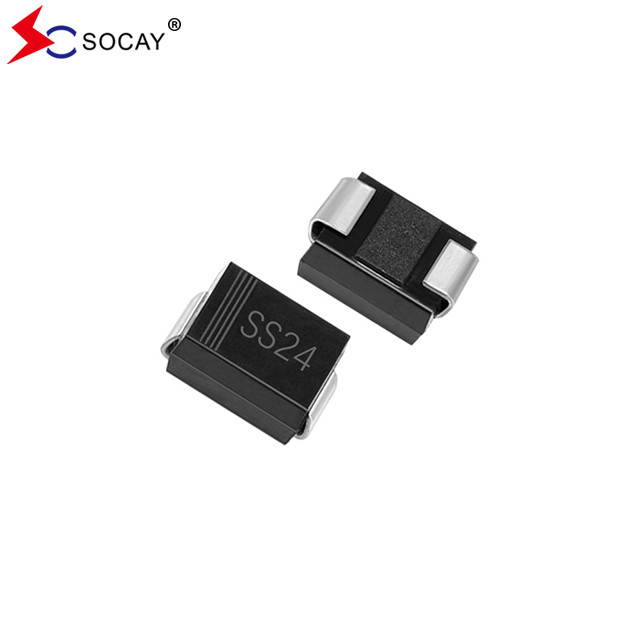

SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Pakiet SS24B 40VRRM

3000szt
MOQ
negotiable
Cena £
SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Pakiet SS24B 40VRRM
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Nazwa komponentu: Prostowniki barierowe Schottky’ego
Pakiet: DO-214AA ((SMB)
SS24B Max. VRRM: 40V
SS24B Max. VRMS: 28V
SBD Max. VDC: 40V
SS24B Max. IF(AV): 2A
Prostowniki IFSM: 50A
Prostowniki VF: 0,5 V
Podkreślić:

SMB Package Schottky Barrier Rectifiers

,

Wykorzystuje się w tym celu:

,

SS24B
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Guangdong, Chiny
Nazwa handlowa: SOCAY
Orzecznictwo: REACH,RoHS,ISO
Numer modelu: SS24B
Dokument: Broszura produktu w wersji PDF
Zapłata
Czas dostawy: 5-8 dni roboczych
opis produktu

SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA(SMB) Pakiet SS24B 40VRRM



Wyroby o masie nieprzekraczającej 1 kgDATA SHEET:/SS22B~SS220B(SMB) /v93.1.pdf





Wykorzystanie urządzeń do naprawy bariery Schottky SS24B

  • Opakowanie z tworzyw sztucznych posiada klasyfikację zapalności 94V-0.
  • Do zastosowań montowanych na powierzchni w celu optymalizacji przestrzeni na tablicy.
  • Niska utrata mocy, wysoka wydajność.
  • Schottky Barrier Rectifiers SS24B ma wysoką zdolność przepływową.
  • Bez ołowiu zgodnie z unijnymi przepisami RoHS 2.0.

  • Zielony związek formowania zgodnie z normą IEC 61249.



Wymagania w odniesieniu do urządzeń o charakterze mechanicznym:



  • Pudełko: JEDEC DO-214AA odlewany tworzywo sztuczne.
  • Wykorzystanie urządzeń do pomiaru węglowodorów

  • Waga: 0,0032 uncji, 0,092 grama.

  • Polaryzacja: pasma kolorowa oznacza koniec katody.
  • Wyroby o wysokiej odporności na działanie chemiczne





Wskaźniki elektryczne i termiczne(TA=25°C, chyba że zaznaczono inaczej):

Parametry Symbol SS22B SS23B SS24B SS25B SS26B SS28B SS210B SS215B SS220B Jednostka
Maksymalny napięcie odwrotne do szczytu powtarzalnego VRRM 20 30 40 50 60 80 100 150 200 V
Maksymalne napięcie RMS VRMS 14 21 28 35 42 56 70 105 140 V
Maksymalne napięcie blokujące prądu stałego VDC 20 30 40 50 60 80 100 150 200 V
Maksymalny średni prąd poprawny do przodu Wymagania 2 A
Szczyt prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prątu prątu prątu prątu prątu prątu prątu prątu prątu prątu prątu prątu prątu IFSM 50 A
Maksymalne napięcie naprzód 2A na diodę (uwaga 1) VF 0.5 0.7 0.8 0.9 V
Maksymalny odwrotny prąd prądu stałego przy znamionowym napięciu blokującego prądu stałego TJ=25°C IR 0.09 0.05 mA
  TJ=100°C   20 1
Typowa odporność termiczna RθJL 12 °C/W
Zakres temperatur połączenia roboczego i magazynowania

TJ,

TSTG

 -55 do +150 -55 do +175 °C

Uwaga:1Badanie pulsu z PW=300 μs, 1% cyklu pracy.

2.Zmontowane na tablicy PC z powierzchniami miedzianymi o grubości 8 mm2 (0,013 mm).









Oznaczenie i klasyfikacja SS24BCharakterystyczne krzywe:

Figi1.Krzywa obniżania prądu do przodu:

SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Pakiet SS24B 40VRRM 0



Figi2. Typowe właściwości odwrotne:

SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Pakiet SS24B 40VRRM 1





Zmieniacze bariery Schottky SS24B Wymiary / SMB/DO-214AA Opis pakietu (Jednostka:calowiec ((mm)):

SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Pakiet SS24B 40VRRM 2







Informacje o opakowaniu:

Numer części Zestaw składników Ilość Opcja opakowania
SS22B~SS220B SMB/DO-214AA 3000 sztuk na 13" plastikowej rolce
    800 sztuk na 7" plastikowej rolce







SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Pakiet SS24B 40VRRM 3

Etykietka:

Surface Mount Schottky Barrier Rectifiers

SBD104D1

SMB Package Schottky Barrier Diode
