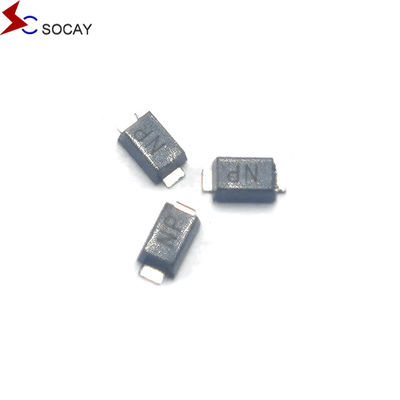

Socay TVS Diody SMF Seria SOD-123 78CA Diody ochronne obwodu 78V 220W Przejściowe tłumiące napięcie

Socay TVS Diody SMF Serii SOD-123 78CA Diody ochronne obwodu 78V 220W Nawierzchniowe tłumiące napięcie przejściowe

DATA SHEET:SMF Series_v2211.1.pdf



SMF78CA Opis:
SMF Series Transient Voltage Suppressors to urządzenie półprzewodnikowe z możliwością absorpcji fal falowych, czas reakcji jest niezwykle szybki, do poziomu poniżej nanosekundy,Więc gdy obwód otrzymuje natychmiastowy wstrząs wysokiej energii kiedy może tłumić tę energię, poprzez wchłanianie natychmiastowych zacisków wysokiego napięcia z obwodu, wynikiem końcowym jest ochrona sprzętu lub obwodu za nim.




Specyfikacja SMF78CA:

• Niska częstotliwość wycieku
• Jednostronne i dwukierunkowe jednostki
• Szkło pasywne do połączeń szklanych
• Niska indukcyjność
• Doskonała przyczepność i zdolność sterowania
• Matt Tin - bez ołowiu
• Zgodne z RoHS i wolne od halogenów
• Kompatybilny z pakietem standardów przemysłowych SOD-123 - SOD-123
• Wyposażenie do urządzeń z napędem
• 200 W. Maksymalna moc przy 10 × 1000 μs. Prędkość powtarzania fal (Cyklu pracy): 0,01% Cyklu pracy
• Szybka odpowiedź: zazwyczaj mniej niż 1,0 s od 0 V do VBRmin
• Lutowanie wysokotemperaturowe: 260°C/40 sekund przy zaciskach
• Typowy współczynnik maksymalnej temperatury ΔVBR = 0,1% × VBR@25°C×ΔT
• Opakowania z tworzyw sztucznych są łatwopalne 94V-0 przez Laboratorium Ubezpieczycieli.
• Typowym trybem awarii jest zwarcie spowodowane nad napięciem lub prądem.
• Badanie wąsy przeprowadza się zgodnie z tabelą 4a i 4c JEDEC JESD201A.
• IEC-61000-4-2 ESD 15kV ((powietrze), 8kV (kontakt)
• IEC 61000-4-2 (IEC801-2) Ochrona ESD linii danych
• IEC 61000-4-4 (IEC801-4) Ochrona linii danych EFT


SMF78CA Aplikacje:
Urządzenia TVS nadają się do zabezpieczania interfejsów I/O, autobusów VCC i innych obwodów ochronnych stosowanych w telekomunikacji, komputerze, urządzeniach konsumenckich,i zastosowań przemysłowych podatnych na ataki.
