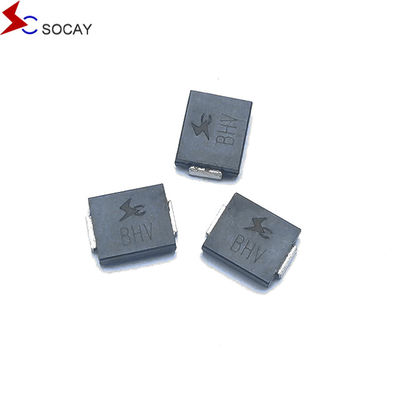

Socay TVS Diody szybkiego przełączania DO-214AB 8.0SMDJ 8000W 14V Surface Mount Transient Voltage Suppressor
DATA SHEET:8.0SMDJ_v2107.1.pdf
| Waga |
00,007 uncji, 0,21 grama |
| |
|
| Sprawa |
JEDEC DO-214AB Tworzony tworzywo sztuczne na szklanym pasywnym połączeniu |
| |
|
| Polarność |
Barwny pas oznacza katodę z wyjątkiem Bipolarnej |
| |
|
| Terminal |
Włókna pokryte matową cyną, spawalne według JESD22-B102D |
Metoda selekcji
1W celu określenia produktu klienta, napięcia roboczego, portu aplikacyjnego i wymaganego poziomu ochrony.
2Wartość VRWM urządzenia musi być większa lub równa normalnemu napięciu roboczemu w obwodzie klienta.
3. Upewnij się, że wartość napięcia VC ( napięcie zacisku) jest niższa niż maksymalne napięcie dla układu back-end.
4.Wybrać odpowiedni pakiet urządzenia i moc na podstawie portu aplikacji i poziomu ochrony.
Opis:
Seria 8.0SMDJ jest specjalnie zaprojektowana do ochrony wrażliwych urządzeń elektronicznych przed przejściowymi napięciami spowodowanymi błyskawicami i innymi przejściowymi zdarzeniami napięciowymi.
| Numer części |
Oznakowanie |
Odwrót
Zatrzymanie
napięcie VRWM (V)
|
Podział
napięcie VBR (V)
@ IT
|
Badanie
Aktualność
IT (mA)
|
Maksymalny
Włączenie
napięcie VC @IPP (V)
|
Maksymalny
Szczyt
Puls
Obecna IPP (A)
|
Maksymalny
Odwrót
IR wycieku
@VRWM (μA)
|
| Uniwersytet |
Bi |
Uniwersytet |
Bi |
Min. |
Max. |
| 8.0SMDJ14A |
8.0SMDJ14CA |
8PEG |
8BEG |
14 |
15.60 |
17.20 |
10 |
23.2 |
348.28 |
200 |
| 8.0SMDJ15A |
8.0SMDJ15CA |
8PEK |
8BEK |
15 |
16.70 |
18.50 |
1 |
24.4 |
331.15 |
100 |
| 8.0SMDJ16A |
8.0SMDJ16CA |
8PEM |
8BEM |
16 |
17.80 |
19.70 |
1 |
26.0 |
310.77 |
50 |
| 8.0SMDJ17A |
8.0SMDJ17CA |
8PEP |
8BEP |
17 |
18.90 |
20.90 |
1 |
27.6 |
292.75 |
20 |
| 8.0SMDJ18A |
8.0SMDJ18CA |
8PER |
8BER |
18 |
20.00 |
22.10 |
1 |
29.2 |
276.71 |
10 |
| 8.0SMDJ19A |
8.0SMDJ19CA |
8PET |
8BET |
19 |
21.10 |
23.30 |
1 |
30.8 |
262.51 |
10 |
| 8.0SMDJ20A |
8.0SMDJ20CA |
8PEV |
8BEV |
20 |
22.20 |
24.50 |
1 |
32.4 |
249.38 |
5 |
| 8.0SMDJ22A |
8.0SMDJ22CA |
8PEX |
8BEX |
22 |
24.40 |
26.90 |
1 |
35.5 |
227.61 |
5 |
Charakterystyka:
- Szkło pasywizowane
- Niski poziom wycieku
- Jednostka jedno- i dwukierunkowa
- Doskonała zdolność mocowania
- 8000W Współczynnik mocy szczytowej przy fali 10 × 1000μsSkorość powtarzania (cykl pracy):00,01%.
- Bardzo szybki czas reakcji
- Zgodność z RoHS
Zastosowanie:
Urządzenia TVS są idealne do ochrony interfejsów I/O, busów VCC i innych wrażliwych obwodów wykorzystywanych w telekomunikacji, komputerach, aplikacjach elektronicznych przemysłowych i konsumenckich.
| Maksymalne wartości mocy (TA=25°C, chyba że zaznaczono inaczej) |
| |
| Parametry |
Symbol |
Wartość |
Jednostka |
| Rozpraszanie mocy impulsu szczytowego z falą 10/1000μs (rys.1) (Uwaga 1), (Uwaga 2) |
PPPM |
8000 |
Watty |
| Prąd impulsowy szczytowy o formie fali 10/1000 μs. (Uwaga 1, rys. 3) |
Ja...PP |
Zobacz następną tabelę |
Ampery |
| Rozpraszanie energii na bezkresnym zlewie cieplnym w TL= 75°C |
PM ((AV) |
6.5 |
Watty |
| Szczytowy prąd fal do przodu, 8,3 ms pojedyncza półfalówka sinusowa (Uwaga 3) |
Ja...FSM |
300 |
Ampery |
| Maksymalne natychmiastowe napięcie do przodu przy 25A tylko w jednym kierunku (uwaga 4) |
VF |
3.5/5.0 |
napięcie |
| Połączenie robocze i zakres temperatury przechowywania. |
TJ, TSTG |
-55 do +150 |
°C |
|
Uwaga:
1Impuls prądu niepowtarzalnego, według rys. 3 i zredukowany powyżej TA= 25°C na rys. 2.
2. Zamontowane na miedzianych podkładkach o grubości 5,0 mm x 5,0 mm (0,03 mm) do każdego końca.
3. 8,3 ms pojedyncza pół fala sinusów lub równoważna fala kwadratowa, cykl pracy = maksymalnie 4 impulsy na minutę.
4. VF< 3,5 V dla VBR< 200V i VF< 6,5 V dla VBR> 201 V.
|
