Dom /Produkty/Diody TVS/Socay TVS Dwukierunkowe diody TVS 8.0SMDJ SMC 22V 8000W Surface Mount Transient Voltage Suppressor

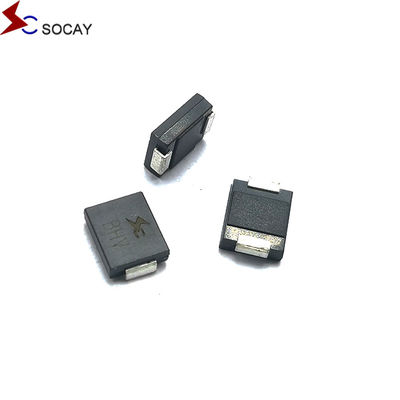

Socay TVS Dwukierunkowe diody TVS 8.0SMDJ SMC 22V 8000W Surface Mount Transient Voltage Suppressor

500szt
MOQ
negotiable
Cena £
Socay TVS Dwukierunkowe diody TVS 8.0SMDJ SMC 22V 8000W Surface Mount Transient Voltage Suppressor
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
8.0SMDJ22CA Kluczowe słowa: Diody TVS
8.0SMDJ22CA Vrwm: 22V
8.0SMDJ22CA Vbr@It (min.): 22.20V
8.0SMDJ22CA Vbr@It (maks.): 24.50V
8.0SMDJ22CA To: 1mA
8.0SMDJ22CA Vc@Ipp: 32,4 V
8.0SMDJ22CA Ipp: 249,38A
8.0SMDJ22CA: 5μA
8.0SMDJ22CA Zakres temperatur przechowywania: -55 do +150 ℃
Podkreślić:

8.0SMDJ22CA

,

Dwukierunkowe diody TVS

,

Diody TVS na powierzchni
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Guangdong, Chiny
Nazwa handlowa: SOCAY
Orzecznictwo: UL,REACH,RoHS,ISO
Numer modelu: 8.0SMDJ22CA
Dokument: Broszura produktu w wersji PDF
Zapłata
Szczegóły pakowania: szpula z taśmą, luzem
Czas dostawy: 1-3 tygodnie
opis produktu

Socay TVS Dwukierunkowe diody TVS 8.0SMDJ SMC 22V 8000W Surface Mount Transient Voltage Suppressor



DATA SHEET:8.0SMDJ_v2107.1.pdf





Waga 00,007 uncji, 0,21 grama

Sprawa JEDEC DO-214AB Tworzony tworzywo sztuczne na szklanym pasywnym połączeniu

Polarność Barwny pas oznacza katodę z wyjątkiem Bipolarnej

Terminal Włókna pokryte matową cyną, spawalne według JESD22-B102D



Metoda selekcji

1.W celu określenia produktu klienta, napięcia roboczego, portu aplikacyjnego i wymaganego poziomu ochrony należy zapewnić, że VRWM

2.wartość jest większa lub równa normalnemu napięciu roboczemu obwodu klienta,zapewnia, aby wartość VRWM urządzenia była większa lub równa normalnemu napięciu roboczemu obwodów klienta;.

3.Ważne jest również, aby wartość VC ( napięcie zacisku) była mniejsza lub równa maksymalnemu napięciu dla chipu back-end.

4.W oparciu o port aplikacji i poziom ochrony, wybierz odpowiedni pakiet i moc.



8.0SMDJ22CA Opis:

Seria 8.0SMDJ jest przeznaczona do ochrony czułych urządzeń elektronicznych przed przejściowymi napięciami spowodowanymi błyskawicami i innymi przejściowymi zdarzeniami napięciowymi.




Numer części Oznakowanie

Odwrót
Zatrzymanie
napięcie VRWM (V)

Podział
napięcie VBR (V)
@ IT

Badanie
Aktualność
IT (mA)

Maksymalny
Włączenie
napięcie VC @IPP (V)

Maksymalny
Szczyt
Puls
Obecna IPP (A)

Maksymalny
Odwrót
IR wycieku
@VRWM (μA)
Uniwersytet Bi Uniwersytet Bi Min. Max.
8.0SMDJ14A 8.0SMDJ14CA 8PEG 8BEG 14 15.60 17.20 10 23.2 348.28 200
8.0SMDJ15A 8.0SMDJ15CA 8PEK 8BEK 15 16.70 18.50 1 24.4 331.15 100
8.0SMDJ16A 8.0SMDJ16CA 8PEM 8BEM 16 17.80 19.70 1 26.0 310.77 50
8.0SMDJ17A 8.0SMDJ17CA 8PEP 8BEP 17 18.90 20.90 1 27.6 292.75 20
8.0SMDJ18A 8.0SMDJ18CA 8PER 8BER 18 20.00 22.10 1 29.2 276.71 10
8.0SMDJ19A 8.0SMDJ19CA 8PET 8BET 19 21.10 23.30 1 30.8 262.51 10
8.0SMDJ20A 8.0SMDJ20CA 8PEV 8BEV 20 22.20 24.50 1 32.4 249.38 5
8.0SMDJ22A 8.0SMDJ22CA 8PEX 8BEX 22 24.40 26.90 1 35.5 227.61 5
8.0SMDJ24A 8.0SMDJ24CA 8PEZ 8BEZ 24 26.70 29.50 1 38.9 207.71 5
8.0SMDJ26A 8.0SMDJ26CA 8PFE 8BFE 26 28.90 31.90 1 42.1 191.92 5
8.0SMDJ28A 8.0SMDJ28CA 8PFG 8BFG 28 31.10 34.40 1 45.4 177.97 5
8.0SMDJ30A 8.0SMDJ30CA 8PFK 8BFK 30 33.30 36.80 1 48.4 166.94 5
8.0SMDJ33A 8.0SMDJ33CA 8PFM 8BEM 33 36.70 40.60 1 53.3 151.59 5
8.0SMDJ36A 8.0SMDJ36CA 8PFP 8BEP 36 40.00 44.20 1 58.1 139.07 5
8.0SMDJ40A 8.0SMDJ40CA 8PFR 8BFR 40 44.40 49.10 1 64.5 125.27 5





8.0SMDJ22CA cechy:



  • Niski wskaźnik przecieków.
  • Szczyp z pasywacją szkła
  • Jednostka jedno- i dwukierunkowa
  • Doskonała zdolność do tłumienia.
  • Szybki czas reakcji
  • Zgodność z RoHS
  • Urządzenie ma maksymalną moc 8000 W przy użyciu fali 10 × 1000 μs z częstotliwością powtarzania (cyklu roboczego) 0,01%.





8.0SMDJ22CA Stosowania:

Urządzenia TVS nadają się do ochrony interfejsów I/O, autobusów VCC i innych podatnych na zagrożenie obwodów stosowanych w telekomunikacji, komputerowych, przemysłowych i konsumenckich aplikacjach elektronicznych.



Maksymalne wartości mocy (TA=25°C, chyba że zaznaczono inaczej)

Parametry Symbol Wartość Jednostka
Rozpraszanie mocy impulsu szczytowego z falą 10/1000μs (rys.1) (Uwaga 1), (Uwaga 2) PPPM 8000 Watty
Prąd impulsowy szczytowy o formie fali 10/1000 μs. (Uwaga 1, rys. 3) Ja...PP Zobacz następną tabelę Ampery
Rozpraszanie energii na bezkresnym zlewie cieplnym w TL= 75°C PM ((AV) 6.5 Watty
Szczytowy prąd fal do przodu, 8,3 ms pojedyncza półfalówka sinusowa (Uwaga 3) Ja...FSM 300 Ampery
Maksymalne natychmiastowe napięcie do przodu przy 25A tylko w jednym kierunku (uwaga 4) VF 3.5/5.0 napięcie
Połączenie robocze i zakres temperatury przechowywania. TJ, TSTG -55 do +150 °C

Uwaga:

1Impuls prądu niepowtarzalnego, według rys. 3 i zredukowany powyżej TA= 25°C na rys. 2.

2. Zamontowane na miedzianych podkładkach o grubości 5,0 mm x 5,0 mm (0,03 mm) do każdego końca.

3. 8,3 ms pojedyncza pół fala sinusów lub równoważna fala kwadratowa, cykl pracy = maksymalnie 4 impulsy na minutę.

4. VF< 3,5 V dla VBR< 200V i VF< 6,5 V dla VBR> 201 V.





Socay TVS Dwukierunkowe diody TVS 8.0SMDJ SMC 22V 8000W Surface Mount Transient Voltage Suppressor 0

Socay TVS Dwukierunkowe diody TVS 8.0SMDJ SMC 22V 8000W Surface Mount Transient Voltage Suppressor 1

Socay TVS Dwukierunkowe diody TVS 8.0SMDJ SMC 22V 8000W Surface Mount Transient Voltage Suppressor 2



Socay TVS Dwukierunkowe diody TVS 8.0SMDJ SMC 22V 8000W Surface Mount Transient Voltage Suppressor 3



Socay TVS Dwukierunkowe diody TVS 8.0SMDJ SMC 22V 8000W Surface Mount Transient Voltage Suppressor 4



Socay TVS Dwukierunkowe diody TVS 8.0SMDJ SMC 22V 8000W Surface Mount Transient Voltage Suppressor 5

Socay TVS Dwukierunkowe diody TVS 8.0SMDJ SMC 22V 8000W Surface Mount Transient Voltage Suppressor 6

Socay TVS Dwukierunkowe diody TVS 8.0SMDJ SMC 22V 8000W Surface Mount Transient Voltage Suppressor 7
