Name: 350 mW Elektryczny komponent rozpraszający moc BZT52C27 Dioda Zener 27V
Brand: SOCAY
SKU: BZT52C27
Rating: 4.8 (176 reviews)

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Nazwa produktu: Dioda Zenera

Typ opakowania diody Zenera: SOD-123

Rozpraszanie mocy diody Zenera: 350 mW

Napięcie Zenera (Nom.): 27V

Napięcie Zenera (min.): 25,65 V

Napięcie Zenera (maks.): 28,35 V

ZZK: 300 Ω

IZK: 0,5mA

Podkreślić:

Komponent elektroniczny 27V

Komponent elektroniczny 350 mW

Komponent diody Zener 27V

Podstawowe informacje

Miejsce pochodzenia: Shenzhen, Guangdong, Chiny

Nazwa handlowa: SOCAY

Orzecznictwo: REACH,RoHS,ISO

Numer modelu: BZT52C27

Dokument: Broszura produktu w wersji PDF

Zapłata

Galeria

350 mW Elektryczny komponent rozpraszający moc BZT52C27 Dioda Zener 27V

opis produktu

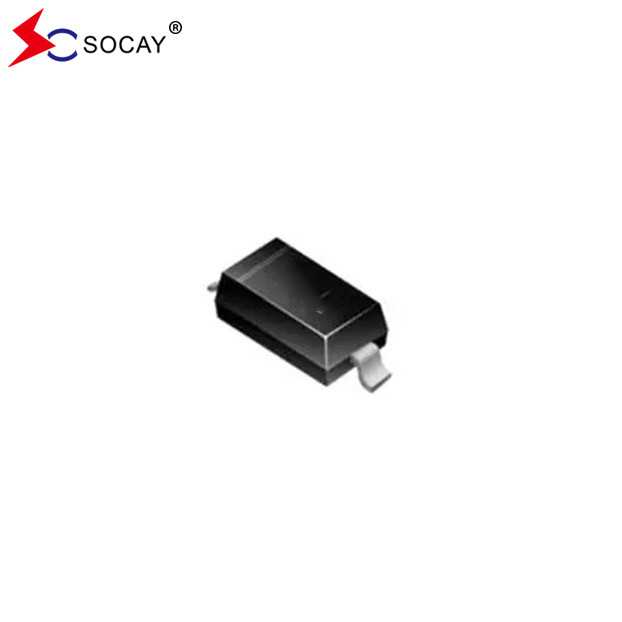

SOCAY 27V 350mW BZT52C27 SOD-123 Paket SMD Dioda Zener

Dioda Zenera DATASHEET:BZT52C2V4_BZT52C75(SOD-123)_v2204.1.pdf

Właściwości diody Zenera:

Konstrukcja płaskowiercowa
350 mW rozpraszanie mocy
Zener napięcia od 2,4 ~ 75V
Idealnie nadaje się do zautomatyzowanych procesów montażu
Bez ołowiu zgodnie z unijnymi przepisami RoHS 2.0
Zielony związek formowania zgodnie z normą IEC 61249

- Nie.

Data mechaniczna diody Zenera:

Sprawa: SOD-123, Formany tworzywo sztuczne
W przypadku urządzeń, które nie mogą być objęte wymogami określonymi w załączniku I do dyrektywy 2008/57/WE, wymogi te mają zastosowanie do urządzeń, które nie mogą być objęte wymogami określonymi w załączniku I do dyrektywy 2008/57/WE.
Polarność: Zobacz poniższy wykres
Waga: 0,0004 uncji, 0,01 grama

Maksymalne wartości klasyfikacyjne diody Zenera (T)_A=25°C, chyba że określono inaczej):

Parametr diody Zenera	Symbol	Wartość	Jednostki
Rozpraszanie mocy diody Zenera (uwaga 1)	PD	350	mW
Odporność termiczna od połączenia do otoczenia	RθJA	357	°C/W
Temperatura połączenia diody Zenera	TJ	150	°C
Diody ZenerStorageTemperatura	TSTG	-55 do +150	°C
Uwaga1: Urządzenie zamontowane na ceramicznych płytkach PCB: 7,6 mm x 9,4 mm x 0,87 mm z powierzchniami podkładek 25 mm2.

Charakterystyka elektryczna diody Zenera (TA=25°C):

Numer części	Zakres napięcia Zenera (uwaga 2)			Maksymalna impedancja Zenera (uwaga 3)				Maksymalny Prąd przecieku (uwaga 2)
	VZ @ IZT			ZZT @ IZT		ZZK @ IZK		IR @ VR
	Numer. ((V)	Min. ((V)	Max. ((V)	(Ω)	(mA)	(Ω)	(mA)	(μA)	(V)
BZT52C2V4	2.4	2.20	2.60	100	5.0	600	1.00	50	1.0
BZT52C2V7	2.7	2.50	2.90	100	5.0	600	1.00	20	1.0
BZT52C3V0	3.0	2.80	3.20	95	5.0	600	1.00	10	1.0
BZT52C3V3	3.3	3.10	3.50	95	5.0	600	1.00	5	1.0
BZT52C3V6	3.6	3.40	3.80	90	5.0	600	1.00	5	1.0
BZT52C3V9	3.9	3.70	4.10	90	5.0	600	1.00	3	1.0
BZT52C4V3	4.3	4.00	4.60	90	5.0	600	1.00	3	1.0
BZT52C4V7	4.7	4.40	5.00	80	5.0	500	1.00	3	2.0
BZT52C5V1	5.1	4.80	5.40	60	5.0	480	1.00	2	2.0
BZT52C5V6	5.6	5.20	6.00	40	5.0	400	1.00	1	2.0
BZT52C6V2	6.2	5.80	6.60	10	5.0	150	1.00	3	4.0
BZT52C6V8	6.8	6.40	7.20	15	5.0	80	1.00	2	4.0
BZT52C7V5	7.5	7.00	7.90	15	5.0	80	1.00	1	5.0
BZT52C8V2	8.2	7.70	8.70	15	5.0	80	1.00	0.7	5.0
BZT52C9V1	9.1	8.60	9.60	15	5.0	100	1.00	0.5	6.0
BZT52C10	10	9.40	10.60	20	5.0	150	1.00	0.2	7.0
BZT52C11	11	10.40	11.60	20	5.0	150	1.00	0.1	8.0
BZT52C12	12	11.40	12.70	25	5.0	150	1.00	0.1	8.0
BZT52C13	13	12.40	14.10	30	5.0	170	1.00	0.1	8.0
BZT52C15	15	13.80	15.60	30	5.0	200	1.00	0.1	10.5
BZT52C16	16	15.30	17.10	40	5.0	200	1.00	0.1	11.2
BZT52C18	18	16.80	19.10	45	5.0	225	1.00	0.1	12.6
BZT52C20	20	18.80	21.20	55	5.0	225	1.00	0.1	14.0
BZT52C22	22	20.80	23.30	55	5.0	250	1.00	0.1	15.4
BZT52C24	24	22.80	25.60	70	5.0	250	1.00	0.1	16.8
BZT52C27	27	25.10	28.90	80	2.0	300	0.50	0.1	18.9

BZT52C30	30	28.00	32.00	80	2.0	300	0.50	0.1	21.0
BZT52C33	33	31.00	35.00	80	2.0	325	0.50	0.1	23.1
BZT52C36	36	34.00	38.00	90	2.0	350	0.50	0.1	25.2
BZT52C39	39	37.00	41.00	130	2.0	350	0.50	0.1	27.3
BZT52C43	43	40.00	46.00	100	5.0	700	1.00	0.1	32.0
BZT52C47	47	44.00	50.00	100	2.0	750	1.00	0.1	35.0
BZT52C51	51	48.00	54.00	100	2.0	750	1.00	0.1	38.0
BZT52C56	56	53.20	58.80	200	2.0	400	0.50	0.1	39.2
BZT52C62	62	58.90	65.10	215	2.0	423	0.50	0.1	43.4
BZT52C68	68	64.60	71.40	240	2.0	447	0.50	0.1	47.6
BZT52C75	75	71.25	78.75	255	2.0	470	0.50	0.1	52.5
Uwaga 2: krótkotrwały impuls badawczy stosowany w celu zminimalizowania efektu samoogrzewania. Uwaga 3: f=1kHZ.

SOD-123 Pakiet Diagram obwodu diody Zenera:

350 mW Elektryczny komponent rozpraszający moc BZT52C27 Dioda Zener 27V 0

Wskaźnik diody Zenera i krzywe charakterystyczne:

Figi1.Krzywa obniżania mocy

Rys. 2. Typowa pojemność skrzyżowania

Figi3. Typowe rozkłady Zenera

Figi4. Typowe rozkłady Zenera

Figi5. Typowe rozkłady Zenera

SOD-123Opis diody Zener (wymiary w calach i (milimetrach)):

350 mW Elektryczny komponent rozpraszający moc BZT52C27 Dioda Zener 27V 6

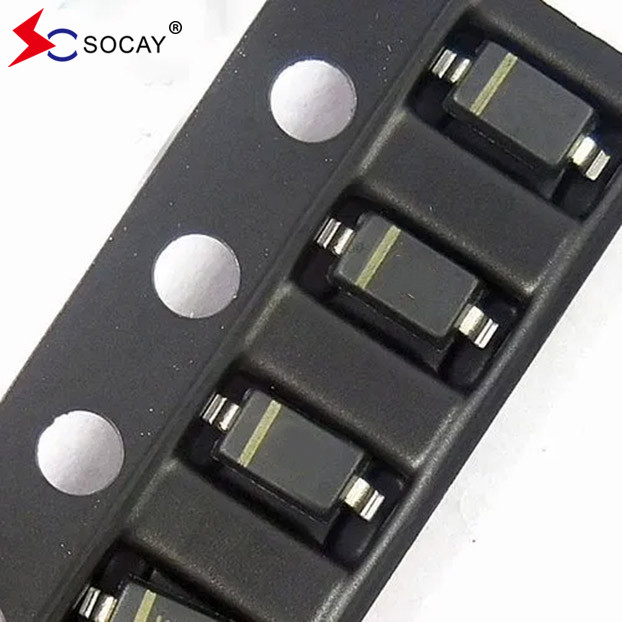

SOD-123 Pakiet Informacje dotyczące zamówienia diody Zener:

Numer części diody Zenera	Zestaw składników	Ilość	Opcja opakowania
BZT52C2V4~BZT52C75	SOD-123	10000 sztuk	na 13" plastikowej rolce
BZT52C2V4~BZT52C75	SOD-123	3000 sztuk	na 7" plastikowej rolce
