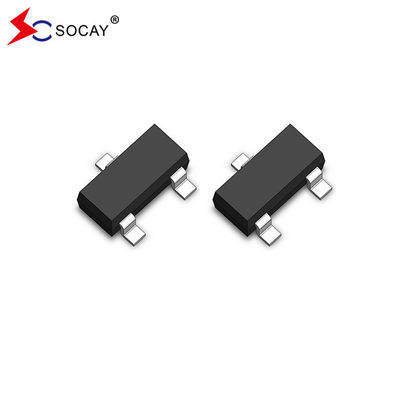

Name: 300 mW SMD Dioda Zener BZX84C9V1 SOT-23 Zener Zakres napięcia 8,5 - 9,6V
Brand: SOCAY
SKU: BZX84C9V1
Rating: 4.6 (182 reviews)

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Nazwa: Dioda Zenera

Pakiet: SOT-23

P(AV): 300 MW

VZ (Nom.): 9,1 V

IFSM: 2,0A

Zzt: 15 Ω

IZT: 5mA

Ir: 0,5µA

Podkreślić:

300 mW SMD Dioda Zener

Dioda SMD Zener 9

6V

Podstawowe informacje

Miejsce pochodzenia: Shenzhen, Guangdong, Chiny

Nazwa handlowa: SOCAY

Orzecznictwo: REACH,RoHS,ISO

Numer modelu: BZX84C9V1

Dokument: Broszura produktu w wersji PDF

Zapłata

Czas dostawy: 5-8 dni roboczych

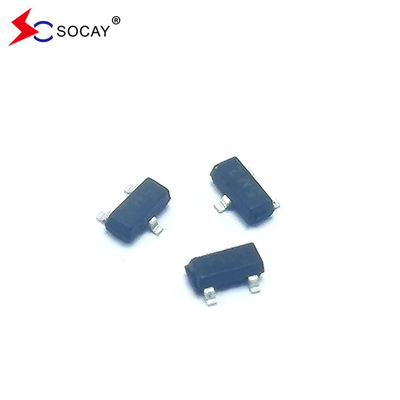

Galeria

300 mW SMD Dioda Zener BZX84C9V1 SOT-23 Zener Zakres napięcia 8,5 - 9,6V

opis produktu

300 mW SMD Dioda Zenera BZX84C9V1 SOT-23 Zakres napięcia Zenera 8,5~9,6V

Wymagania w odniesieniu do urządzeń do monitorowania:BZX84C2V4~BZX84C75 ((SOT-23)_v2112.1.pdf

Wymagania w odniesieniu do diody SMD Zener

Konstrukcja płaskowiercowa
300 mW rozpraszanie mocy
Zener napięcia od 2,4 V do 75 V
Zgodność z RoHS / Zielone EMC

Maksymalne wartości absolutne diody SMD Zener (TA=25°C):

Parametry	Symbol	Wartość	Jednostki
Maksymalne napięcie naprzód (uwaga 2) @ IF=10mA	VF	0.9	V
Rozpraszanie mocy (Uwaga 1)	P(AV)	300	mW
Temperatura pracy i temperatury przechowywania	TJ, TSTG	-55 do +150	°C
Szczyt prądu prądu	IFSM	2.0	A
Połączenie odporności termicznej z otoczeniem	RJ	357	°C/W
Uwaga1: Dotyczy pod warunkiem, że końce urządzenia są utrzymywane w temperaturze otoczenia. Uwaga 2: badane z impulsami, okres = 5 ms, szerokość impulsu = 300 μs.

Charakterystyka elektryczna diody SMD Zener (TA=25°C):

Numer części	Zakres napięcia Zenera (uwaga 2)			Maksymalna impedancja Zenera (uwaga 3)				Maksymalny prąd odwrotnego wycieku
	VZ @ IZT			ZZT @ IZT		ZZK @ IZK		IR @ VR
	Numer. ((V)	Min. ((V)	Max. ((V)	(Ω)	(mA)	(Ω)	(mA)	(μA)	(V)
BZX84C2V4	2.4	2.2	2.6	100	5	600	1	50	1
BZX84C2V7	2.7	2.5	2.9	100	5	600	1	20	1
BZX84C3V0	3.0	2.8	3.2	95	5	600	1	10	1
BZX84C3V3	3.3	3.1	3.5	95	5	600	1	5	1
BZX84C3V6	3.6	3.4	3.8	90	5	600	1	5	1
BZX84C3V9	3.9	3.7	4.1	90	5	600	1	3	1
BZX84C4V3	4.3	4.0	4.6	90	5	600	1	3	1
BZX84C4V7	4.7	4.4	5.0	80	5	500	1	3	2
BZX84C5V1	5.1	4.8	5.4	60	5	480	1	2	2
BZX84C5V6	5.6	5.2	6.0	40	5	400	1	1	2
BZX84C6V2	6.2	5.8	6.6	10	5	150	1	3	4
BZX84C6V8	6.8	6.4	7.2	15	5	80	1	2	4
BZX84C7V5	7.5	7.0	7.9	15	5	80	1	1	5
BZX84C8V2	8.2	7.7	8.7	15	5	80	1	0.7	5
BZX84C9V1	9.1	8.5	9.6	15	5	100	1	0.5	6
BZX84C10	10	9.4	10.6	20	5	150	1	0.2	7
BZX84C11	11	10.4	11.6	20	5	150	1	0.1	8
BZX84C12	12	11.4	12.7	25	5	150	1	0.1	8
BZX84C13	13	12.4	14.1	30	5	170	1	0.1	8
BZX84C15	15	13.8	15.6	30	5	200	1	0.1	10.5
BZX84C16	16	15.3	17.1	40	5	200	1	0.1	11.2
BZX84C18	18	16.8	19.1	45	5	225	1	0.1	12.6
BZX84C20	20	18.8	21.2	55	5	225	1	0.1	14.0

Numer części	Zakres napięcia Zenera (uwaga 2)			Maksymalna impedancja Zenera (uwaga 3)				Maksymalny prąd odwrotnego wycieku
	VZ @ IZT			ZZT @ IZT		ZZK @ IZK		IR @ VR
	Numer. ((V)	Min. ((V)	Max. ((V)	(Ω)	(mA)	(Ω)	(mA)	(μA)	(V)
BZX84C22	22	20.8	23.3	55	5	250	1	0.1	15.4
BZX84C24	24	22.8	25.6	70	5	250	1	0.1	16.8
BZX84C27	27	25.1	28.9	80	2	300	0.5	0.1	18.9
BZX84C30	30	28.0	32.0	80	2	300	0.5	0.1	21.0
BZX84C33	33	31.0	35.0	80	2	325	0.5	0.1	23.1
BZX84C36	36	34.0	38.0	90	2	350	0.5	0.1	25.2
BZX84C39	39	37.0	41.0	130	2	350	0.5	0.1	27.3
BZX84C43	43	40.0	46.0	100	2	700	1	0.1	32.0
BZX84C47	47	44.0	50.0	170	2	375	1	0.05	32.9
BZX84C51	51	48.0	54.0	180	2	400	1	0.05	35.7
BZX84C62	62	58.0	66.0	215	2	450	0.5	0.05	43.4
BZX84C68	68	64.0	72.0	240	2	1600	0.25	0.05	47.6
BZX84C75	75	70.0	79.0	255	2	1700	0.25	0.05	52.5
Uwaga 2: badane z impulsami, okres = 5 ms, szerokość impulsu = 300 μs. Uwaga 3: f=1kHZ.

SOT-23 SMD Diagram obwodu diody Zenera:
300 mW SMD Dioda Zener BZX84C9V1 SOT-23 Zener Zakres napięcia 8,5 - 9,6V 0

SOT-23 Powierzchniowa dioda Zener i krzywe charakterystyczne:
Figi1. Charakterystyka Zenera (V)_ZDo 10 V)

Figi2. Charakterystyka Zenera (11Vdo43V)

Figi3. Współczynniki temperatury
300 mW SMD Dioda Zener BZX84C9V1 SOT-23 Zener Zakres napięcia 8,5 - 9,6V 3

Figi4. Typowy prąd przecieku

SOT-23 SMD Zener Diod Package Outline:

Informacje dotyczące zamówienia SOT-23 Packet SMD Zener Diode:

Numer części	Zestaw składników	Ilość
BZX84C2V4~BZX84C75	SOT-23	Taśma i rolka 3000 sztuk / 7 ′′ rolka

300 mW SMD Dioda Zener BZX84C9V1 SOT-23 Zener Zakres napięcia 8,5 - 9,6V 6
