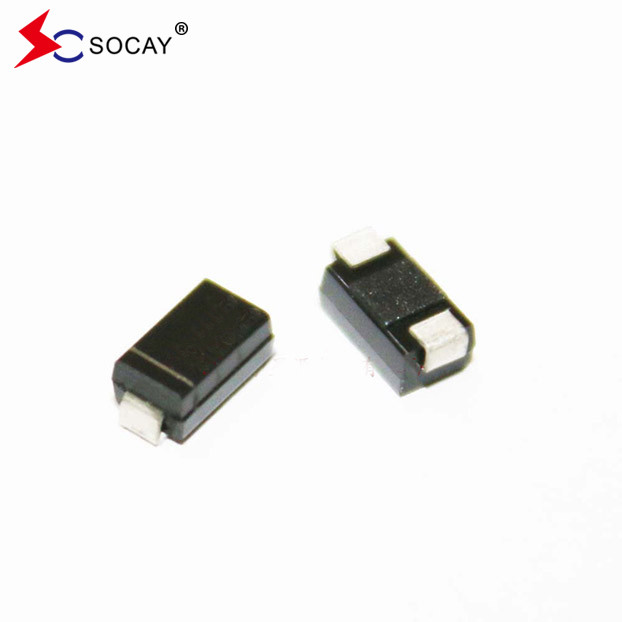

Name: Pakiet SMA Dioda krzemowa Zener 1SMA4728A 1W 3.3V Dopuszczalny prąd Zener 285mA
Brand: SOCAY
SKU: 1SMA4728A
Rating: 5 (188 reviews)

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Nazwa diody: Dioda Zenera

Typ opakowania diody: DO-214AC/SMA

Napięcie Zenera diody (Nom.): 3,3 V

Napięcie Zenera diody (min.): 3,1 V

Napięcie Zenera diody (maks.): 3,5 V

Dioda ZZT: 10Ω

Dioda IZT: 75mA

Dopuszczalny prąd Zenera: 285 mA

Podkreślić:

1W dioda Zenera

Dioda Zenera 285mA

1SMA4728A

Podstawowe informacje

Miejsce pochodzenia: Shenzhen, Guangdong, Chiny

Nazwa handlowa: SOCAY

Orzecznictwo: REACH,RoHS,ISO

Numer modelu: 1SMA4728A

Dokument: Broszura produktu w wersji PDF

Zapłata

Czas dostawy: 5-8 dni roboczych

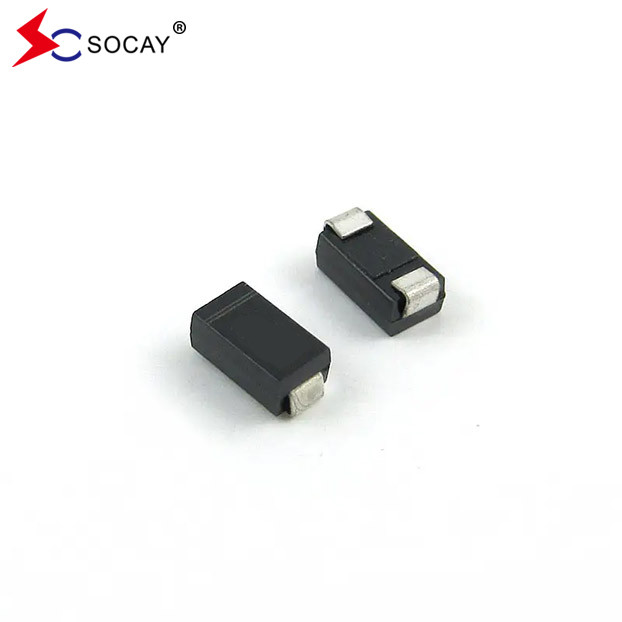

Galeria

Pakiet SMA Dioda krzemowa Zener 1SMA4728A 1W 3.3V Dopuszczalny prąd Zener 285mA

opis produktu

Pakiet SMA Dioda krzemowa Zener 1SMA4728A 1W 3.3V Dopuszczalny prąd Zener 285mA

Wymagania w zakresie bezpieczeństwa1SMA4728A~1SMA4764A(SMA)_v2311.1.pdf

Działanie diody krzemowej Zener:

Całkowita rozpraszanie mocy: maks. 1,0 W.
Szeroki zakres napięć odwrotnych z zenerem od 3,3 V do 51 V.
Małe plastikowe opakowanie nadające się do konstrukcji montowanej na powierzchni.

Dotychczasowa data:

Sprawa: SMA
W przypadku urządzeń, które nie mogą być objęte wymogami określonymi w załączniku I do dyrektywy 2008/57/WE, wymogi te mają zastosowanie do urządzeń, które nie mogą być objęte wymogami określonymi w załączniku I do dyrektywy 2008/57/WE.
Waga: 0,055 g / 0,002 uncji

Symbol diody krzemowej Zener:

Pakiet SMA Dioda krzemowa Zener 1SMA4728A 1W 3.3V Dopuszczalny prąd Zener 285mA 0

Maksymalne wartości absolutne diody krzemowej Zener (TA=25°C):

Parametr diody Zenera	Symbol	Wartość	Jednostki
Rozpraszanie mocy w temperaturze Tc=75°C	PD	1	W
Napęd naprzód przy IF = 200 mA	VF	1.2	V
Zakres temperatur skrzyżowania	TJ	-55 do +150	°C
Zakres temperatury przechowywania	TS	-55 do +150	°C

Charakterystyka elektryczna diody krzemowej Zener (TA=25°C):

Dioda ZeneraNumer części	Dioda ZeneraZakres napięcia Zenera (1)			Dioda ZeneraIZT	Impedancja dynamiczna	Prąd odwrotny		Dopuszczalne Zener Aktualność
	VZ @ IZT				ZZT @ IZT	IR @ VR
	Min. ((V)	Numer. ((V)	Max. ((V)	(mA)	Max. ((Ω)	Max. ((μA)	(V)	IZM (mA)
1SMA4728A	3.10	3.3	3.50	75	10	100	1	285
1SMA4730A	3.70	3.9	4.10	64	9	50	1	243
1SMA4731A	4.06	4.3	4.56	58	9	25	1	219
1SMA4732A	4.50	4.7	4.93	53	8	10	1	203
1SMA4733A	4.84	5.1	5.36	49	7	10	1	186
1SMA4734A	5.32	5.6	5.92	45	5	10	2	170
1SMA4735A	5.86	6.2	6.51	41	2	10	3	154
1SMA4736A	6.46	6.8	7.18	37	3.5	10	4	140
1SMA4737A	7.12	7.5	7.88	34	4	10	5	127
1SMA4738A	7.79	8.2	8.67	31	4.5	10	6	116
1SMA4739A	8.60	9.1	9.59	28	5	10	7	104
1SMA4740A	9.50	10	10.5	25	7	10	7	95
1SMA4741A	10.4	11	11.6	23	8	5	8	86
1SMA4742A	11.4	12	12.6	21	9	5	9	79
1SMA4743A	12.4	13	14.1	19	10	5	10	71
1SMA4744A	13.8	15	15.8	17	14	5	11	63
1SMA4745A	15.2	16	17.1	16	16	5	12	58
1SMA4746A	16.8	18	19.2	14	20	5	13	52
1SMA4747A	19.0	20	21.2	13	22	5	15	47
1SMA4748A	20.8	22	23.3	12	23	5	17	43
1SMA4749A	22.8	24	26.0	11	25	5	18	38
1SMA4750A	25.3	27	28.9	9.5	35	5	21	35
1SMA4751A	28.2	30	32.0	8.5	40	5	23	31
1SMA4752A	31.3	33	34.9	7.5	45	5	25	28
1SMA4753A	34.2	36	37.9	7	50	5	27	26
1SMA4754A	37.2	39	41.5	6.5	60	5	30	24
1SMA4755A	40.9	43	45.6	6	70	1	32	22
1SMA4756A	44.9	47	49.8	5.5	80	1	35	20
1SMA4757A	48.6	51	54.0	5	95	1	38	18

Wymagania w odniesieniu do diod krzemowych Zener i krzywe charakterystyczne

Figi. 1.Maksymalna ciągła obniżka mocy

DO-214AC/SMA Opis opakowania Wymiary diody krzemowej Zener:

Pakiet SMA Dioda krzemowa Zener 1SMA4728A 1W 3.3V Dopuszczalny prąd Zener 285mA 2

DO-214AC/SMA Pakiet Informacje o zamówieniu diody krzemowej Zener:

Numer części diody krzemowej Zener	Zestaw składników	Ilość diod krzemowych Zener
1SMA4728A~1SMA4764A	DO-214AC/SMA	5000 sztuk

Pakiet SMA Dioda krzemowa Zener 1SMA4728A 1W 3.3V Dopuszczalny prąd Zener 285mA 3

Etykietka:
