Name: SC3E8-600HP GDT Gas Surge Arrester 3 Pole T Lead Devices Klasyczne komponenty
Brand: SOCAY
SKU: SC3E8-600KM
Rating: 4.7 (126 reviews)

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Nazwa produktu: Rura wyładowcza gazu

Wielkość: φ8*10mm

Władowanie prądu stałego @100V/μs: 600 V ± 20%

Maksymalne napięcie impulsowe @100V/μs: 500 V

Max. Maks. Spark-over Impulse Voltage @1KV/μs Napięcie impulsowe przeskoku @: 600 V

Min. Min. Insulation Resistance Rezystancja izolacji: 1GΩ (@25V)

Max. Maks. Capacitance Pojemność: 1,5pF

Napięcie łuku @1A: 15V

Prąd impulsowy: 10 kA

Max. Maks. Impulse Discharge Current Impulsowy prąd rozładowania: 20 kA

Temperatura przechowywania: -40°C~+90°C

Podkreślić:
Wstrzykiwacz napięć gazowych 3 biegun
,
GDT GAS Surge Arrester

Podstawowe informacje

Miejsce pochodzenia: Shenzhen, Guangdong, Chiny

Nazwa handlowa: SOCAY

Orzecznictwo: UL,REACH,RoHS,ISO

Numer modelu: SC3E8-600KM

Dokument: Broszura produktu w wersji PDF

Zapłata

Czas dostawy: 5-8 dni roboczych

Galeria

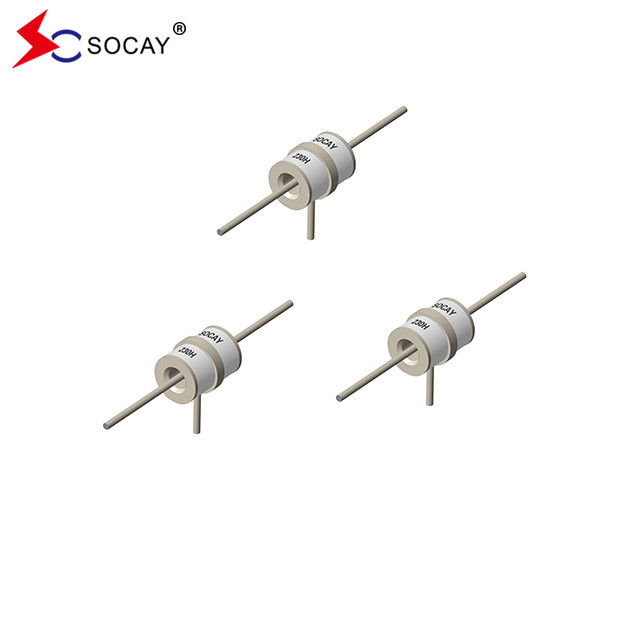

SC3E8-600HP GDT Gas Surge Arrester 3 Pole T Lead Devices Klasyczne komponenty

opis produktu

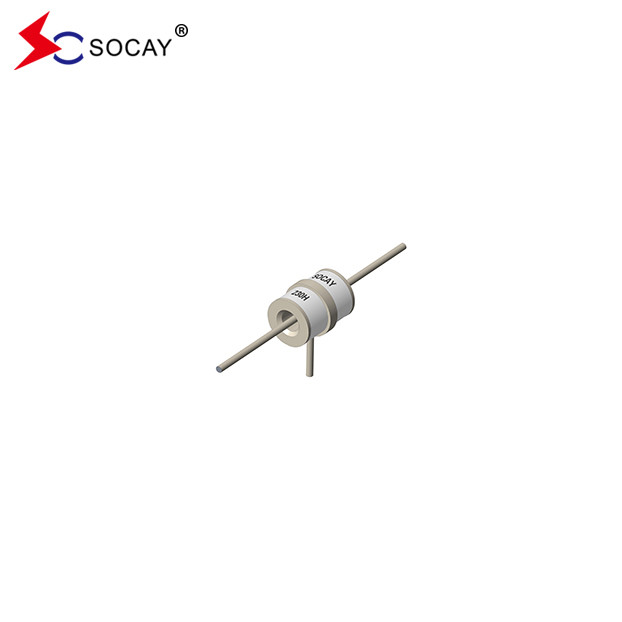

Zatrzymacz nadciśnienia gazu SC3E8-600HP, 3 biegunowe urządzenia "T"

DATA SHEET:/SC3E8_v2308.1.pdf

Numer części Oznakowanie napięcie prądu prądu stałego Maksymalny Impulsowy napięcie zapłonowe Minimalna odporność izolacyjna Maksymalna pojemność napięcie łukowe Życie w służbie

Nazwa

Prąd impulsowy
Maksymalny prąd rozładowy impulsowy NazwaAPrąd rozładowy Impulsowe życie

@100V/S @100V/μs @1KV/μs @1MHz @1A
@8/20μs ⁴⁾

± 5 razy

@8/20μs⁴⁾

1 raz

@50Hz⁴⁾

1Sekcja

10czasy

@10/1000μs ⁴⁾

300 razy.

SC3E8-75HM

SC3E8-75HMF

SC3E8-75KM

SC3E8-75H

SOCAY

75H
75V±20% < 500V < 600V 1 GΩ (w napięciu 50 V) < 1,5 pF ~ 25 V 20KA 25KA 20A 200A

SC3E8-90HM

SC3E8-90HMF

SC3E8-90HP

SC3E8-90H

SOCAY

90H
90V±20% < 500V < 600V 1 GΩ (w napięciu 50 V) < 1,5 pF ~ 25 V 20KA 25KA 20A 200A

SC3E8-150HM

SC3E8-150HMF

SC3E8-150KM

SC3E8-150H

SOCAY

150H
150V±20% < 500V < 600V 1 GΩ (w napięciu 50 V) < 1,5 pF ~ 25 V 20KA 25KA 20A 200A

SC3E8-230HM

SC3E8-230HMF

SC3E8-230HP

SC3E8-230H

SOCAY

230H
230V±20% < 600V < 700V 1 GΩ (w 100 V) < 1,5 pF ~ 25 V 20KA 25KA 20A 200A

SC3E8-250HM

SC3E8-250HMF

SC3E8-250KM

SC3E8-250H

SOCAY

250H
250 V±20% < 600V < 700V 1 GΩ (w 100 V) < 1,5 pF ~ 25 V 20KA 25KA 20A 200A

SC3E8-300HM

SC3E8-300HMF

SC3E8-300HP

SC3E8-300H

SOCAY

300H
300V±20% < 800V < 900V 1 GΩ (w 100 V) < 1,5 pF ~ 25 V 20KA 25KA 20A 200A

SC3E8-350HM

SC3E8-350HMF

SC3E8-350HP

SC3E8-350H

SOCAY

350H
350V±20% < 800V < 900V 1 GΩ (w 100 V) < 1,5 pF ~ 25 V 20KA 25KA 20A 200A

SC3E8-420HM

SC3E8-420HMF

SC3E8-420KM

SC3E8-420H

SOCAY

420H
420V±20% < 900V < 1000V 1 GΩ (w 100 V) < 1,5 pF ~ 25 V 20KA 25KA 20A 200A

SC3E8-470HM

SC3E8-470HMF

SC3E8-470HP

SC3E8-470H

SOCAY

470H
470V±20% < 900V < 1000V 1 GΩ (w 100 V) < 1,5 pF ~ 25 V 20KA 25KA 20A 200A

SC3E8-600HM

SC3E8-600HMF

SC3E8-600KM

SC3E8-600H

SOCAY

600H
600V±20% < 1100V < 1200V 1 GΩ (w 100 V) < 1,5 pF ~ 25 V 20KA 25KA 20A 200A

SC3E8-800HM

SC3E8-800HMF

SC3E8-800KM

SC3E8-800H

SOCAY

800H
800V±20% < 1200V < 1400V 1 GΩ (w 100 V) < 1,5 pF ~ 25 V 20KA 25KA 20A 200A

Uwaga:

1) Określenia zgodnie z ITU-T K.12 i GB/T 9043-2008

2) W momencie dostawy AQL 0,65 poziom II, DIN ISO 2859

3) Elektrodę końcową lub pierścieniową do elektrody środkowej

4) Całkowity prąd przez elektrodę środkową, połowa wartości przez końcówkę odpowiednio elektrody pierścieniowej

Opis:

Rury rozładowania gazu (GDT) są klasycznymi elementami zabezpieczającymi instalacje telekomunikacyjne.Istotne jest, aby systemy informatyczne i telekomunikacyjne - ze swoimi wysokiej jakości, ale wrażliwymi obwodami elektronicznymi - były chronione zabezpieczeniami.W tym celu są one zamontowane przy wejściu do systemu zasilania wraz z varistorami oraz w punktach podłączenia do linii telekomunikacyjnych.Stały się one niezbędne zarówno do ochrony stacji bazowych w systemach telefonii komórkowej, jak i rozległych sieci telewizji kablowej (CATV) z ich powtórnikami i systemami dystrybucji..

Charakterystyka:

Nie radioaktywny.

RoHS zgodny.

Niska utrata wstawienia.

Doskonała odpowiedź na szybko rosnące przejściowe.

Ultra niska pojemność.

zdolność do przepływu napięcia 20KA badana z impulsem 8/20 μs zgodnie z definicją IEC 61000-4-5.

Zastosowanie:

Sprzęt komunikacyjny.

Sprzęt CATV.

Sprzęt do badań.

Linie danych.

Zasilanie.

Ochrona SLIC.

Sprzęt szerokopasmowy.

Sprzęt ADSL, w tym ADSL2+.

Sprzęt XDSL.

Sprzęt satelitarny i CATV.

Elektronika użytkowa.

Etykietka:
ogranicznik rury gazowej

Rurka GDT

Komponent elektroniczny GDT
