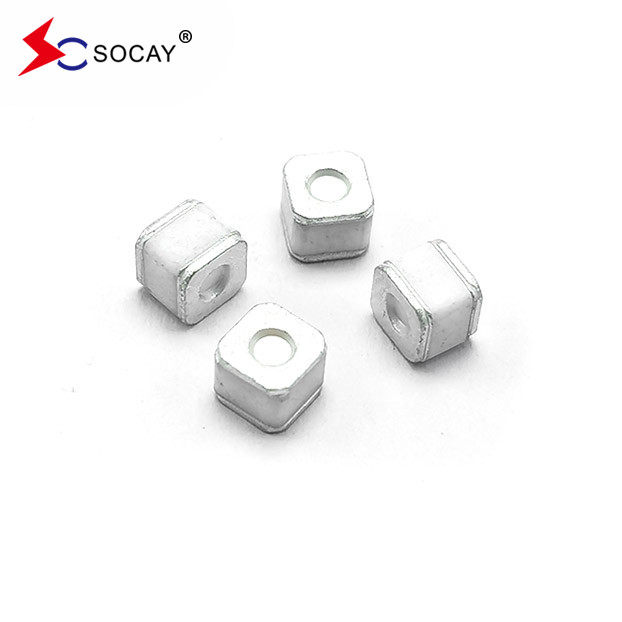

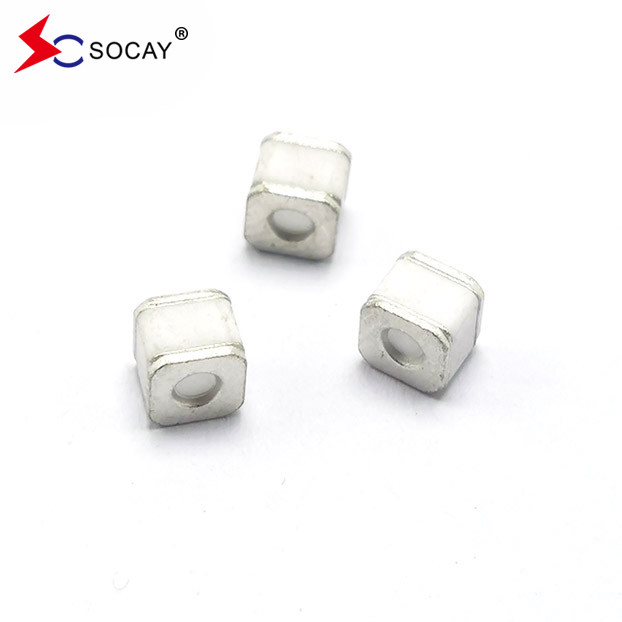

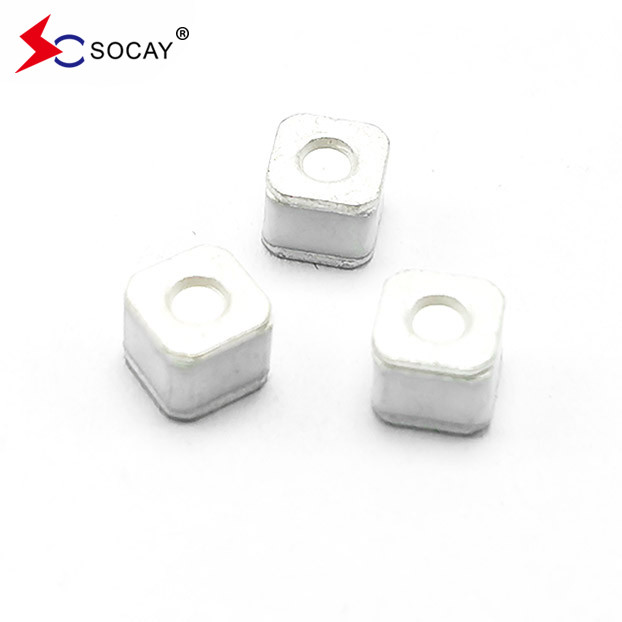

SOCAY Przewód gazowy SC2E5-90LSMD, GDT
DATA SHEET:SC2E5-SMD_v2110.1.pdf
Numer części |
D.C. Napięcie zapłonowe |
Maksymalny Impuls Wypalenie napięcie |
Minimalna odporność izolacyjna | Maksymalna pojemność | napięcie łukowe | Życie w służbie | ||||
Nazwa Prąd impulsowy |
Maksymalny prąd rozładowy impulsowy | NazwaAPrąd rozładowy |
Impuls Życie |
|||||||
@100V/S | @100V/μs | @1KV/μs | @1MHz | @1A |
@8/20μs ± 5 razy |
@8/20μs 1 raz |
@50Hz 1Sekcja 10czasy |
@10/1000μs 300 razy. |
||
SC2E5-75LSMD | 75V±20% | < 500V | < 650 V | 1 GΩ (w napięciu 50 V prądu stałego) | < 1,0 pF | ~15V | 5KA | 10KA | 5A | 100A |
SC2E5-90LSMD | 90V±20% | < 500V | < 650 V | 1 GΩ (w napięciu 50 V prądu stałego) | < 1,0 pF | ~15V | 5KA | 10KA | 5A | 100A |
SC2E5-150LSMD | 150V±20% | < 500V | < 650 V | 1 GΩ (w napięciu 50 V prądu stałego) | < 1,0 pF | ~ 20 V | 5KA | 10KA | 5A | 100A |
SC2E5-200LSMD | 200V±20% | < 500V | < 650 V | 1 GΩ (w 100 V prądu stałego) | < 1,0 pF | ~ 20 V | 5KA | 10KA | 5A | 100A |
SC2E5-230LSMD | 230V±20% | < 600V | < 700V | 1 GΩ (w 100 V prądu stałego) | < 1,0 pF | ~ 20 V | 5KA | 10KA | 5A | 100A |
SC2E5-300LSMD | 300V±20% | < 700V | < 800V | 1 GΩ (w 100 V prądu stałego) | < 1,0 pF | ~ 20 V | 5KA | 10KA | 5A | 100A |
SC2E5-350LSMD | 350V±20% | < 700V | < 800V | 1 GΩ (w 100 V prądu stałego) | < 1,0 pF | ~ 20 V | 5KA | 10KA | 5A | 100A |
SC2E5-420LSMD | 420V±20% | < 800V | < 950 V | 1 GΩ (w 100 V prądu stałego) | < 1,0 pF | ~ 20 V | 5KA | 10KA | 5A | 100A |
SC2E5-470LSMD | 470V±20% | < 900V | < 1000V | 1 GΩ (w 100 V prądu stałego) | < 1,0 pF | ~ 20 V | 5KA | 10KA | 5A | 100A |
SC2E5-600LSMD | 600V±20% | < 1100V | < 1200V | 1 GΩ (w 100 V prądu stałego) | < 1,0 pF | ~ 20 V | 5KA | 10KA | 5A | 100A |
SC2E5-800LSMD | 800V±20% | < 1200V | < 1400V | 1 GΩ (w 100 V prądu stałego) | < 1,0 pF | ~ 20 V | 5KA | 10KA | 5A | 100A |
Uwaga:
|
I:O rurze rozładowania gazu
Rurka rozładowania gazu, pełna nazwa ceramicznej rury rozładowania gazu, angielska rurka rozładowania gazu, często zastępowana skrótem GDT, jest urządzeniem zabezpieczającym przed przepływem,który jest szeroko stosowany w ochronie przed błyskawicami systemów komunikacyjnychRury rozładowujące są często stosowane w pierwszym lub pierwszych dwóch etapach układów ochrony wielopoziomowej do rozładowania błyskawicznego prądu nadprzepływowego i ograniczania nad napięcia.Ponieważ odporność izolacyjna międzyelektrodowa rurki rozładowawczej jest bardzo duża, a pojemność pasożytnicza jest bardzo małaOpieka przeciw błyskawicy linii sygnałowych ma wyraźne zalety.Głównymi wadami charakterystyki zabezpieczenia rur rozładowania jest duże opóźnienie czasu rozładowania., wrażliwość działania nie jest idealna, a skuteczne tłumienie fal błyskawicznych o dużym wzrastającym strumieniu jest trudne.Istnieje problem ciągłego przepływu w ochronie przed błyskawicami systemu zasilania.
II:Główne składniki
Porcelanowy proszek, elektrody, elektron gazu obojętnego itp.
Charakterystyka:
Zdolność do przepływu 5KA badana z impulsem 8/20 μs zgodnie z definicją IEC 61000-4-5
Klasyfikacja ceramicznych rur rozładowania gazu
1Zgodnie z liczbą elektrod, powszechnie stosowane rurki rozładowujące gazy podzielone są na rurki rozładowujące diody i rury rozładowujące triody.Więc nazywają się ceramiczne rurki rozładowujące.
2Zgodnie z rozmiarem wyglądu powszechnie stosowane rurki rozładowujące gazy podzielone są na rurki rozładowujące chip i rurki rozładowujące plug-in.
3W zależności od napięcia impulsowego produktu, powszechnie stosowane rurki rozładowujące gazy są podzielone na tradycyjne rurki rozładowujące impulsy i niskoimpulsowe rurki rozładowujące impulsy.
Zasada działania ceramicznej rurki wyładowania gazu
Ceramiczne rurki rozładowania gazu są uszczelnione ceramiką i składają się z dwóch lub więcej elektrod metalowych z dziurami wewnątrz, wypełnionych gazem obojętnym argonem i neonem.są połączone równolegle na obwoduW przypadku gdy urządzenie nie działa, rezystancja jest bardzo wysoka, a odpowiednia pojemność niska.Kiedy występuje nieprawidłowy puls, wewnętrzny opór spada natychmiast po osiągnięciu wartości napięcia roboczego, a prąd jest uwalniany.automatycznie wróci do stanu wysokiego oporu i obwód będzie działał normalnie.
Zalety ceramicznych rur wyładowania gazu
1Przed uszkodzeniem (przewodnictwem) jest równoważny otwartemu obwodowi, z dużym rezystancją i bez prądu przecieku lub bardzo małym;
2Po uszkodzeniu (przewodnictwie) jest równoważny zwarciu, który może przejść duży prąd z bardzo małym spadkiem napięcia;
3Pojemność prądu impulsowego (prąd szczytowy) jest bardzo duża; 2,5 kA ~ 100 kA;
4Posiada cechy dwukierunkowej symetrii.
5Wartość pojemności jest bardzo mała, poniżej 3 pF.
O SOCAY
Jesteśmy producentem i dostawcą GDT, NTC, DIODES ect pasywnych komponentów ponad 20 lat z Chin.Jeśli masz jakiekolwiek zapytanie, skontaktuj się z nami swobodnie.
