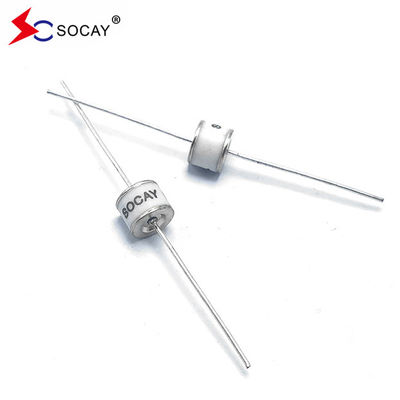

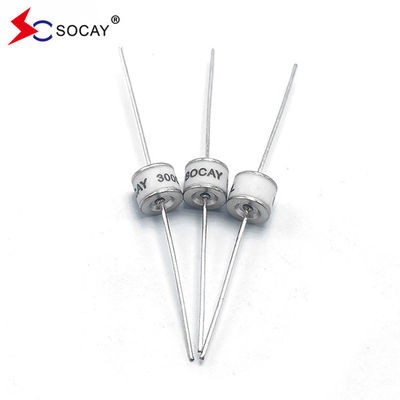

Ośniowa ołowiana ceramiczna rurka rozładowania gazu 600V SC2E8-600ML GDT Elektroniczny komponent

Ośnikowy ołowiany wyrzutni gazu ceramicznego 600V SC2E8-600ML GDT Elektroniczny komponent

DATA SHEET:SC2E8_v91.1.pdf

Zasada działania ceramicznej rurki wyładowania gazu
Ceramiczne rurki rozładowania gazu są uszczelnione ceramiką i składają się z dwóch lub więcej elektrod metalowych z dziurami wewnątrz, wypełnionych gazem obojętnym argonem i neonem.są połączone równolegle na obwoduW przypadku gdy urządzenie nie działa, rezystancja jest bardzo wysoka, a odpowiednia pojemność niska.Kiedy występuje nieprawidłowy puls, wewnętrzny opór spada natychmiast po osiągnięciu wartości napięcia roboczego, a prąd jest uwalniany.automatycznie wróci do stanu wysokiego oporu i obwód będzie działał normalnie.

Zalety ceramicznych rur rozładowania gazu:

1Przed uszkodzeniem (przewodnictwem) jest równoważny otwartemu obwodowi, z dużym rezystancją i bez prądu przecieku lub bardzo małym;

2Po uszkodzeniu (przewodnictwie) jest równoważny zwarciu, który może przejść duży prąd z bardzo małym spadkiem napięcia;

3Pojemność prądu impulsowego (prąd szczytowy) jest bardzo duża; 2,5 kA ~ 100 kA;

4Posiada cechy dwukierunkowej symetrii.

5Wartość pojemności jest bardzo mała, poniżej 3 pF.

Wady ceramicznych rur rozładowania gazu:

1Ponieważ jonizacja gazu wymaga określonej ilości czasu, prędkość reakcji jest powolna.Przed włączeniem, będą przepływać impulsy ostrzejsze o większej amplitudzie i nie będą miały efektu ochronnego;

2. napięcie awaryjne ma słabą spójność i dużą dyspersję, na ogół ± 20%;

3. napięcie awaryjne ma tylko kilka określonych wartości;

Wybór ceramicznych rur rozładowania gazu:

1Pod wpływem szybkiego impulsu potrzeba określonego czasu na jonizację gazu ceramicznej rurki rozładowania gazu (zwykle 0,2~0,3 μs, najszybszy wynosi około 0,1 μs),Więc ostry puls o większej amplitudzie będzie wyciekał z tyłu.Aby stłumić ten ostry impuls, istnieje kilka metod: a. Podłączyć kondensator lub warystor równolegle do rury rozładowania; b.Podłącz induktor w serii po rurze rozładowania lub pozostawić przewód przesyłowy odpowiedniej długości, aby osłabić ostry impuls do niższej wartościPoziom; c. Przyjąć obwód obronny na dwa poziomy, z rurą rozładowawczą jako pierwszym poziomem, a rurą TVS lub półprzewodnikiem ochronnym przed nad napięciem jako drugim poziomem.Oba poziomy są odizolowane przez rezystory, induktorów lub bezpieczników samorejestrujących się.

2Wybór napięcia awaryjnego prądu stałego Vsdc: minimalna wartość napięcia awaryjnego prądu stałego Vsdc powinna być większa niż 1,2 razy najwyższy możliwy napięcie szczytowe zasilania lub najwyższe napięcie sygnału.

3. Wybór prądu impulsowego rozładowania: wybór powinien opierać się na maksymalnym prądzie przepływu, który może pojawić się na linii lub maksymalnym prądzie przepływu, który wymaga ochrony.Prąd rozładowy impulsowy rury rozładowania należy obliczyć zgodnie z nominalnym prądem rozładowania impulsowego (lub połową pojedynczego prądu rozładowania impulsowego).

4Ceramiczne rury rozładowania gazu zazwyczaj nie są stosowane równolegle ze względu na duży błąd napięcia awaryjnego.

5Problem po uruchomieniu: Aby zapewnić, że rurka rozładowująca może normalnie gasnąć łuk po uszkodzeniu przez uderzenie,w miejscach, w których wystąpienie prądu pociągu jest prawdopodobne (np. w obrotach aktywnych), do rury rozładowania można połączyć w serii varistor lub bezpiecznik samorejestrujący się.

Zastosowanie

Zasilanie przemysłowe, zasilanie komunikacyjne, zasilanie inwerterem, zasilanie UPS bez przerw, zasilanie regulowane, zasilanie napędowe, zasilanie przełącznikowe, moduł zasilania,izolacja, inwerter, sprzęt medyczny,
