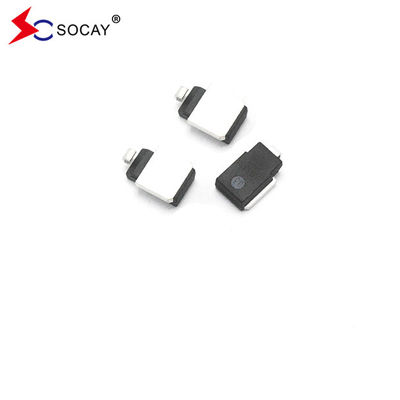

Nawierzchnia zamontowana tłumiąca napięcie przejściowe SM8S26AG zgodna z RoHS

Nawierzchnia montażu przejściowego tłumienia napięcia SM8S26AG, zgodny z RoHS

DATA SHEET:SM8SXXG Series_v2309.1.pdf

Opis:

Seria SM8S jest specjalnie zaprojektowana do ochrony czułych urządzeń elektronicznych przed przejściowymi napięciami wywołanymi błyskawicami i innymi przejściowymi zdarzeniami napięciowymi.

Charakterystyka:

Optymalizowany szklany pasywny chip.

T_J= 175°C, odpowiedni do wysokiej niezawodności i wymogów motoryzacyjnych.

Wyposażenie w maksymalną moc impulsową 6600W z falą fal 10/1000μs, częstotliwość powtarzania się (cyklu pracy): 0,01%.

Wymagania w odniesieniu do próby odładowania obciążenia zgodnie z normą ISO 7637-2 5a/5b i ISO 16750 (zróżnicowane w zależności od warunków badania).

Spełnienie kryteriów AEC-Q101.

Niski prąd.

Niski spadek napięcia.

Doskonała zdolność zaciskania.

Bardzo szybki czas reakcji.

RoHS zgodny.

Charakterystyka produktu:

1. Wysoka niezawodność, zgodna z certyfikatem AEC-Q101 w zakresie produkcji samochodów;

2. spełniają wymagania normy ISO 7637-2-5a badania zbiorcze obciążenia (szczegółowo patrz model i poziom badania);

3. Szklany pasywizowany chip;

4Niskie ciśnienie pozostałe i niski przepływ przecieków;

5Szybki czas reakcji;

6. Kompletne rodzaje opakowań i kompatybilne z większością elementów ochronnych dostępnych na rynku;

Obszary zastosowania:

1System rozrywki samochodowej.

2System nawigacji samochodu i rejestrator jazdy

3Odwracam radar.

4. Zasilanie samochodu

5Poduszka podgrzewana w samochodzie

6Urządzenie przeciwkradzieży

7Poduszka do masażu samochodowego.

8- W samochodzie.

9System sterowania silnikiem pojazdu

O diodzie TVS

gdy dwa bieguny diody TVS są narażone na odwrotną energię przejściową wysoką,może zmienić wysoką impedancję między dwoma biegunami w niską impedancję z prędkością 10-12 sekund, wchłaniając napięcie o mocy do kilku kilowatów, powodując, że dwa bieguny napięcie między nimi jest zaciskany na z góry ustaloną wartość,skuteczna ochrona precyzyjnych komponentów układów elektronicznych przed uszkodzeniami spowodowanymi przez różne impulsy wzrostuW szczególności ma następujące trzy cechy: 1. Dodawanie diod TVS do linii sygnałowych i energetycznych może zapobiec natychmiastowym przepływom w mikroprocesorach lub mikrokontrolerach,takie jak efekty rozładowań elektrostatycznychW efekcie rozładowania elektrostatycznego mogą powstawać impulsy o mocy większej niż 10 000 V i 60 A i mogą trwać przez 10 ms;podczas gdy zwykłe urządzenia TTL ulegną uszkodzeniu w przypadku wystąpienia impulsu 10V o długości większej niż 30 msUżycie diod TVS może skutecznie pochłaniać impulsy, które mogą powodować uszkodzenie urządzenia i eliminować zakłócenia (Crosstalk) spowodowane przełączaniem między autobusami.Umieszczenie diod TVS pomiędzy liniami sygnałowymi a ziemią może zapobiec wpływaniu niepotrzebnego hałasu na autobusy danych i sterowania.
