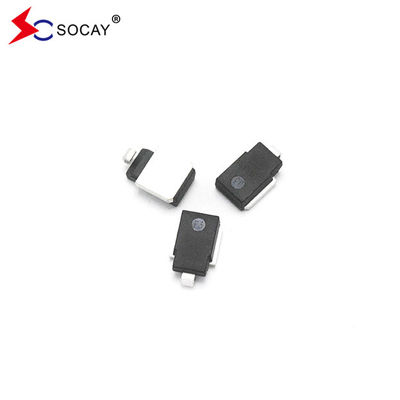

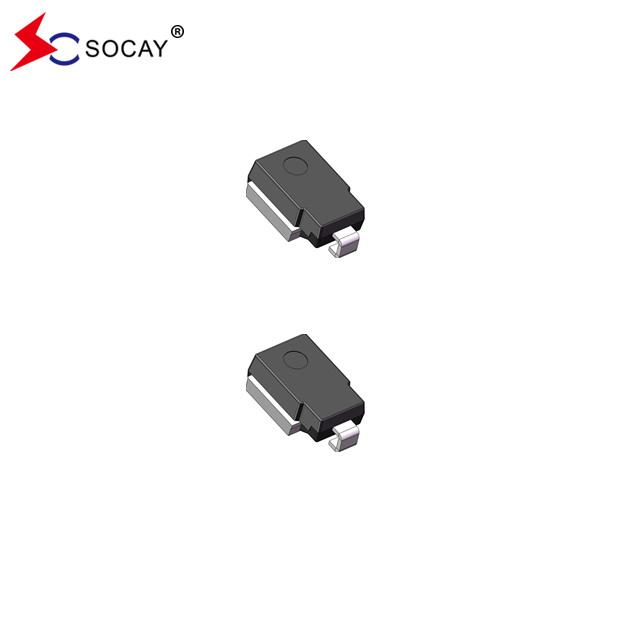

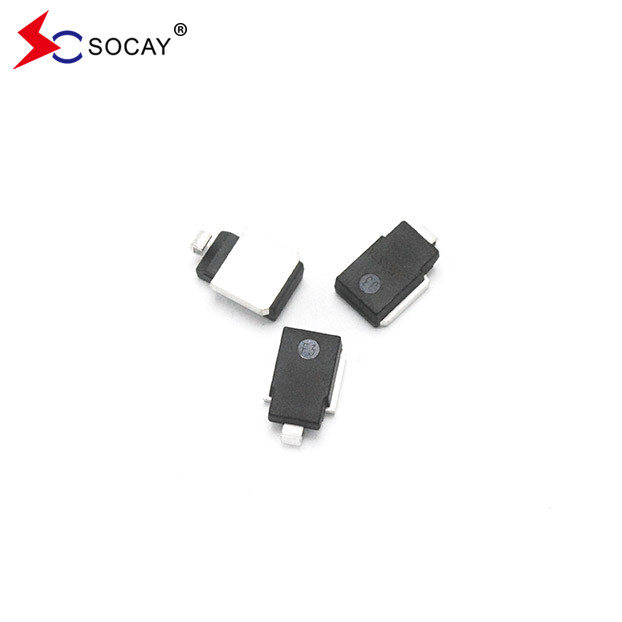

22V ochrona motoryzacyjna TVS SM8S22AG, spełniające normy ISO 7637-2 5a/5b i ISO 16750
DATA SHEET:SM8SXXG Series_v2309.1.pdf
Charakterystyka:
Optymalizowany szklany pasywny chip.
TJ= 175°C, odpowiedni do wysokiej niezawodności i wymogów motoryzacyjnych.
Wyposażenie w maksymalną moc impulsową 6600W z falą fal 10/1000μs, częstotliwość powtarzania się (cyklu pracy): 0,01%.
Wymagania w odniesieniu do próby odładowania obciążenia zgodnie z normą ISO 7637-2 5a/5b i ISO 16750 (zróżnicowane w zależności od warunków badania).
Spełnienie kryteriów AEC-Q101.
Niski prąd.
Niski spadek napięcia.
Doskonała zdolność zaciskania.
Bardzo szybki czas reakcji.
RoHS zgodny.
Opis:
Seria SM8S jest specjalnie zaprojektowana do ochrony czułych urządzeń elektronicznych przed przejściowymi napięciami wywołanymi błyskawicami i innymi przejściowymi zdarzeniami napięciowymi.
| Numer części |
Szczyt pracy
Odwrót
napięcie VRWM
(V)
|
Podział
napięcie
VBR (V)
|
Prąd badawczy
Ja...T
(mA)
|
Maksymalne odwrotne wycieki Ja...R @VRWM
(μA)
|
Maksymalny
Ja...R@VRWMTJ= 175°C
(μA)
|
Maksymalny odwrótWzrostAktualność
Ja...PP(A)①
|
Maksymalne napięcie zacisku
VC @Ja...PP
(V)
|
| Uniwersytet |
Bi |
|
Mw. |
Moś. |
|
|
|
|
|
| SM8S22AG |
SM8S22CAG |
22.0 |
24.4 |
26.9 |
5.0 |
10 |
150 |
186 |
35.5 |
| SM8S24AG |
SM8S24CAG |
24.0 |
26.7 |
29.5 |
5.0 |
10 |
150 |
170 |
38.9 |
| SM8S26AG |
SM8S26CAG |
26.0 |
28.9 |
31.9 |
5.0 |
10 |
150 |
157 |
42.1 |
| SM8S28AG |
SM8S28CAG |
28.0 |
31.1 |
34.4 |
5.0 |
10 |
150 |
145 |
45.4 |
| SM8S30AG |
SM8S30CAG |
30.0 |
33.3 |
36.8 |
5.0 |
10 |
150 |
136 |
48.4 |
| SM8S33AG |
SM8S33CAG |
33.0 |
36.7 |
40.6 |
5.0 |
10 |
150 |
124 |
53.3 |
| SM8S36AG |
SM8S36CAG |
36.0 |
40.0 |
44.2 |
5.0 |
10 |
150 |
114 |
58.1 |
| SM8S40AG |
SM8S40CAG |
40.0 |
44.4 |
49.1 |
5.0 |
10 |
150 |
102 |
64.5 |
| SM8S43AG |
SM8S43CAG |
43.0 |
47.8 |
52.8 |
5.0 |
10 |
150 |
95.1 |
69.4 |
| SM8S45AG |
SM8S45CAG |
45.0 |
50.0 |
55.3 |
5.0 |
10 |
150 |
90.8 |
72.7 |
| SM8S48AG |
SM8S48CAG |
48.0 |
53.3 |
58.9 |
5.0 |
10 |
150 |
85.3 |
77.4 |
| SM8S51AG |
SM8S51CAG |
51.0 |
56.7 |
62.7 |
5.0 |
10 |
150 |
80.1 |
82.4 |
| SM8S54AG |
SM8S54CAG |
54.0 |
60.0 |
66.3 |
5.0 |
10 |
150 |
75.8 |
87.1 |
| SM8S58AG |
SM8S58CAG |
58.0 |
64.4 |
71.2 |
5.0 |
10 |
150 |
70.5 |
93.6 |
| SM8S60AG |
SM8S60CAG |
60.0 |
66.7 |
73.7 |
5.0 |
10 |
150 |
68.2 |
96.8 |
| SM8S64AG |
SM8S64CAG |
64.0 |
71.1 |
78.6 |
5.0 |
10 |
150 |
64.1 |
103.0 |
| SM8S70AG |
SM8S70CAG |
70.0 |
77.8 |
86.0 |
5.0 |
10 |
150 |
58.4 |
113.0 |
| SM8S75AG |
SM8S75CAG |
75.0 |
83.3 |
92.1 |
5.0 |
10 |
150 |
54.5 |
121.0 |
| SM8S78AG |
SM8S78CAG |
78.0 |
86.7 |
95.8 |
5.0 |
10 |
150 |
52.4 |
126.0 |
| SM8S85AG |
SM8S85CAG |
85.0 |
94.4 |
104.0 |
5.0 |
10 |
150 |
48.2 |
137.0 |
|
Uwaga:
1.Formularz fali prądu napięcia jest definiowany w formie fali 10/1000μS.
2.Dla wszystkich typów maksymalnie VF= 1,8 V w IF= 100 A zmierzonych na 8,3 ms pojedynczej półfale sinus lub równoważnej fali kwadratowej, cykl pracy = 4 impulsy na
Maksymalnie minutę.
|
Zastosowanie:
Ochrona samochodowa.
Przegląd ochrony obwodu
Szkodliwe zjawiska elektryczne, takie jak przejściowe napięcia lub rozładowanie elektrostatyczne (ESD), często występują w obrotach.Urządzenia TVS mogą być stosowane w obwodach do ochrony przed nad napięciem i rozładowaniem elektrostatycznymDioda tłumiąca (ang. transient suppression diode, TVS), zwana również diodą ściskającą, jest wydajnym urządzeniem zabezpieczającym obwód powszechnie stosowanym na arenie międzynarodowej.Może natychmiast pochłaniać napięcie do kilku kilowatów i wytrzymać duże impulsy o wysokiej energiiOgólnie rzecz biorąc, rurki TVS są połączone równolegle w obwodzie.może reagować na poziomie ms i szybko przekształcać stan wysokiego oporu w stan niskiego oporu, umożliwiając w ten sposób duży przepływ prądu i napięcie jest zaciskany na z góry ustalonym poziomie,osiągając w ten sposób cel ochrony układów elektronicznych produktów elektrycznych samochodowychRynek elektroniki samochodowej bez wątpienia stanie się największym etapem w branży półprzewodników, a region Azji i Pacyfiku, zwłaszcza rynek chiński, ma nieograniczony potencjał wzrostu..W ostatnich latach różne rodzaje urządzeń, niezależnie od tego, w jakiej dziedzinie działają, są coraz bardziej wykorzystywane w elektrotechnice samochodowej.,mają tendencję do bycia wysoce zintegrowanymi i zaprojektowanymi z wysoką częstotliwością,co spowodowało, że producenci stawiają coraz większe wymagania dotyczące wydajności rozwiązań ochrony obwodów, takich jak ochrona przed nad napięciem/przepływem oraz tłumienie nadpięć. coraz surowsze wymagania.
Środki ostrożności do wyboru diod tłumiących przejściowe TVS dla pojazdów samochodowych w zastosowaniach w obwodzie
W systemie standardowym odporności elektronicznej i elektrycznej w motoryzacji ISO10605 i ISO7637-2 są dwoma najważniejszymi normami.W niniejszym artykule przedstawione zostaną parametry, które należy wziąć pod uwagę przy wyborze odpowiedniej diody TVS do elektroniki samochodowej w celu spełnienia tych dwóch norm badawczych dla samochodów:
1. Vnom jest normalnym napięciem roboczym obwodu
2. Vmax jest maksymalnym napięciem odpornym obwodu
3Jeśli forma fali jest wzrostowa, istnieje wiele powiązanych wskaźników.
1) Vs maksymalne napięcie napięcia
2) Czas trwania i poziom napięcia Tp
3) Rs symuluje wewnętrzny opór generatora napięć
4) Liczba cykli fali (1/f)
4Jeśli falą jest forma fali DC, trzeba zwrócić uwagę
1) napięcie napięcia prądu stałego Vdc
2) Czas trwania napięcia Tp
3) Rs symuluje wewnętrzny opór generatora napięć
5/ Zwróćmy uwagę na temperaturę otoczenia.
6Należy wziąć pod uwagę rozmiar opakowania wybranego urządzenia ochronnego.
7Jeżeli chroniony obwód jest obwodem sygnału cyfrowego, należy wziąć pod uwagę następujące punkty:
1) Częstotliwość napięcia sygnału
2) Czasy wzrostu i spadku fali sygnału fal
3) Maksymalna wielkość pojemności dopuszczalna przez obwód.
