Dom /Produkty/Warystor z tlenku metalu/Ф14mm Metal Oxide Varistor 14D820K / 14D820KJ Do zastosowań o niższym napięciu stałym

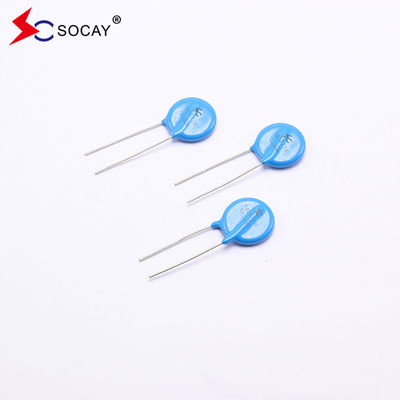

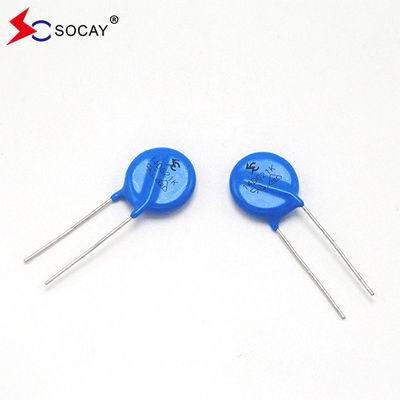

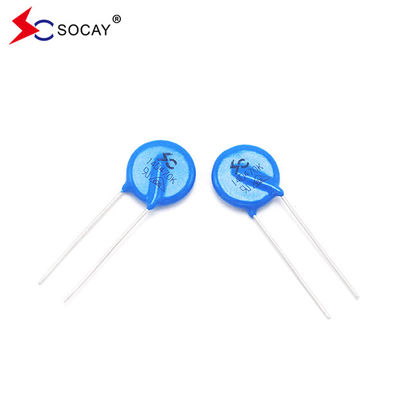

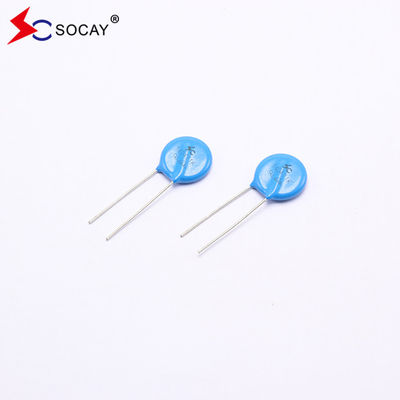

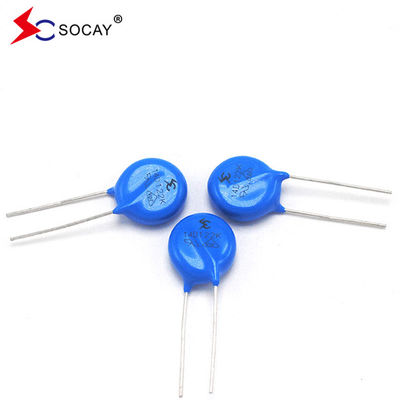

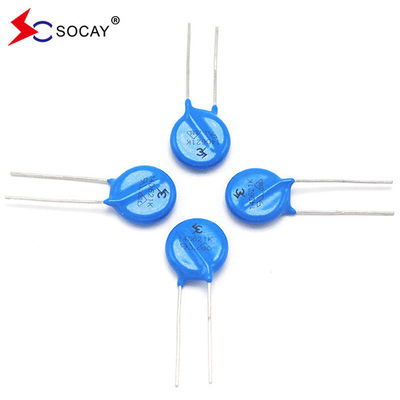

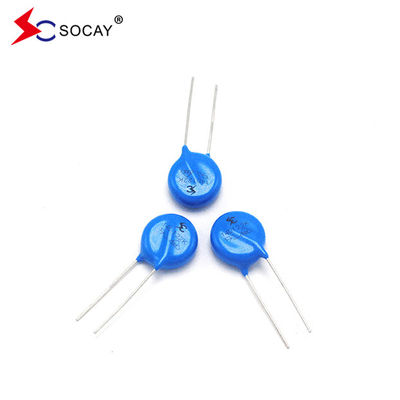

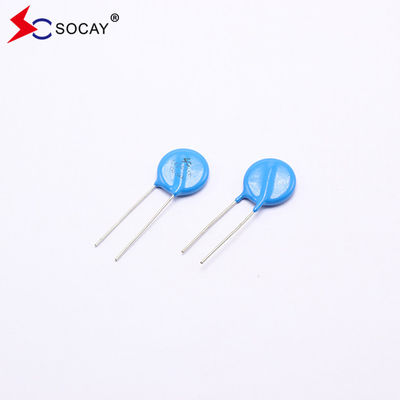

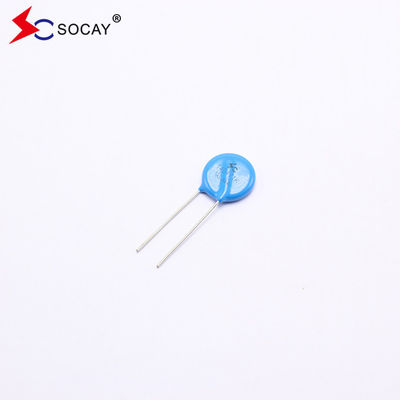

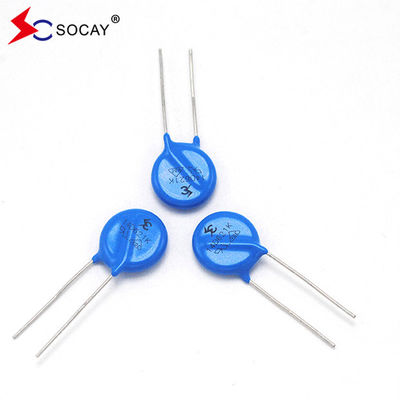

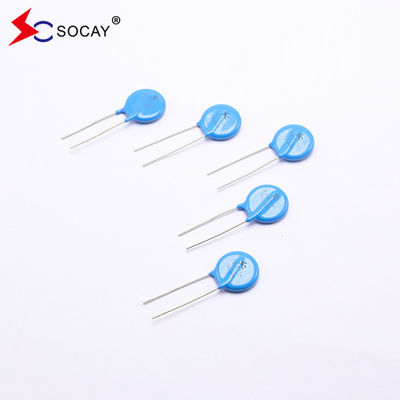

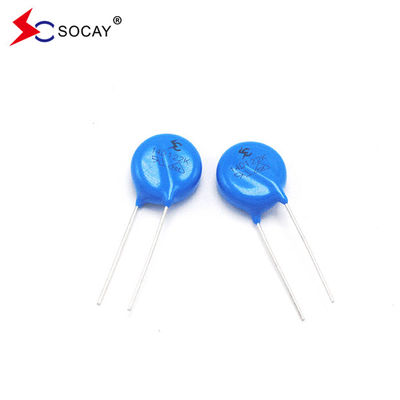

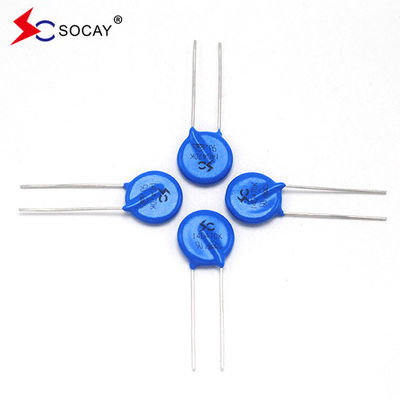

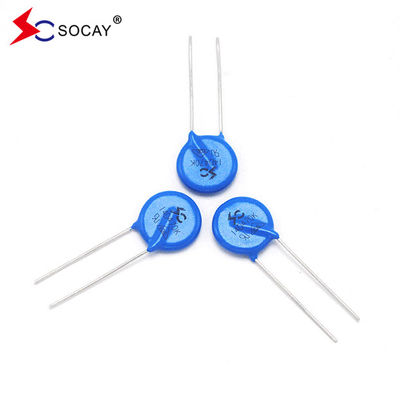

Ф14mm Metal Oxide Varistor 14D820K / 14D820KJ Do zastosowań o niższym napięciu stałym

500szt
MOQ
negotiable
Cena £
Ф14mm Metal Oxide Varistor 14D820K / 14D820KJ Do zastosowań o niższym napięciu stałym
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Nazwa produktu: Warystor z tlenku metalu
Wymiary: Ф14mm
ODKURZACZ: 50V
VDC: 65V
Napięcie warystora: 82(74~90)V
IP: 50A
WK: 135V
Moc nominalna: 0,6 W
Typ. Typ. Capacitance Pojemność: 2400pF
Wytrzymałość prądu udarowego: 4,5 KA (1 raz)
Podkreślić:

Waristor tlenku metalu 14D820KJ

,

14 mm warystory tlenku metalu

,

14D820K
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Guangdong, Chiny
Nazwa handlowa: SOCAY
Orzecznictwo: UL,REACH,RoHS,ISO
Numer modelu: 14D820K/14D820KJ
Dokument: Broszura produktu w wersji PDF
Zapłata
Szczegóły pakowania: Opakowanie amunicyjne, torba
Czas dostawy: 2 tygodnie
opis produktu

Ф14mm Metal Oxide Varistor 14D820K / 14D820KJ Do zastosowań o niższym napięciu stałym



DATA SHEET:14D Series_v2308.1.pdf



Numer typu Maksymalnie dopuszczalneVwiekowe Varistor napięcie

Maksymalny

Włączenie

napięcie

Wytrzymałość

Wzrost

Aktualność

Maksymalny

Energia

(10/1000μs)

Rated

Władza

 TPojemność widoczna (referencyjna)
Standardowy Wysoka fala VKlimatyzator (V) VD.C.(V)

V1mA

(V)

 Ja...P(A) VC(V)

I(A)

Standardowy

I(A)

Wysoka fala

(J)

Standardowy

(J)

Wysoka fala

 (W) @ 1KHZ (pF)
              1 raz 2 razy 1 raz 2 razy
14D180K 14D180KJ 11 14 18 ((15~21.6) 10 36 1000 500 2000 1000 4.0 7.0 0.1 11100
14D220K 14D220KJ 14 18 22 ((19.5~26) 10 43 1000 500 2000 1000 5.0 8.0 0.1 9100
14D270K 14D270KJ 17 22 27(24~30) 10 53 1000 500 2000 1000 6.0 10.0 0.1 7400
14D330K 14D330KJ 20 26 33(29.5~36.5) 10 66 1000 500 2000 1000 7.5 12.0 0.1 6100
14D390K 14D390KJ 25 31 39 ((35~43) 10 77 1000 500 2000 1000 8.6 13.0 0.1 5100
14D470K 14D470KJ 30 38 47 ((42~54) 10 93 1000 500 2000 1000 10.0 17.0 0.1 4300
14D560K 14D560KJ 35 45 56 ((50~62) 10 100 1000 500 2000 1000 11.0 20.0 0.1 3600
14D680K 14D680KJ 40 56 68 ((61~75) 10 135 1000 500 2000 1000 14.0 24.0 0.1 2900
14D820K 14D820KJ 50 65 82(74~90) 50 135 4500 2500 6000 5000 22.0 27.0 0.6 2400
14D101K 14D101KJ 60 85 100 ((90~110) 50 165 4500 2500 6000 5000 28.0 33.0 0.6 2000
14D121K 14D121KJ 75 100 120 ((108~132) 50 200 4500 2500 6000 5000 32.0 40.0 0.6 1700
14D151K 14D151KJ 95 125 150 ((135~165) 50 250 4500 2500 6000 5000 40.0 53.0 0.6 1300
14D181K 14D181KJ 115 150 180 ((162~198) 50 300 4500 2500 6000 5000 50.0 60.0 0.6 1100
14D201K 14D201KJ 130 170 200 ((180~220) 50 340 4500 2500 6000 5000 57.0 70.0 0.6 1000
14D221K 14D221KJ 140 180 220 ((198~242) 50 360 4500 2500 6000 5000 60.0 78.0 0.6 900
14D241K 14D241KJ 150 200 240 ((216~264) 50 395 4500 2500 6000 5000 63.0 84.0 0.6 830
14D271K 14D271KJ 175 225 270 ((243~297) 50 455 4500 2500 6000 5000 70.0 99.0 0.6 740
14D301K 14D301KJ 190 250 300(270~330) 50 500 4500 2500 6000 5000 77.0 108 0.6 670
14D331K 14D331KJ 210 275 330 ((297~363) 50 550 4500 2500 6000 5000 85.0 115 0.6 610
14D361K 14D361KJ 230 300 360 ((324~396) 50 595 4500 2500 6000 5000 93.0 130 0.6 560
14D391K 14D391KJ 250 320 390 ((351~429) 50 650 4500 2500 6000 5000 100 140 0.6 510
14D431K 14D431KJ 275 350 430 ((387~473) 50 710 4500 2500 6000 5000 115 155 0.6 460
14D471K 14D471KJ 300 385 470 ((423~517) 50 775 4500 2500 6000 5000 125 175 0.6 430
14D511K 14D511KJ 320 415 510 ((459~561) 50 845 4500 2500 6000 5000 125 180 0.6 390
14D561K 14D561KJ 350 460 560 ((504~616) 50 925 4500 2500 6000 5000 125 185 0.6 360
14D621K 14D621KJ 385 505 620 ((558~682) 50 1025 4500 2500 6000 5000 125 190 0.6 320
14D681K 14D681KJ 420 560 680 ((612~748) 50 1120 4500 2500 6000 5000 130 200 0.6 290
14D751K 14D751KJ 460 615 750 ((675~825) 50 1240 4500 2500 6000 5000 143 210 0.6 270
14D781K 14D781KJ 485 640 780 ((702~858) 50 1290 4500 2500 6000 5000 148 220 0.6 260
14D821K 14D821KJ 510 670 820 ((738~902) 50 1355 4500 2500 6000 5000 157 235 0.6 240
14D911K 14D911KJ 550 745 910 ((819~1001) 50 1500 4500 2500 6000 5000 175 255 0.6 220
14D102K 14D102KJ 625 825 1000 ((900~1100) 50 1650 4500 2500 6000 5000 190 280 0.6 200
14D112K 14D112KJ 680 895 1100 ((990~1210) 50 1814 4500 2500 6000 5000 213 310 0.6 180
14D122K 14D122KJ 750 990 1200 ((1080~1320) 50 1980 4500 2500 6000 5000 213 310 0.6 150
14D142K 14D142KJ 880 1140 1400 (((1260~1540) 50 2310 4500 2500 6000 5000 238 327 0.6 150
14D162K 14D162KJ 1000 1280 1600 ((1400~1760) 50 2640 4500 2500 6000 5000 243 331 0.6 140
14D182K 14D182KJ 1000 1465 1800 ((1620~1980) 50 2970 4500 2500 6000 5000 250 335 0.6 130





Ф14mm Metal Oxide Varistor 14D820K / 14D820KJ Do zastosowań o niższym napięciu stałym 0







Opis:

Warystory promieniowe z ołowiem z serii 14D stanowią idealne rozwiązanie ochrony obwodu dla zastosowań o niższym napięciu prądu stałego, oferując wyższe wskaźniki napięć niż kiedykolwiek wcześniej dostępne w tak małych dyskach.
Maksymalny napięcie napięcia może osiągać maksymalnie 6KA (puls 8/20 μs) w celu ochrony przed wysokimi napięciami napięcia, w tym pośrednimi zakłóceniami uderzeniami piorunów,system przełączania transientów i nienormalnych szybkich transientów ze źródła zasilania.



Klasifikacja
SMD:0402,0603,0805,1206,1210,1812,2220

DIP: 5D, 7D, 10D, 14D, 20D, 25D, 32D

Prąd:1A~15KA

Im mniejszy rozmiar, tym niższa cena.
Im mniejsza przepustowość, tym większy rozmiar.
Im wyższa przepustowość, tym droższa.
Im wyższe napięcie, tym grubsza rurka.

Czas reagowania ≤10 NS



Zastosowanie:



Ochrona zasilania, Przełączniki, maszyny POS, zatrzymacze błyskawicy, budynkowe interkomy, systemy monitorowania, karty parkingowe, systemy przesyłowe, instrumenty, liczniki, produkty komunikacyjne,Panele sterujące.







Materiał Brak materiału promieniotwórczego
Działanie Temperatura -40°C ~ +85°C
Temperatura przechowywania -55°C ~ +125°C
Ciało Pozostałe
Wprowadza Złoża
Urządzenia bez ołowiu Pozostałe





Numer części Ilość Opcja opakowania Specyfikacja opakowania
14DXXXXX 500 Plastikowy worek Opakowanie masowe









Ф14mm Metal Oxide Varistor 14D820K / 14D820KJ Do zastosowań o niższym napięciu stałym 1



Ф14mm Metal Oxide Varistor 14D820K / 14D820KJ Do zastosowań o niższym napięciu stałym 2

Ф14mm Metal Oxide Varistor 14D820K / 14D820KJ Do zastosowań o niższym napięciu stałym 3

Jesteśmy producentem i dostawcą z ponad 20-letnim doświadczeniem w produkcji komponentów pasywnych, jak poniżej

1- ESD
2- Diody TVS
3- bezpiecznik PPTC zwrotny
4- Rurka wyładowująca gaz
5- NTC Themistor
6- Varistor, itp.
