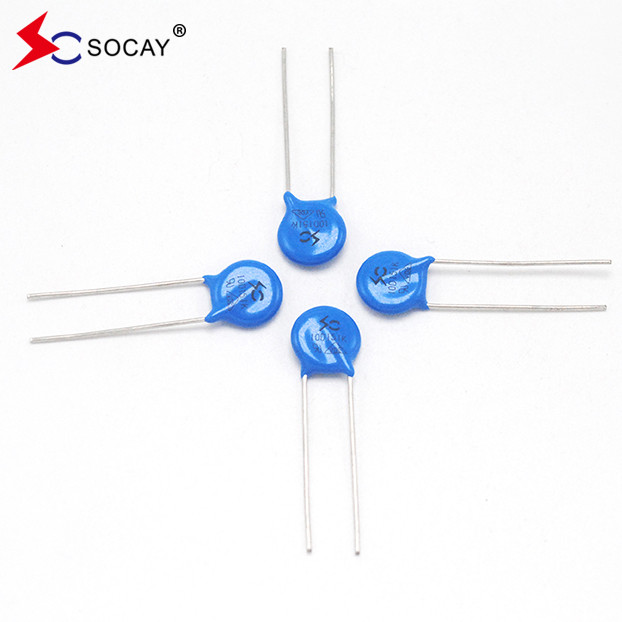

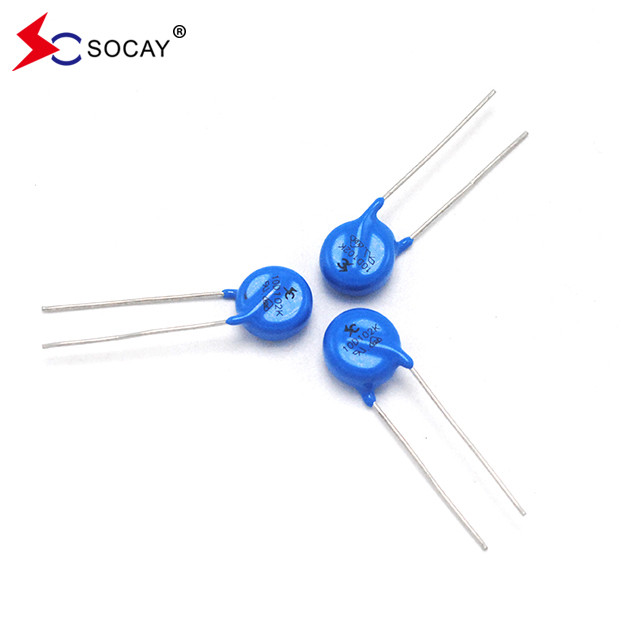

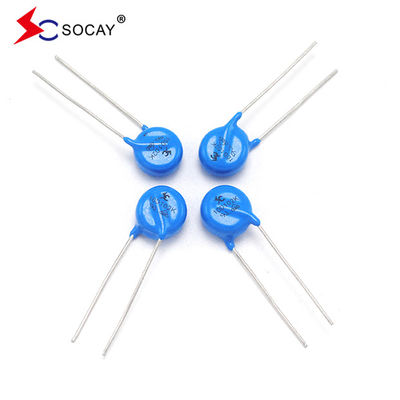

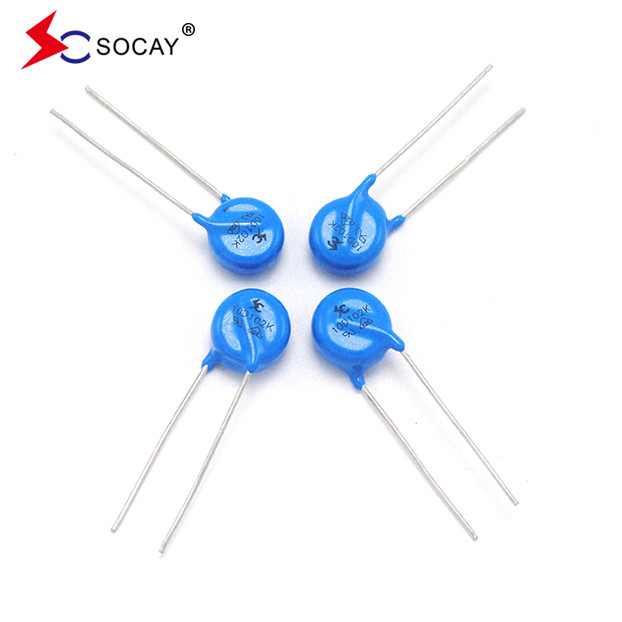

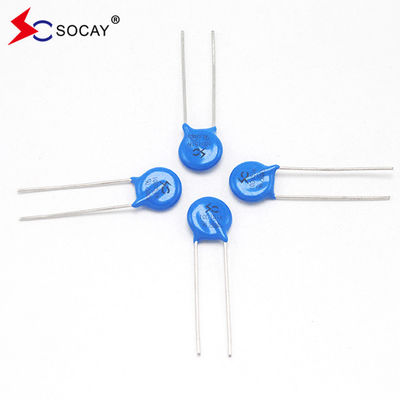

Smart MOV Electronics 10D471K 10D-471K 10D391K 07D220K 14D391K Varistor

Smart Electronics~Varistors 10D471K 10D-471K Varistors 10D391K 07D220K 14D391K

DATA SHEET:10D Series_v2306.1.pdf

Opis:

Warystory promieniowe z ołowiem z serii 10D stanowią idealne rozwiązanie ochrony obwodu dla zastosowań o niższym napięciu stałego, oferując wyższe wskaźniki napięć niż kiedykolwiek wcześniej dostępne w tak małych dyskach.
Maksymalna prądna prędkość szczytowa może osiągnąć do 3,5 KA (puls 8/20 μs) w celu ochrony przed wysokimi szczytami prędkości prędkości, w tym pośrednimi zakłóceniami uderzeń piorunów,system przełączania transientów i nienormalnych szybkich transientów ze źródła zasilania.

Podstawowe parametry waristora składają się głównie z następujących 12 elementów::

1. Nominalne napięcie warystoru (V): odnosi się do wartości napięcia przez warystor, gdy przechodzi przez niego prąd impulsowy o określonej długości (zwykle 1mA i trwałości mniejszej niż 400 mS).
2Wskaźnik napięcia: odnosi się do stosunku wartości napięcia wytwarzanego, gdy prąd warystora wynosi 1 mA, do wartości napięcia wytwarzanego, gdy prąd warystora wynosi 0,1 mA.
3Maksymalne napięcie graniczne (V): wartość szczytowa napięcia na obu końcach waristora pod maksymalnym impulsem szczytowego prądu Ip, któremu może wytrzymać waristor i określoną formą fali.
4Wskaźnik napięcia resztkowego: gdy prąd przechodzący przez warystor ma określoną wartość, napięcie wytwarzane na obu jego końcach nazywa się napięciem resztkowym tej wartości prądu.Wskaźnik napięcia pozostałego jest stosunkiem napięcia pozostałego do napięcia nominalnego.
5Pojemność przepływu (kA): Pojemność przepływu, zwana również częstotliwością przepływu, odnosi się do maksymalnej wartości impulsu (szczytu) prądu.
6. Prąd przecieku (mA): Prąd przecieku, zwany również prądem oczekującym, odnosi się do prądu przepływającego przez warystor pod określoną temperaturą i maksymalnym napięciem prądu stałego.
7Współczynnik temperatury napięcia: odnosi się do szybkości zmiany napięcia nominalnego waristora w określonym zakresie temperatury (temperatura wynosi 20°C~70°C), tj.gdy prąd przechodzący przez warystor pozostaje stałyWspółczynnik bieżącej temperatury:odnosi się do względnej zmiany prądu przepływającego przez warystor, gdy zmiana temperatury wynosi 1 °C, gdy napięcie przez warystor pozostaje stałe.
8Nieliniowy współczynnik napięcia: odnosi się do stosunku wartości oporu statycznego do wartości oporu dynamicznego warystoru pod danym napięciem zewnętrznym.
9Oporność izolacyjna: odnosi się do wartości oporu pomiędzy przewodem ołowiowym (przycisk) varistora a powierzchnią izolacyjną rezystora.
10Pojemność statyczna (PF): odnosi się do właściwej pojemności samego waristora.
11. Moc nominalna: maksymalna moc, gdy napięcie warystoru zmienia się o mniej niż 10% po 1000 godzinach pracy w specyficznej temperaturze otoczenia 85°C.
12Maksymalny prąd impulsowy (8/20us): uderzenie w warystor o specyficzny prąd impulsowy (8/20us forma fali) raz lub dwa razy (za każdym razem w odstępie 5 minut),tak, że zmiana napięcia warystora jest nadal w zakresie 10% maksymalnego prądu wbiegu.

Zastosowanie:
