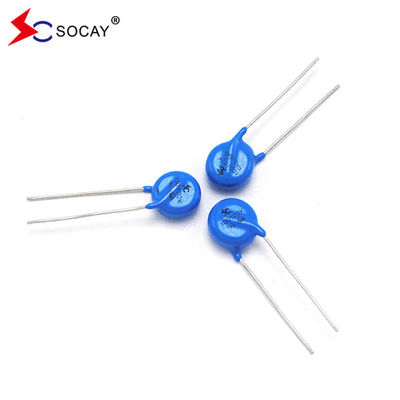

UL VDE Metal Oxide Mov 10D511K Varistor Epoxy Resin Film 510V Do zasilania

UL VDE Varistor Varistor Metalowy tlenek 10D511K Film z żywicy epoksydowej Varistor 510V Do zasilania

DATA SHEET:25D Series_v2306.1.pdf

O Varistorze

Najczęściej stosowanym urządzeniem ograniczającym napięcie jest varistor MOV/MLV, który składa się głównie z tlenku cynku i różnych tlenków metali śladowych, które są mieszane i formowane.

Opis:

Warystory o promieniowanym ołowiu z serii 25D stanowią idealne rozwiązanie ochrony obwodu dla zastosowań o niższym napięciu prądu stałego, oferując wyższe wskaźniki napięć niż kiedykolwiek wcześniej dostępne w tak małych dyskach.
Maksymalny napięcie prądu szczytowego może osiągać do 20KA (impuls 8 / 20 μs) w celu ochrony przed wysokimi napięciami szczytowymi, w tym pośrednią interferencją uderzeń piorunów,system przełączania transientów i nienormalnych szybkich transientów ze źródła zasilania.

Wybór varistora:

Przy wyborze warystoru należy wziąć pod uwagę specyficzne warunki obwodu.

1. Wybór napięcia varistora V1mA

W zależności od wyboru napięcia zasilania napięcie zasilania nieprzerwanie stosowane na obu końcach waristora nie może przekraczać określonej

Wartość "maksymalnego ciągłego napięcia roboczego" wymieniona w siatce, tj. maksymalne napięcie robocze prądu stałego warystora musi być

Większy niż VIN napięcia operacyjnego prądu stałego linii zasilania (linii sygnałowej), tj. VDC≥VIN; w przypadku wyboru varystoru źródła zasilania 220V AC,należy w pełni uwzględnić zakres wahań napięcia roboczego sieciPrzy wyborze wartości napięcia warystoru warystora, pozostaw wystarczający margines.Najlepiej wybrać waristor z napięciem waristora 470V ~ 620VWybór warystoru o wyższym napięciu varystoru może zmniejszyć wskaźnik awarii i wydłużyć okres użytkowania, ale napięcie pozostałe nieznacznie wzrośnie.

2. Wybór przepływu ruchu

Nominalny prąd rozładowy waristora powinien być większy niż prąd przewyższający wymagany do przetrwania lub maksymalny prąd przewyższający, który może wystąpić podczas pracy urządzenia.Nominalny prąd rozładowy powinien być obliczany na podstawie wartości ponad 10 uderzeń w krzywej ratingowej długości życia warystora., co stanowi około 30% maksymalnego przepływu uderzeniowego (tj. 0,3 IP).

3. Wybór napięcia zaciskowego

Napięcie zaciskowe warystoru musi być mniejsze niż maksymalne napięcie, na które może wytrzymać chroniony element lub urządzenie (tj. napięcie bezpieczeństwa).

4. Wybór kondensatora Cp

W przypadku sygnałów przesyłowych o wysokiej częstotliwości pojemność Cp powinna być mniejsza, a odwrotnie

5. Dopasowanie oporu wewnętrznego (Resistance Match)

stosunek pomiędzy wewnętrznym rezystancją R (R ≥ 2Ω) zabezpieczonego elementu (linii) a przejściowym wewnętrznym rezystancją Rv warystoru: R ≥ 5 Rv;dla zabezpieczonych elementów o niewielkim oporze wewnętrznym, prędkość transmisji sygnału nie ulegnie wpływowi, jeśli prędkość transmisji sygnału nie ulegnie wpływowi.

Zastosowanie:

1Często zadawane pytania
Czy mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.

Co z czasem realizacji?
Odpowiedź: Próbka potrzebuje 1 dni, czas masowej produkcji potrzebuje 1-2 tygodnie dla ilości zamówienia więcej niż

Czy macie MOQ?
A: MOQ zależy od rodzaju produktu, 1pc do kontroli próbki jest dostępny

P4: Jak wysyłasz towary i jak długo trwa ich przywóz?
Odp.: Zazwyczaj wysyłamy za pomocą DHL, UPS, FedEx lub TNT. Zazwyczaj przywóz trwa 3-5 dni. Wysyłka lotnicza i morska jest również opcjonalna.

P5: Jak wykonać zamówienie?
A: Po pierwsze, daj nam znać swoje wymagania lub aplikację.
Po drugie, cytujemy zgodnie z Waszymi wymaganiami lub sugestiami.
Po trzecie, klient potwierdza próbki i składa depozyt na formalne zamówienie.
Po czwarte, zorganizujemy produkcję.
